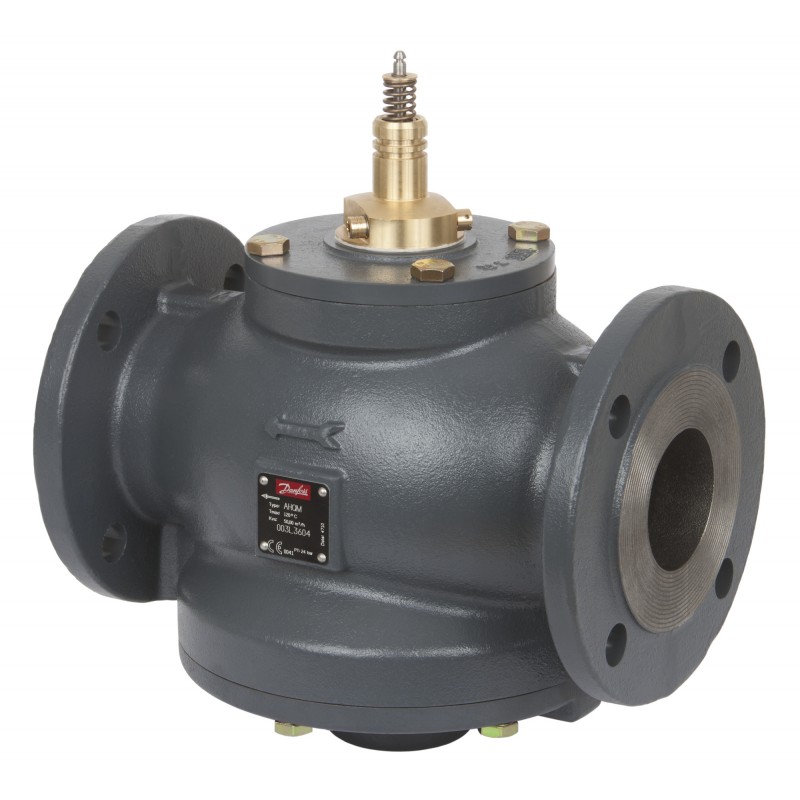

003L3606 DANFOSS HEATING AHQM PN16 flangia 100/90/0.3 flangia/ret
003L3606
DANFOSS HEATING
AHQM PN16 flangia 100/90/0.3 flangia/ret
AHQM, PN 16, Portata [m³/h]: 7.60 - 38.00, flangia, Versione montaggio: libero
Home > DANFOSS HEATING
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS HEATING
Più venduti
▲Dettagli
▲AHQM PN16 100/90/0,3 flangia mandata/rit.
Dettagli prodotto
| Peso lordo | 46.6 Kilogram |
| Peso netto | 46.6 Kilogram |
| Volume | 62.4 Liter |
| EAN | 5710104028781 |
| Peso lordo | 46.6 Kilogram |
| Peso netto | 46.6 Kilogram |
| Volume | 62.4 Liter |
| EAN | 5710104028781 |
| Alternativa mezzo | Acqua glicolica fino al 30% |
| Alternativa PN VSP | 10 |
| Applicazione | Teleriscaldamento |
| Campo pressione differenziale [bar] [Max] | 4 bar |
| China RoHS compliance | Out of scope |
| Classe pressione | PN 16 |
| Corsa [mm] | 15 mm |
| Description | AHQM PN16 100/90/0,3 flangia mandata/rit. |
| Diametro [mm] | 100 mm |
| Dimensioni valvola | DN 100 |
| Elenco sostanze candidate REACH | Lead (CAS no. 7439-92-1) |
| EU RoHS compliance | Yes with exemptions |
| Fattore di cavitazione | 0.5 |
| Funzione | Regolatore della portata con valvola di regolazione integrata |
| Funzione VSP - P | No |
| Funzione VSP - Q | No |
| Funzione VSP - T | No |
| Gruppo prodotti | Pressure flow controllers |
| In scope of WEEE and contain batteries | No |
| Limitazione portata | Sì |
| Materiale corpo valvola | Ghisa lamellare EN-GJL-250 (GG-25) |
| Materiale CV cono valvola | DZR CW602N (CuZn36Pb2As) |
| Materiale CV tenuta | Metallo |
| Materiale DP cono valvola | Acciaio inox, mat. No. 1.4305 |
| Materiale DP tenuta | EPDM |
| Materiale membrana attuatore | EPDM |
| Materiale sede valvola | Acciaio inox, mat. No. 1.4305 |
| Mezzi consentiti | District heating/cooling circulation water |
| Numero di vie | 2 |
| pH mezzo [Max] | 10 |
| pH mezzo [Min] | 7 |
| Portata [m³/h] | 38 m³/h |
| Portata [m³/h] [Max] | 38 m³/h |
| Portata [m³/h] [Min] | 7.6 m³/h |
| Posizione stelo | Normalmente aperta |
| Pressione diff. limitatore portata - dpb [bar] | 0.3 bar |
| Pressione nominale [bar] | 16 bar |
| Regolatore di pressione | No |
| Regolazione portata | Sì |
| Tasso di trafilamento [% Kvs] | 0.05 |
| Temperatura mezzo [°C] [Max] | 120 °C |
| Temperatura mezzo [°C] [Min] | 2 °C |
| Tipi di attacchi | flangia |
| Tipo | AHQM |
| Tipo di impostazione | Nessuno |
| UK RoHS compliance | Out of scope |
| Valori Kvs [m³/h] | 90 m³/h |
| Versione montaggio | libero |
| Alternativa mezzo | Acqua glicolica fino al 30% |
| Alternativa PN VSP | 10 |
| Applicazione | Teleriscaldamento |
| Campo pressione differenziale [bar] [Max] | 4 bar |
| China RoHS compliance | Out of scope |
| Classe pressione | PN 16 |
| Corsa [mm] | 15 mm |
| Description | AHQM PN16 100/90/0,3 flangia mandata/rit. |
| Diametro [mm] | 100 mm |
| Dimensioni valvola | DN 100 |
| Elenco sostanze candidate REACH | Lead (CAS no. 7439-92-1) |
| EU RoHS compliance | Yes with exemptions |
| Fattore di cavitazione | 0.5 |
| Funzione | Regolatore della portata con valvola di regolazione integrata |
| Funzione VSP - P | No |
| Funzione VSP - Q | No |
| Funzione VSP - T | No |
| Gruppo prodotti | Pressure flow controllers |
| In scope of WEEE and contain batteries | No |
| Limitazione portata | Sì |
| Materiale corpo valvola | Ghisa lamellare EN-GJL-250 (GG-25) |
| Materiale CV cono valvola | DZR CW602N (CuZn36Pb2As) |
| Materiale CV tenuta | Metallo |
| Materiale DP cono valvola | Acciaio inox, mat. No. 1.4305 |
| Materiale DP tenuta | EPDM |
| Materiale membrana attuatore | EPDM |
| Materiale sede valvola | Acciaio inox, mat. No. 1.4305 |
| Mezzi consentiti | District heating/cooling circulation water |
| Numero di vie | 2 |
| pH mezzo [Max] | 10 |
| pH mezzo [Min] | 7 |
| Portata [m³/h] | 38 m³/h |
| Portata [m³/h] [Max] | 38 m³/h |
| Portata [m³/h] [Min] | 7.6 m³/h |
| Posizione stelo | Normalmente aperta |
| Pressione diff. limitatore portata - dpb [bar] | 0.3 bar |
| Pressione nominale [bar] | 16 bar |
| Regolatore di pressione | No |
| Regolazione portata | Sì |
| Tasso di trafilamento [% Kvs] | 0.05 |
| Temperatura mezzo [°C] [Max] | 120 °C |
| Temperatura mezzo [°C] [Min] | 2 °C |
| Tipi di attacchi | flangia |
| Tipo | AHQM |
| Tipo di impostazione | Nessuno |
| UK RoHS compliance | Out of scope |
| Valori Kvs [m³/h] | 90 m³/h |
| Versione montaggio | libero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE DANFOSS HEATING EN .pdf | 11 Mbytes |
|
| 003L3606 003L3606 IT_003L3605.pdf | 1 Mbytes |
|
