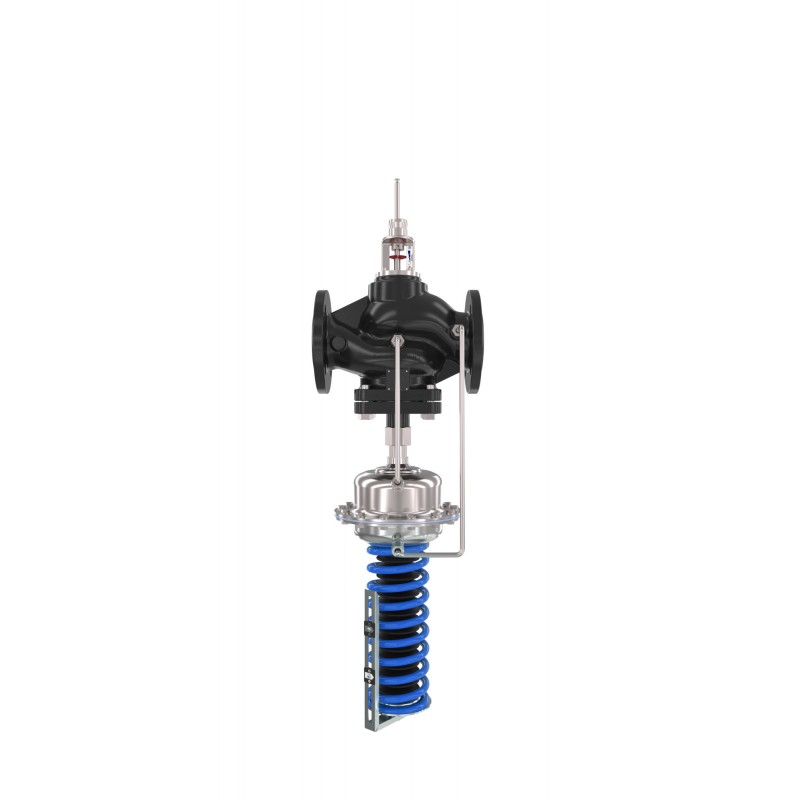

003G5561 DANFOSS HEATING AFQMP 2 PN16 80/80 /0,1-1,0 160 cm2 blu
003G5561
DANFOSS HEATING
AFQMP 2 PN16 80/80 /0,1-1,0 160 cm2 blu
AFQMP 2, PN 16, DN 80, 0.1 bar - 1 bar, Portata [m³/h]: 8 - 100, flangia, Versione montaggio: libero
Home > DANFOSS HEATING
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS HEATING
Più venduti
▲Dettagli
▲Pressure independent control valve
Dettagli prodotto
| Peso lordo | 70.9 Kilogram |
| Peso netto | 45.9 Kilogram |
| Volume | 489.6 Liter |
| EAN | 5714279064575 |
| Digitare | AFQMP 2 |
| Gruppo di prodotti | Regolatori di pressione e portata |
| Product Line | 08 |
| Peso lordo | 70.9 Kilogram |
| Peso netto | 45.9 Kilogram |
| Volume | 489.6 Liter |
| EAN | 5714279064575 |
| Digitare | AFQMP 2 |
| Gruppo di prodotti | Regolatori di pressione e portata |
| Product Line | 08 |
| Alternativa mezzo | Acqua glicolica fino al 30% |
| Alternativa PN VSP | 25 |
| Applicazione | Teleriscaldamento e teleraffrescamento |
| Campo pressione differenziale [bar] [Max] | 16 bar |
| Campo regolazione pressione [bar] [Max] | 1 bar |
| Campo regolazione pressione [bar] [Min] | 0.1 bar |
| China RoHS compliance | Out of scope |
| Classe pressione | PN 16 |
| Contains batteries | No |
| Corsa [mm] | 19 mm |
| Description | Pressure independent control valve |
| Diametro [mm] | 80 mm |
| Dimensione attuatore [cm2] | 160 cm² |
| Dimensioni attacco | DN 80 |
| Dimensioni valvola | DN 80 |
| EU RoHS compliance | Out of scope |
| Fattore di cavitazione | 0.53 |
| Fattore di cavitazione 100% | 0.46 |
| Fattore di cavitazione 25% | 0.59 |
| Fattore di cavitazione 50% | 0.59 |
| Fattore di cavitazione 75% | 0.53 |
| Funzione | Regolatore della portata con valvola di regolazione integrata |
| Funzione VSP - P | No |
| Funzione VSP - Q | No |
| Funzione VSP - T | No |
| Impostazione pressione differenziale [bar] [Max] | 1 bar |
| Impostazione pressione differenziale [bar] [Min] | 0.1 bar |
| Inserto valvola regolazione sistema limitazione pressione | Polmone |
| Limitazione portata | Sì |
| Materiale corpo valvola | Ghisa lamellare EN-GJL-250 (GG-25) |
| Materiale CV cono valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale CV tenuta | EPDM |
| Materiale DP cono valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale DP sede valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale DP tenuta | EPDM |
| Materiale membrana attuatore | EPDM (rullo, rinforzato in fibra) |
| Materiale sede valvola | Acciaio inox, mat. No. 1.4021 |
| Mezzi consentiti | District heating/cooling circulation water |
| Numero di vie | 2 |
| Perdita attraverso la via max. [% Kvs] | 0.01 |
| pH mezzo [Max] | 10 |
| pH mezzo [Min] | 7 |
| Portata [m³/h] | 100 m³/h |
| Portata [m³/h] [Max] | 100 m³/h |
| Portata [m³/h] [Min] | 8 m³/h |
| Posizione stelo | Normalmente aperta |
| Pressione di esercizio [bar] [Max] | 16 bar |
| Pressione diff. limitatore portata - dpb [bar] | 1 bar |
| Pressione nominale [bar] | 16 bar |
| Regolatore di pressione | No |
| Regolazione portata | Sì |
| Tasso di trafilamento [% Kvs] | 0.01 |
| Temperatura mezzo [°C] [Max] | 150 °C |
| Temperatura mezzo [°C] [Min] | 2 °C |
| Tipi di attacchi | flangia |
| Tipo di impostazione | Adjustable |
| Valori Kvs [m³/h] | 80 m³/h |
| Versione montaggio | libero |
| Alternativa mezzo | Acqua glicolica fino al 30% |
| Alternativa PN VSP | 25 |
| Applicazione | Teleriscaldamento e teleraffrescamento |
| Campo pressione differenziale [bar] [Max] | 16 bar |
| Campo regolazione pressione [bar] [Max] | 1 bar |
| Campo regolazione pressione [bar] [Min] | 0.1 bar |
| China RoHS compliance | Out of scope |
| Classe pressione | PN 16 |
| Contains batteries | No |
| Corsa [mm] | 19 mm |
| Description | Pressure independent control valve |
| Diametro [mm] | 80 mm |
| Dimensione attuatore [cm2] | 160 cm² |
| Dimensioni attacco | DN 80 |
| Dimensioni valvola | DN 80 |
| EU RoHS compliance | Out of scope |
| Fattore di cavitazione | 0.53 |
| Fattore di cavitazione 100% | 0.46 |
| Fattore di cavitazione 25% | 0.59 |
| Fattore di cavitazione 50% | 0.59 |
| Fattore di cavitazione 75% | 0.53 |
| Funzione | Regolatore della portata con valvola di regolazione integrata |
| Funzione VSP - P | No |
| Funzione VSP - Q | No |
| Funzione VSP - T | No |
| Impostazione pressione differenziale [bar] [Max] | 1 bar |
| Impostazione pressione differenziale [bar] [Min] | 0.1 bar |
| Inserto valvola regolazione sistema limitazione pressione | Polmone |
| Limitazione portata | Sì |
| Materiale corpo valvola | Ghisa lamellare EN-GJL-250 (GG-25) |
| Materiale CV cono valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale CV tenuta | EPDM |
| Materiale DP cono valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale DP sede valvola | Acciaio inox, mat. No. 1.4021 |
| Materiale DP tenuta | EPDM |
| Materiale membrana attuatore | EPDM (rullo, rinforzato in fibra) |
| Materiale sede valvola | Acciaio inox, mat. No. 1.4021 |
| Mezzi consentiti | District heating/cooling circulation water |
| Numero di vie | 2 |
| Perdita attraverso la via max. [% Kvs] | 0.01 |
| pH mezzo [Max] | 10 |
| pH mezzo [Min] | 7 |
| Portata [m³/h] | 100 m³/h |
| Portata [m³/h] [Max] | 100 m³/h |
| Portata [m³/h] [Min] | 8 m³/h |
| Posizione stelo | Normalmente aperta |
| Pressione di esercizio [bar] [Max] | 16 bar |
| Pressione diff. limitatore portata - dpb [bar] | 1 bar |
| Pressione nominale [bar] | 16 bar |
| Regolatore di pressione | No |
| Regolazione portata | Sì |
| Tasso di trafilamento [% Kvs] | 0.01 |
| Temperatura mezzo [°C] [Max] | 150 °C |
| Temperatura mezzo [°C] [Min] | 2 °C |
| Tipi di attacchi | flangia |
| Tipo di impostazione | Adjustable |
| Valori Kvs [m³/h] | 80 m³/h |
| Versione montaggio | libero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE DANFOSS HEATING EN .pdf | 11 Mbytes |
|
| 003G5561 003G5561 IT_003G5570.pdf | 2 Mbytes |
|
