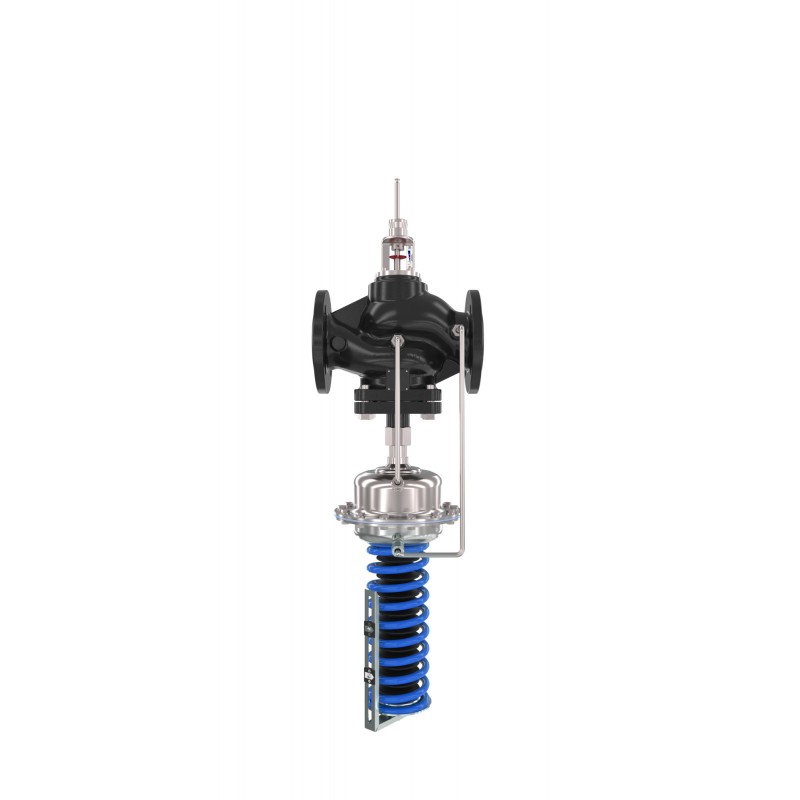

DANFOSS HEATING 003G5560 003G5560 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

003G5560 DANFOSS HEATING AFQMP 2 PN16 65/60 /0,1-1 160cm2 blu

Riferimento: 003G5560

Produttore: DANFOSS HEATING

Descrizione:

AFQMP 2 PN16 65/60 /0,1-1 160cm2 blu
AFQMP 2, PN 16, DN 65, 0.1 bar - 1 bar, Portata [m³/h]: 5.4 - 61, flangia, Versione montaggio: libero

Categorie:

  • DANFOSS HEATING

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS HEATING

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5.340,95 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 10 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Pressure independent control valve

Dettagli prodotto

Peso lordo56.5 Kilogram
Peso netto44.5 Kilogram
Volume499.2 Liter
EAN5714279064551
DigitareAFQMP 2
Gruppo di prodottiRegolatori di pressione e portata
Product Line08
Peso lordo56.5 Kilogram
Peso netto44.5 Kilogram
Volume499.2 Liter
EAN5714279064551
DigitareAFQMP 2
Gruppo di prodottiRegolatori di pressione e portata
Product Line08

Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP25
ApplicazioneTeleriscaldamento e teleraffrescamento
Campo pressione differenziale [bar] [Max]16 bar
Campo regolazione pressione [bar] [Max]1 bar
Campo regolazione pressione [bar] [Min]0.1 bar
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Corsa [mm]12 mm
DescriptionPressure independent control valve
Diametro [mm]65 mm
Dimensione attuatore [cm2]160 cm²
Dimensioni attaccoDN 65
Dimensioni valvolaDN 65
EU RoHS complianceOut of scope
Fattore di cavitazione0.6
Fattore di cavitazione 100%0.52
Fattore di cavitazione 25%0.67
Fattore di cavitazione 50%0.67
Fattore di cavitazione 75%0.6
FunzioneRegolatore della portata con valvola di regolazione integrata
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TNo
Impostazione pressione differenziale [bar] [Max]1 bar
Impostazione pressione differenziale [bar] [Min]0.1 bar
Inserto valvola regolazione sistema limitazione pressionePolmone
Limitazione portataSì
Materiale corpo valvolaGhisa lamellare EN-GJL-250 (GG-25)
Materiale CV cono valvolaAcciaio inox, mat. No. 1.4021
Materiale CV tenutaEPDM
Materiale DP cono valvolaAcciaio inox, mat. No. 1.4021
Materiale DP sede valvolaAcciaio inox, mat. No. 1.4021
Materiale DP tenutaEPDM
Materiale membrana attuatoreEPDM (rullo, rinforzato in fibra)
Materiale sede valvolaAcciaio inox, mat. No. 1.4021
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
Perdita attraverso la via max. [% Kvs]0.01
pH mezzo [Max]10
pH mezzo [Min]7
Portata [m³/h]61 m³/h
Portata [m³/h] [Max]61 m³/h
Portata [m³/h] [Min]5.4 m³/h
Posizione steloNormalmente aperta
Pressione di esercizio [bar] [Max]16 bar
Pressione diff. limitatore portata - dpb [bar]1 bar
Pressione nominale [bar]16 bar
Regolatore di pressioneNo
Regolazione portataSì
Tasso di trafilamento [% Kvs]0.01
Temperatura mezzo [°C] [Max]150 °C
Temperatura mezzo [°C] [Min]2 °C
Tipi di attacchiflangia
Tipo di impostazioneAdjustable
Valori Kvs [m³/h]60 m³/h
Versione montaggiolibero
Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP25
ApplicazioneTeleriscaldamento e teleraffrescamento
Campo pressione differenziale [bar] [Max]16 bar
Campo regolazione pressione [bar] [Max]1 bar
Campo regolazione pressione [bar] [Min]0.1 bar
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Corsa [mm]12 mm
DescriptionPressure independent control valve
Diametro [mm]65 mm
Dimensione attuatore [cm2]160 cm²
Dimensioni attaccoDN 65
Dimensioni valvolaDN 65
EU RoHS complianceOut of scope
Fattore di cavitazione0.6
Fattore di cavitazione 100%0.52
Fattore di cavitazione 25%0.67
Fattore di cavitazione 50%0.67
Fattore di cavitazione 75%0.6
FunzioneRegolatore della portata con valvola di regolazione integrata
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TNo
Impostazione pressione differenziale [bar] [Max]1 bar
Impostazione pressione differenziale [bar] [Min]0.1 bar
Inserto valvola regolazione sistema limitazione pressionePolmone
Limitazione portataSì
Materiale corpo valvolaGhisa lamellare EN-GJL-250 (GG-25)
Materiale CV cono valvolaAcciaio inox, mat. No. 1.4021
Materiale CV tenutaEPDM
Materiale DP cono valvolaAcciaio inox, mat. No. 1.4021
Materiale DP sede valvolaAcciaio inox, mat. No. 1.4021
Materiale DP tenutaEPDM
Materiale membrana attuatoreEPDM (rullo, rinforzato in fibra)
Materiale sede valvolaAcciaio inox, mat. No. 1.4021
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
Perdita attraverso la via max. [% Kvs]0.01
pH mezzo [Max]10
pH mezzo [Min]7
Portata [m³/h]61 m³/h
Portata [m³/h] [Max]61 m³/h
Portata [m³/h] [Min]5.4 m³/h
Posizione steloNormalmente aperta
Pressione di esercizio [bar] [Max]16 bar
Pressione diff. limitatore portata - dpb [bar]1 bar
Pressione nominale [bar]16 bar
Regolatore di pressioneNo
Regolazione portataSì
Tasso di trafilamento [% Kvs]0.01
Temperatura mezzo [°C] [Max]150 °C
Temperatura mezzo [°C] [Min]2 °C
Tipi di attacchiflangia
Tipo di impostazioneAdjustable
Valori Kvs [m³/h]60 m³/h
Versione montaggiolibero
