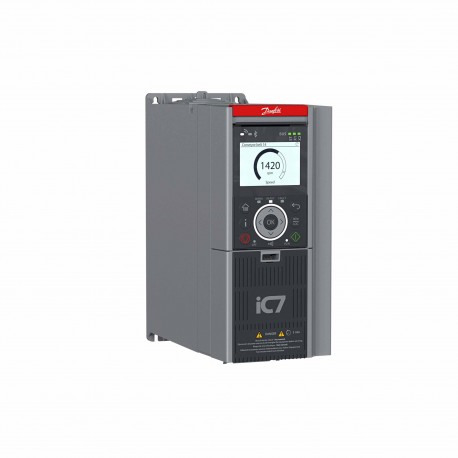

137G4609 7FC-AUFA3N05-16A0E20F2-000099180 DANFOSS DRIVES
137G4609
7FC-AUFA3N05-16A0E20F2-000099180
DANFOSS DRIVES

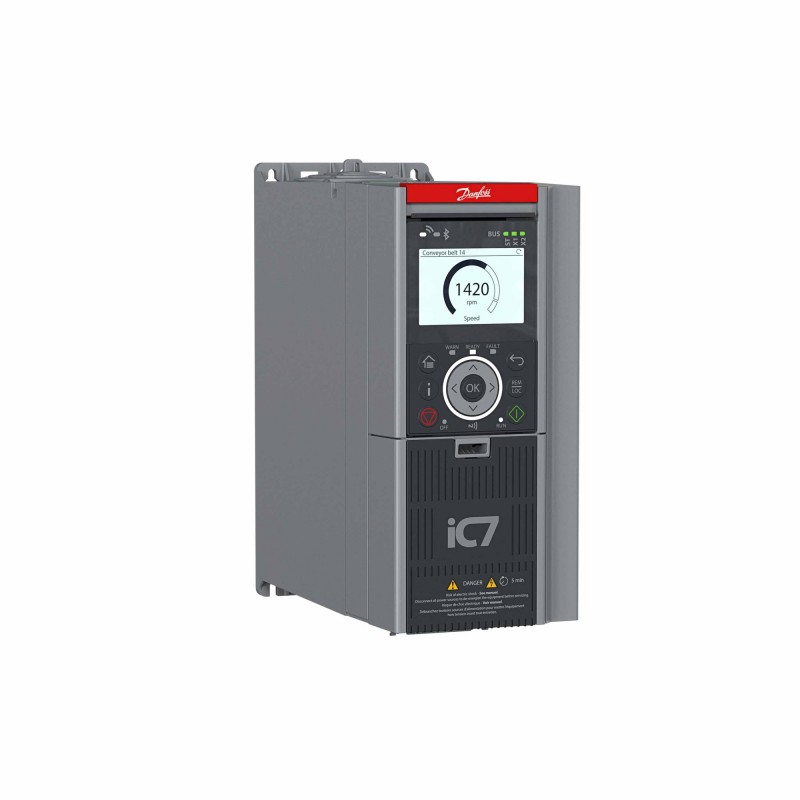

Convertitore di frequenza per l'automazione iC7
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS DRIVES
Più venduti
▲Dettagli
▲iC7-Automation
Convertitore freq, raffr aria
IC7-60FA3N05-16A0E20F2+ACBC +ALDC+BAPR+BDBA+BEF1+BF20+CAM0+CBX0 +DAAU
IP20/Tipo aperto, Dimensioni frame: FA03b
3~, 380-500 V CA, 16 A
Livello EMC: Categoria C2
Pannello controllo 2.8 OPX20
I/O di base: 4xDI, 2xDI/O, 2xAI, 1xAO, 2xRO
Protocolli bus di campo abilitati: PROFINET RT OS7PR
Altri protocolli abilitati: Porta Ethernet, nessun protoc.
Sicurezza funzionale: STO, non aggiornabile
Altre opzioni secondo stringa configurata
Dettagli prodotto
| Peso lordo | 6.79 Kilogram | ||
| Peso netto | 5.55 Kilogram | ||
| Volume | 23.808 Liter | ||
| EAN | 5715253306766 |
| Serie di prodotti | +DAAU | iC7-Automation | |
| Gruppo prodotti | IC7-60 | iC7-60 | |
| Categoria prodotti | FA | Convertitore freq, raffr aria | |
| Tipo prodotto | 3N | 3~ | |
| Tensione di rete | 05 | 380-500 V CA | |
| Corrente nominale | -16A0 | 16 A | |
| Potenza nominale | 7K5 | 7,5 kW/10 cv | |
| Grado di protezione | E20 | IP20/Tipo aperto | |
| Categoria EMC | F2 | Categoria C2 | |
| Passacavo e piastra EMC | +AAST | Piastra standard | |
| Chopper di frenatura integrato | +ACBC | Sì | |
| Protezione ambientale extra | +AGXX | Nessuno | |
| Dispositivo prot. da umidità | +AHXX | Nessuno | |
| Filtro di modo comune integr. | +AIXX | Nessuno | |
| Dispositivo di ingresso rete | +AJXX | Nessuno | |
| Morsetti CC | +ALDC | Sì | |
| Protezione touch | +AMXX | Nessuno | |
| Pann. accesso dissip. calore | +APXX | Nessuno | |
| Interfaccia comunicaz., X1/X2 | +BAPR | PROFINET RT OS7PR | |
| Interfaccia comunicazione, X0 | +BBEL | Porta Ethernet, nessun protoc. | |
| I/O standard | +BDBA | 4xDI, 2xDI/O, 2xAI, 1xAO, 2xRO | |
| Sicurezza funzionale | +BEF1 | STO, non aggiornabile | |
| Pannello di controllo | +BF20 | Pannello controllo 2.8 OPX20 | |
| Scheda di interfaccia | +BISR | Lettore scheda microSD e RTC | |
| Slot opzionale A | +CAM0 | Opz. Encoder/Resolver OC7M0 | |
| Slot opzionale B | +CBX0 | Nessuno | |
| Slot opzionale C | +CCX0 | Nessuno | |
| Slot opzionale D | +CDX0 | Nessuno | |
| Slot opzionale E | +CEX0 | Nessuno | |
| Applicaz. specifiche cliente | +DBXX | Nessuno | |
| Caratt. aggiun. conv. freq. 1 | +DD1X | Nessuno | |
| Caratt. aggiun. conv. freq. 2 | +DE2X | Nessuno | |
| Caratt. aggiun. conv. freq. 3 | +DF3X | Nessuno | |
| Caratt. aggiun. conv. freq. 4 | +DG4X | Nessuno | |
| Caratt. aggiun. conv. freq. 5 | +DH5X | Nessuno | |
| Doppio uso abilitato | +DI6X | No | |
| Personalizz. ID pacchetto file | +EAXXXXXX | Senza personalizzazione | |
| ID Software prodotto | +ECXXX | Ultima versione rilasciata | |
| Documentazione tecnica | +EGIN | Guida di installazione | |
| Etichetta specifica cliente | +EJXX | Nessuno | |
| Pacchetto di lingue | +EL01 | Globale | |
| Certif. navale spec. prodotto | +VBXX | Nessuno | |
| Sigla frame | FA03B | FA03b | |
| Codicemodello01 | IC7-60FA3N05-16A0E20F2 | ||
| Codicemodello02 | +ACBC | ||
| Codicemodello03 | +ALDC+BAPR+BDBA | ||
| Codicemodello04 | +BEF1+BF20+CAM0+CBX0 | ||
| Codicemodello05 | +DAAU | ||
| Tensione di ingresso | 3x380-500V | 3x380-500V | |
| Frequenza di ingresso | 50/60Hz | 50/60Hz | |
| Corr. nominale cortocircuito | 100kA | 100kA | |
| Frequenza di uscita | 0-590Hz | 0-590Hz | |
| Potenza motore tipica PL(110%) | 7.5KW(400V)/10HP(460V) | 7.5KW(400V)/10HP(460V) | |
| Corrente continua IL(1/10 min) | 16/14.5A | 16/14.5A | |
| Corrente sovracc. IL(1/10 min) | 17.6/16A | 17.6/16A | |
| Input current LO (1/10 min) | 15.3/13.4A | 15.3/13.4A | |
| Ambient temp LO (1/10 min) | 45°C/113°F | 45°C/113°F | |
| Potenza motore tipica PH(150%) | 7.5KW(400V)/10HP(460V) | 7.5KW(400V)/10HP(460V) | |
| Corrente continua IH(1/10 min) | 16/14.5A | 16/14.5A | |
| Corrente sovracc. IH(1/10 min) | 25.6/23.2A | 25.6/23.2A | |
| Input current HO (1/10 min) | 15.3/13.4A | 15.3/13.4A | |
| Ambient temp HO (1/10 min) | 45°C/113°F | 45°C/113°F | |
| Potenza motore tipica PH(150%) | 5.5KW(400V)/7.5HP(460V) | 5.5KW(400V)/7.5HP(460V) | |
| Corrente continua IH (1/5 min) | 13/11A | 13/11A | |
| Corrente sovracc. IH (1/5 min) | 20.8/17.6A | 20.8/17.6A | |
| Input curent HO2 (1/5 min) | 11.2/9.8A | 11.2/9.8A | |
| Ambient temp HO2 (1/5 min) | 45°C/113°F | 45°C/113°F | |
| Classe effic.-Perdita relativa | IE2 - 1.87% | IE2 - 1.87% | |
| Maximum Power Loss LO [W] | 221 | 221 | |
| Larghezza unità principale | 114 MM / 4.5 IN | 114 MM / 4.5 IN | |
| Altezza unità principale | 270 MM / 10.6 IN | 270 MM / 10.6 IN | |
| Profondità unità principale | 247 MM / 9.7 IN | 247 MM / 9.7 IN | |
| Calculated Net Weight [kg] | 5.55 | ||
| Calculated Gross Weight [kg] | 6.79 | ||
| ECCN EU | Y901 | Y901 | |
| ECCN US | 3A999.a | 3A999.a | |
| Calculated Package Weight | 1.24 | ||
| Catalogo prodotti | NO_VIEW | NESSUNA VISUALIZZAZIONE | |
| Codice tipo Parte 1 | 7FC-AUFA3N05-16A0E20F2 | ||
| Codice tipo Parte 2 | -000099180 | ||
| Corr. ingresso sovracc normale | 15.3/13.4A | 15.3/13.4A | |
| Dimensioni meccaniche | IP20 / OPEN TYPE | IP20 / OPEN TYPE | |
| Help Counter | 1 | ||
| Impianto da Orderline | B901 | B901 | |
| Product View (Switch) | GLBL | Globale (standard) | |
| Rivenditore | ERR01 | Imposs. definire rivenditore | |
| STAT NO | 10860 | ||
| Temp. ambiente sovracc normale | 45°C/113°F | 45°C/113°F | |
| Variant condition (Purch) | 10860 AC_IC7-60FA3N+AJXXFA03B AUTOFA03 BA_IC7-60FA3N05-16A0+DAAU BR_IC7-60FA3N05-16A0+ACBC CC_IC7-60FA3N+BAPR CM_IC7-60FA3N+AIXXFA03B CO_IC7-60FA3N+AGXX DC_IC7-60FA3N05-16A0+ALDC EM_IC7-60FA3N05-16A0F2 EN_IC7-60FA3N05-16A0E20 FS_IC7-60FA3N05-16A0+BEF1 HM_IC7-60FA3N+BF20FA03B HP_IC7-60FA3N+AHXXFA03B HS_IC7-60FA3N+APXXFA03B IB_IC7-60FA3N+BISR IC7-60 IC7-60+DAAU IC7-60FA3N05 IC7_POWER GROUP_1 IO_IC7-60FA3N+BDBA L1_IC7-60FA3N+DD1X L1_IC7-60FA3N+DD1XFA03B MS_FA3N05-16A0+AMXXFA03B OA_IC7-60FA3N+CAM0 OB_IC7-60FA3N+CBX0 OC_IC7-60FA3N+CCX0 OD_IC7-60FA3N+CDX0 OE_IC7-60FA3N+CEX0 SB_IC7-60FA3N+BBEL TD_IC7-60FA3N+EGIN | ||
| Variant condition (ref. YV00) | 10860 AC_IC7-60FA3N+AJXXFA03B AUTOFA03 BA_IC7-60FA3N05-16A0+DAAU BR_IC7-60FA3N05-16A0+ACBC CC_IC7-60FA3N+BAPR CM_IC7-60FA3N+AIXXFA03B CO_IC7-60FA3N+AGXX DC_IC7-60FA3N05-16A0+ALDC EM_IC7-60FA3N05-16A0F2 EN_IC7-60FA3N05-16A0E20 FS_IC7-60FA3N05-16A0+BEF1 HM_IC7-60FA3N+BF20FA03B HP_IC7-60FA3N+AHXXFA03B HS_IC7-60FA3N+APXXFA03B IB_IC7-60FA3N+BISR IC7-60 IC7-60+DAAU IC7-60FA3N05 IC7_POWER GROUP_1 IO_IC7-60FA3N+BDBA L1_IC7-60FA3N+DD1X L1_IC7-60FA3N+DD1XFA03B MS_FA3N05-16A0+AMXXFA03B OA_IC7-60FA3N+CAM0 OB_IC7-60FA3N+CBX0 OC_IC7-60FA3N+CCX0 OD_IC7-60FA3N+CDX0 OE_IC7-60FA3N+CEX0 SB_IC7-60FA3N+BBEL TD_IC7-60FA3N+EGIN |
