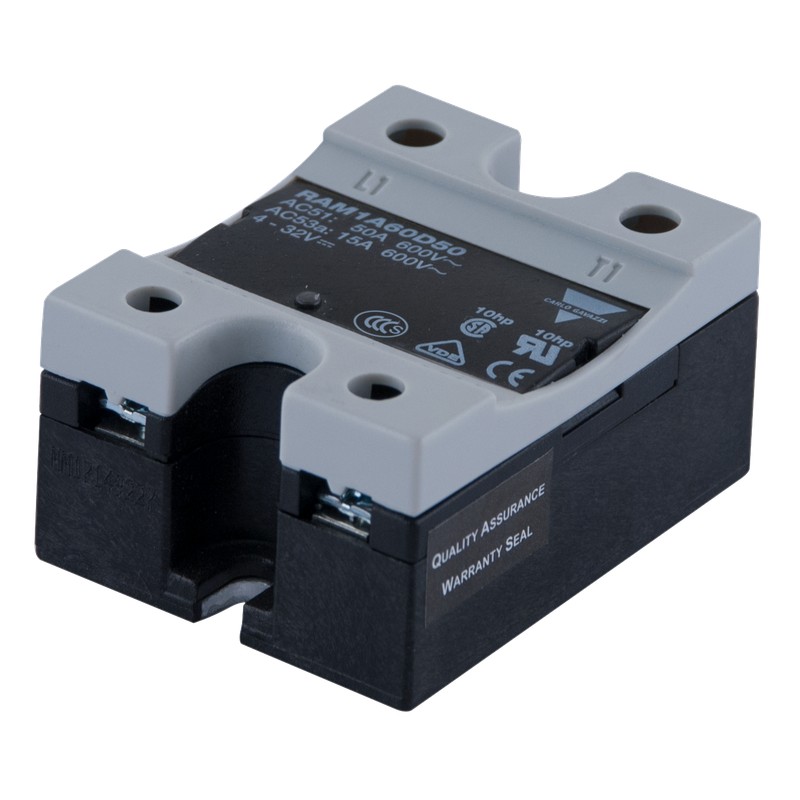

Relè allo Stato Solido
Monofase ZS (IO) con LED incorporato
Modelli RAM1A, RAM1B
• Relè allo stato solido in CA
• Commutazione per passaggio di zero
• Tecnologia DCB (Direct copper bonding)
• Indicazione a LED
• Calotta di protezione IP 20, tipo clip-on
• Morsetti autoaprenti
• Assenza di materiale di riempimento
• 2 campi d’ingresso: 3-32 VCC* e 20-280 VCA/22-48 VCC
• Corrente nominale fino a 125 ACArms e 690 VCArms
• Tensione non-ripetitiva: fino a 1600 Vp
• Opto-isolamento: (ingresso-uscita) > 4000 VCArms
• Protezione da sovra-tensione
(opzione con suffisso Z)
• CE, Conforme alla normativa RoHS
• cURus, CSA, VDE, CCC
Descrizione Prodotto
Come Ordinare
RAM 1 A 60 D 125 Z
Il relè a commutazione per passaggio di zero con uscita a tiristore in antiparallelo è il relè allo stato solido più usato nelle applicazioni industriali, grazie alla molteplicità delle applicazioni possibili. Questo relè può essere usato per carichi resistivi, induttivi e capacitivi. Il relè a commu- tazione per passaggio di zero si attiva quando la tensione passa per lo zero e si disatti- va quando la corrente passa
per lo zero. La commutazione istantanea con tensione di controllo in CC può essere uti- lizzata per una regolazione ad angolo di fase. Il filtro incorpo- rato assicura la protezione dai transitori di tensione ed il LED indica lo stato dell'ingresso di controllo. La calotta assicura la protezione da contatti acci- dentali fino a IP 20. I terminali di uscita con protezione pos- sono contenere cavi fino a 16 mm2.
Relè allo stato solido
Numero di poli
Tipo di commutazione Tensione nominale Tensione di controllo Corrente nominale Opzioni
Selezione Modelli
Tipo di commutazione Tensione nominale Corrente nominale Tensione di controllo Opzione
A: Commutazione per 23: 230 VCArms A: 20-280 VCA/22-48 VCC 25 : 25 ACArms Z: Protezione da passaggio di zero 60: 600 VCArms D: 3 - 32 VCC* 50 : 50 ACArms sovratensione
69: 690 VCArms 75 : 75 ACArms (self-switching) B: Commutazione * 4 - 32 VCC per modelli a 600 VCA, RAM1A69.. 100:100 ACArms
Istantanea * 4 - 32 VCC per modelli a 600 VCA 125:125 ACArms
(solo per CC)
Guida alla Selezione
Tensione Tensione Tensione di Corrente nominale
nominale non rip. controllo 25 A 50 A 75 A 100 A 125 A
230 VCArms 650 Vp 3 - 32 VCC RAM1A23D25 RAM1A23D50 RAM1A23D75 RAM1A23D100 RAM1A23D125
20-280 VCA/22-48 VCC RAM1A23A25 RAM1A23A50 RAM1A23A75 RAM1A23A100 RAM1A23A125
600 VCArms 1200 Vp 4 - 32 VCC RAM1A60D25 RAM1A60D50 RAM1A60D75 RAM1A60D100 RAM1A60D125
20-280 VCA/22-48 VCC RAM1A60A25 RAM1A60A50 RAM1A60A75 RAM1A60A100 RAM1A60A125
690 VCArms 1600 Vp 4 - 32 VCC - - RAM1A69D75 RAM1A69D100 RAM1A69D125
20-280 VCA/22-48 VCC - - RAM1A69A75 RAM1A69A100 RAM1A69A125
Opzioni
1 Protezione da sovratensione (self-switching): aggiungere il suffisso Z. Esempio: RAM1A60D25Z.
2 Non applicabile per la versione 690V
Le specifiche sono soggette a cambiamenti senza preavviso (09.10.2014) 1
