Visualizza ingrandito
115564 4TQB115564R0000 AEG VI634006
115564
4TQB115564R0000
AEG
VI634006

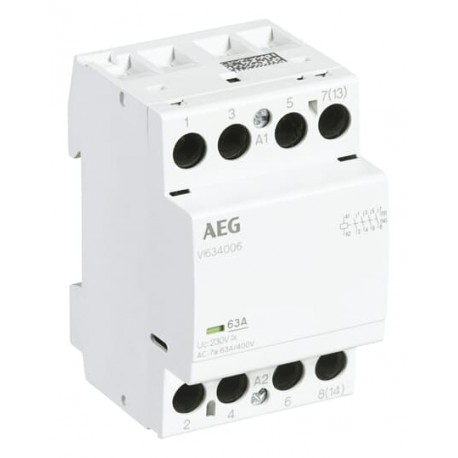

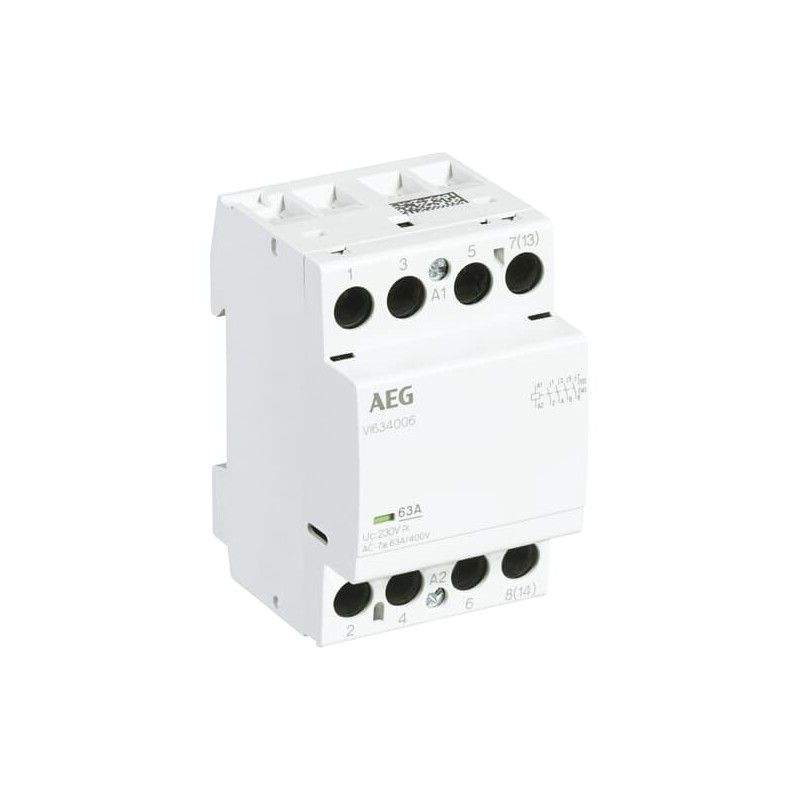

VI634006 Installation Contactor - 4 NO - 0 NC - 230 V - Circuito di Controllo 50 Hz
Gestione energetica
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de AEG
Più venduti
▲Dettagli
▲- Tipo:
- VI634006
- ID prodotto:
- 4TQB115564R0000
- EAN:
- 4013614554490
- Descrizione catalogo:
- VI634006 Installation Contactor - 4 NO - 0 NC - 230 V - Circuito di Controllo 50 Hz
- Descrizione:
- The VI63 installation contactors are suitable for the control of household loads up to 63 A and, all of them are equipped with hum-free AC/DC coils.
The devices are available with several contact configurations while auxiliary contact blocks, distance piece and covers complete the offer.
+
–
Accessori
| Identificatore | Descrizione | Tipo | Qtà | Unità di misura |
|---|---|---|---|---|
| 1SAE901901R1011 | EH04-11N Contattori Modulari | EH04-11N | 1 | pezzo (i) |
| 1SAE901901M1011 | EH04-11N Auxiliary Contact | EH04-11N | 1 | pezzo (i) |
| 1SAE901901R1020 | EH04-20N Contattori Modulari | EH04-20N | 1 | pezzo (i) |
| 1SAE901901M1020 | EH04-20N Auxiliary Contact | EH04-20N | 1 | pezzo (i) |
| GHE3401903R0001 | ESB-PLK40/63 Contattori Modulari | ESB-PLK40/63 | 1 | pezzo (i) |
| GHE3201902R0001 | ESB-DIS Contattori Modulari | ESB-DIS | 1 | pezzo (i) |
Ordinazione
- EAN imballo livello 1:
- 4013614554742
- Quantità minima di ordinazione:
- 4 pezzo (i)
- Codice tariffario doganale:
- 85365080
Download Piu' Usati
- Scheda tecnica:
- 2CDC103051C0201
- Istruzioni e manuali:
- 4TQB119901F0000
- CAD Dimensional Drawing:
- 2CDC001079B0201
Dimensioni
- Larghezza prodotto:
- 54mm
- Altezza prodotto:
- 85mm
- Profondità prodotto:
- 65mm
- Peso netto prodotto:
- 0.405kg
Dati tecnici
- Tensione nominale di funzionamento:
- Circuito Principale 220 V DC
Circuito Principale 400 V AC
- Tensione nominale circuito di controllo (Uc):
- 230 V
- Frequenza nominale (f):
- Circuito di Controllo 50 Hz
Circuito di Controllo 60 Hz
Circuito di Controllo DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Circuito Principale DC
- Corrente nominale di funzionamento AC-7a (Ie):
- (NO) 63 A
- Corrente nominale di funzionamento AC-7a (Pe):
- (230 V) Monofase, NO 14.5 kW
(400 V) Tre Fasi, NO 43.6 kW
- Corrente nominale di funzionamento AC-7b (Ie):
- (230 V) Monofase, NO 30 A
(400 V) Tre Fasi, NO 30 A
- Corrente nominale di funzionamento AC-7b (Pe):
- (230 V) Monofase, NO 5 kW
(400 V) Tre Fasi, NO 15 kW
- Cacciavite raccomandato:
- Circuito di Controllo Pozidriv 1
Circuito Principale Pozidriv 2
- Tensione di tenuta ad impulso (Uimp):
- 4 kV
- Tensione nominale di isolamento (Ui):
- 500 V
- Sezioni dei cavi-circuito principale:
- Flexible with Ferrule 1x 1.5 ... 16 mm²
Flexible with Ferrule 2x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 1x 1.5 ... 16 mm²
Flexible with Insulated Ferrule 2x 1.5 ... 10 mm²
Flessibile 2x 1.5 ... 10 mm²
Flessibile 1x 1.5 ... 16 mm²
Rigid 1x 1.5 ... 25 mm²
Rigid 2x 1.5 ... 10 mm²
- Sezioni dei cavi-circuito di controllo:
- Flexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.0 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1 mm²
Flessibile 1x 1 ... 4.0 mm²
Flessibile 2x 1 ... 2.5 mm²
Rigid 1x 1 ... 4 mm²
Rigid 2x 1 ... 2.5 mm²
- Coppia di serraggio:
- Control Circuit 0.9 N·m
Circuito Principale 2.5 N·m
- Lunghezza di spelatura cavo:
- Circuito di Controllo 7 mm
Circuito Principale 13 mm
- Grado di protezione:
- IP20
- Durata elettrica:
- AC-7a (NO) 60000 ciclo (i)
AC-7b (NO) 60000 ciclo (i)
- Durata meccanica:
- 1000000 ciclo (i)
- Numero di poli:
- 4
- Numero di contatti ausiliari NC:
- 0
- Numero di contatti ausiliari NA:
- 0
- Numero di contatti principali NC:
- 0
- Numero di contatti principali NA:
- 4
- Larghezza in numero di intervalli modulari:
- 3
- Grado di inquinamento:
- 3
- Norme di riferimento:
- IEC/EN 61095
Dati ambientali
- Temperatura ambiente:
- In funzione -10 ... +50 °C
In magazzino -40 ... +80 °C
- Massima altitudine d'esercizio permessa:
- 2000 m
- Resistenza agli urti secondo IEC 60068-2-27:
- 11 ms Pulse 15g
- Dichiarazione RoHS:
- Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Certificati e dichiarazioni (numero del documento)
- Dichiarazione di conformità - CE:
- 1SAD101516-3301
- Certificato UL:
- E191658-19960301
Informazioni imballo
- Unità imballo livello 1:
- box 4 pezzo (i)
- Larghezza imballo livello 1:
- 88 mm
- Altezza imballo livello 1:
- 69.5 mm
- Profondità imballo livello 1:
- 222 mm
- Peso lordo imballo livello 1:
- 1.62 kg
- EAN imballo livello 1:
- 4013614554742
Classificazioni
- Codice classificazione oggetto:
- Q
- ETIM 5:
- EC001653 - contattore da impianti per installazione in serie
- ETIM 6:
- EC001653 - contattore da impianti per installazione in serie
- ETIM 7:
- EC001653 - contattore da impianti per installazione in serie
- eClass:
- V11.0 : 27142308
- UNSPSC:
- 39121529
- Codice categoria granulare IDEA (IGCC):
- 4759 >> Installation contactor for distribution board
- ETIM 8:
- EC001653 - Installation contactor for distribution board
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| 115564 4TQB115564R0000 IT_4TQB115564R0000.pdf | 88 Kbytes |
 |
