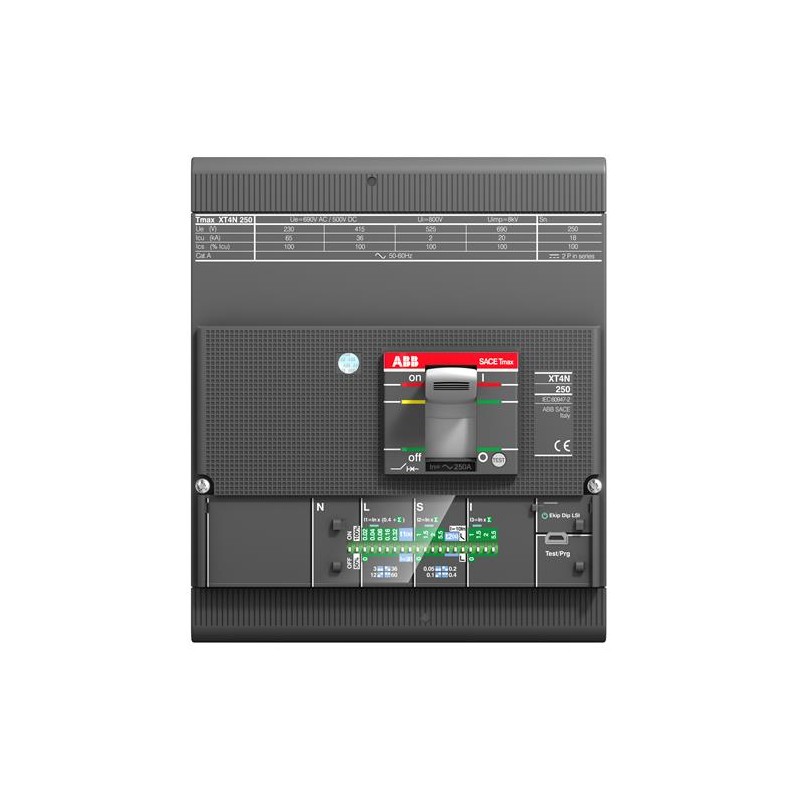

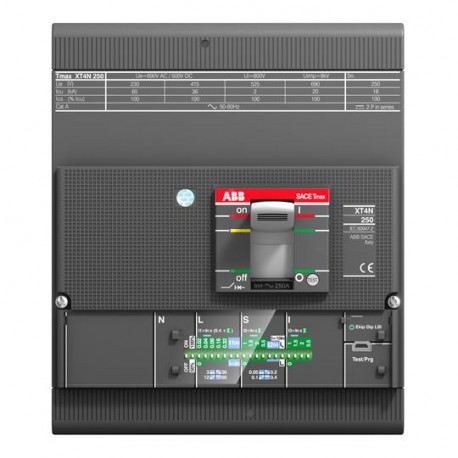

XT4S160 1SDA069616R1 ABB XT4S160 Ekip E LSIG R40 4P F F
XT4S160
1SDA069616R1
ABB
XT4S160 Ekip E LSIG R40 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲ordinando
| Ean: | 8015644703721 |
| Quantità minima dell'ordine: | 1 pezzo |
| Numero della tariffa doganale: | 85362090 |
dimensioni
| Larghezza netta del prodotto: | 140 mm |
| Altezza netta del prodotto: | 160 mm |
| Profondità prodotto/Lunghezza rete: | 82,5 mm |
| Peso netto del prodotto: | 3,5 kg |
Informazioni sul contenitore
| Pacchetto EAN di livello 1: | 8015644703721 |
ulteriori informazioni
| Tipo di interruttore associato: | Distribuzione dell'energia |
| Durata elettrica: | 120 cicli all'ora Ciclo 8000 |
| Durata meccanica: | Nr. Operazioni 240 cicli all'ora Nr. Ciclo 25000 Operazioni |
| Numero di poli: | 4 |
| Orario di apertura: | CB con SOR 15 ms CB con UVR 15 ms |
| Tipo principale di prodotto: | SACE Tmax XT |
| Nome prodotto: | Interruttore a scatola stampata |
| Tipo di prodotto: | Cb |
| Corrente nominale (IN): | 40 A |
| Frequenza nominale (f): | 50 / 60 Hz |
| Tensione nominale (UR): | 690 V |
| Tensione nominale di supporto agli impulsi (Ugoblin): | 8 kV |
| Tensione di isolamento nominale (Uio): | 1000 V |
| Tensione operativa nominale: | 690 V CA |
| Capacità nominale di interruzione del cortocircuito del servizio (ICs): | (220 V CA) 85 kA (220 V CA) 85 kA (380 V CA) 50 kA (415 V CA) 50 kA (440 V CA) 50 kA (500 V CA) 36 kA (690 V CA) 12 kA |
| Capacità definitiva di rottura del cortocircuito nominale (ICu): | (220 V CA) 85 kA (230 V CA) 85 kA (380 V CA) 50 kA (415 V CA) 50 kA (440 V CA) 50 kA (500 V CA) 36 kA (690 V CA) 12 kA |
| Corrente nominale ininterrotta (IU): | 160 A |
| Tipo di versione: | Le |
| standard: | Iec |
| Sottotipo: | XT4 |
| Tipo di connessione terminale: | Interruttori fissi fronte |
| Versione: | F |
Certificati e dichiarazioni (numero di documento)
| Scheda tecnica, Informazioni tecniche: | 1DSC210033D0204 |
| Dichiarazione di conformità - CE: | 9AKK106713A5529 |
| Certificato GL: | 1SDL000163R0095 |
| Istruzioni e manuali: | 1SDH000722R0001 1SDH000722R0501 |
| Certificato LR: | 1SDL000163R0100 |
Classificazioni
| ETIM 6: | EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot. |
| ETIM 7: | EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi |
| Categoria WEEE: | 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
