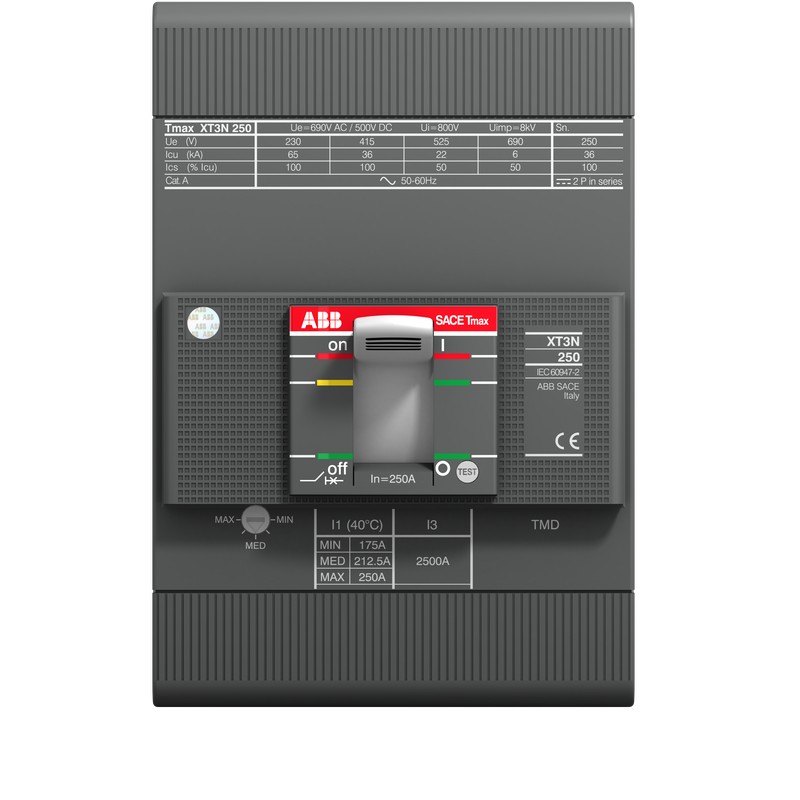

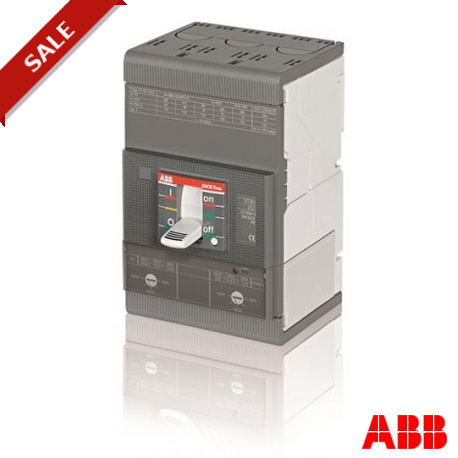

1SDA068220R1 ABB XT3S 250 TMD 200-2000 3p FF
1SDA068220R1
ABB
XT3S 250 TMD 200-2000 3p FF
XT3S250 TMD R200 Im2000 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 56.6 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2350 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A2294 |
| 9AKK108468A7794 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d8122831-ef02-4136-a308-0ca35e4debc5 Italia (IT) |
| SCIP semplificato | e48a5218-0ce9-4667-8818-8cf839a18154 Germania (DE) |
| a5cfc034-ff32-4da3-a1e0-ae34b787720b Repubblica Ceca (CZ) | |
| 84a0e6c1-a659-4e4d-8938-ce4bab634d23 Polania (PL) | |
| 4032aa7c-fa89-44a3-9cdd-1e3f05541095 Paesi Bassi (Olanda) (NL) | |
| b53576df-99cc-4638-a303-28f81665f6c8 Paesi Bassi (Olanda) (NL) | |
| 3409c441-b5e4-4d4e-a671-837f877c4ec4 Estonia (EE) | |
| 9dc6f330-f0e3-4e0e-ad5e-6daf21374176 Grecia (GR) | |
| 9294771f-6555-4dc6-8106-e9e9f0d74ae1 Portogallo (PT) | |
| b02f56c3-1702-4f25-9f05-23010c00667c Bulgaria (BG) | |
| 7c176d9b-5bfa-4ae4-8f7b-b483948fb74c Svezia (SE) | |
| e9e18279-8f22-4ebe-a9ab-b2d29d25840b Polania (PL) | |
| bb59b0af-96db-4749-ae05-a5e1fbec0393 Francia (FR) | |
| 4333ea09-1e7c-40e1-a851-f904604b7c13 Svezia (SE) | |
| 111e81b2-3136-44b3-87e7-ee30207a824f Germania (DE) | |
| 4600d34c-2fef-40e0-91f5-196317e081b9 Germania (DE) | |
| 0c24a0f5-7cd3-4455-a0ad-ba79931cffea Francia (FR) | |
| 60dc0153-dd00-4f40-8e31-f7ecdbb24e1d Paesi Bassi (Olanda) (NL) | |
| ea1efb97-1a87-47e2-bf08-dc600504b2a3 Spagna (ES) | |
| 091c08a1-8479-41dd-b9bd-d6bef75fa10d Paesi Bassi (Olanda) (NL) | |
| 8a940e67-73b4-49bb-891c-833065fc4952 Polania (PL) | |
| 54d343ad-284b-410f-ac9d-cf1092249324 Norvegia (NO) | |
| caac0c8f-6a68-47f9-bd16-6d765ed31fa5 Finlandia (FI) | |
| aa8eaabb-ab1a-49c4-9c01-3de17195f8f6 Paesi Bassi (Olanda) (NL) | |
| f87b85a3-aa7a-4f78-acb3-2544eb3d8310 Germania (DE) | |
| bf0d6edc-520f-418a-a347-8d1885f5f663 Danimarca (DK) | |
| b503dbc1-46ce-4cb7-b252-1931887f4bbc Germania (DE) | |
| ef86ee0b-c013-4020-9178-b7e95ff540bb Croazia (HR) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT3SE3200AFF000XXX |
| E-Number (Finland) | 3641019 |
| EAN | 8015644021269 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 105 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 155 mm |
| Altezza imballo livello 1 | 190 mm |
| Profondità imballo livello 1 | 155 mm |
| Peso lordo imballo livello 1 | 1.724 kg |
| EAN imballo livello 1 | 8015644021269 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 85..192 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 13.2 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 200 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2000 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (240 V AC) 50 kA | |
| (380 V AC) 27 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 20 kA | |
| (500 V AC) 15 kA | |
| (525 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 27 kA | |
| (500 V DC) 3 Poli in Serie 37.5 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 40 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 6 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 250 A |
| Cacciavite raccomandato | Circuito Principale M8 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Campo di impostazione | 140...200 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT3 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 8 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0409 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5530 |
| Certificato GL | 1SDL000163R0094 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000720R0100 |
| Disegni meccanici | 1SDH000720R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000720R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT3S 250 TMD 200-2000 3p F F - ABB - XT3S250 - 1SDA068220R1 | 89 Kbytes |
|
| XT3S250 1SDA068220R1 ABB XT3S 250 TMD 200-2000 3p FF | 64 Kbytes |
|
