Visualizza ingrandito

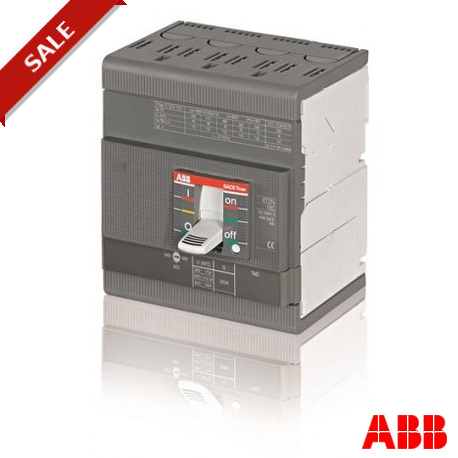

1SDA067574R1 ABB XT2S 160 TMD 32-320 4p FF
1SDA067574R1
ABB
XT2S 160 TMD 32-320 4p FF
XT2S160 TMD R32 Im320 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2348 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | cc233e8f-9e6b-4c6a-a22b-c410abdcb24d Italia (IT) |
| SCIP semplificato | d8f2dadc-f429-4da1-a8c5-8617dfe63b4b Belgio (BE) |
| 528d53a4-9562-455f-8f7e-e5545aaae728 Ungheria (HU) | |
| 2619f1fe-a142-4e94-bc6a-e47b473adf32 Spagna (ES) | |
| 1ddddd93-aebe-4cd7-aca4-65d99a87f84e Germania (DE) | |
| c31d42f7-75b9-4004-8ee7-a5230093b6b0 Danimarca (DK) | |
| 73e75842-f1a3-41c8-a843-78a3ac986dab Svezia (SE) | |
| 8e6202ac-7dc3-41d7-9df8-18294155659d Germania (DE) | |
| 5d0b26b3-6024-45f2-bbdb-ba55d2bfcbf6 Francia (FR) | |
| e85e869d-4dd8-432a-ae5c-bac37698316a Portogallo (PT) | |
| a3e96bb0-ff5d-49cb-ba62-2798c2788631 Croazia (HR) | |
| 280b06a4-2590-48fe-97e8-72c2a42065b7 Germania (DE) | |
| 05156b4c-8804-4dd6-8cb2-e9377e92869b Germania (DE) | |
| 8a320b36-6794-4fd1-8eb5-3d34fe697664 Repubblica Ceca (CZ) | |
| 73201c1d-f1e0-48a0-bfd5-c854748afcbc Francia (FR) | |
| 0219c419-f810-4161-8608-63ae7ceb0f31 Polania (PL) | |
| 9d6a4bcd-13ce-453c-a0f2-7be88f72ddbb Polania (PL) | |
| 841fc56d-5fd5-4020-b0bb-229a15784dd9 Germania (DE) | |
| 4808af2d-7c7e-4d6e-8763-f86ddc6947a0 Grecia (GR) | |
| 76bfa5d7-7904-4e81-9039-475ebaf549b1 Estonia (EE) | |
| 14be1c63-ed8f-4434-80cd-32e1bb57ca99 Belgio (BE) | |
| e15033fc-9f9a-4734-a7c1-977ffb4b5c1b Finlandia (FI) | |
| a07481e7-f7b8-460e-9b94-670eafdb61de Polania (PL) | |
| c0caa3d1-fc13-47b0-9d98-e4fcaeb4e2b0 Ungheria (HU) | |
| 207d62db-bf1f-49f8-99f5-36a58d032e9b Bulgaria (BG) | |
| 1ed7dbbe-192f-41cc-9c25-bb76890295e6 Paesi Bassi (Olanda) (NL) | |
| a6457aa2-bc90-42f1-bfe9-11eb11912f28 Svezia (SE) | |
| 87a38a25-d7a5-42a6-8960-216377e073ed Norvegia (NO) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT2SE4032AFF000XXX |
| EAN | 8015644014704 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 120 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Altezza imballo livello 1 | 208 mm |
| Profondità imballo livello 1 | 145 mm |
| Peso lordo imballo livello 1 | 2.117 kg |
| EAN imballo livello 1 | 8015644014704 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.57 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 32 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 320 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| (250 V DC) 2 Poli in Serie 50 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| (250 V DC) 2 Poli in Serie 50 kA | |
| (500 V DC) 3 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Campo di impostazione | 22.4...32 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1002 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT2S 160 TMD 32-320 4p F F - ABB - XT2S160 - 1SDA067574R1 | 90 Kbytes |
|
| XT2S160 1SDA067574R1 ABB XT2S 160 TMD 32-320 4p FF | 68 Kbytes |
|
