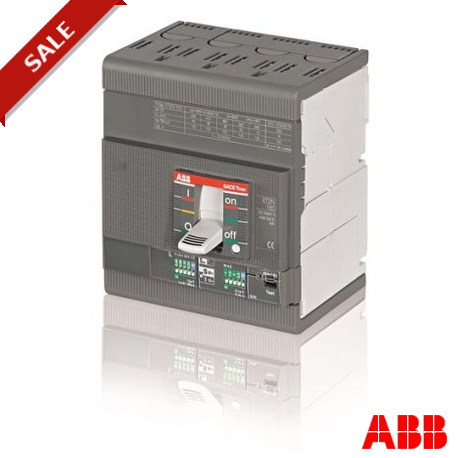

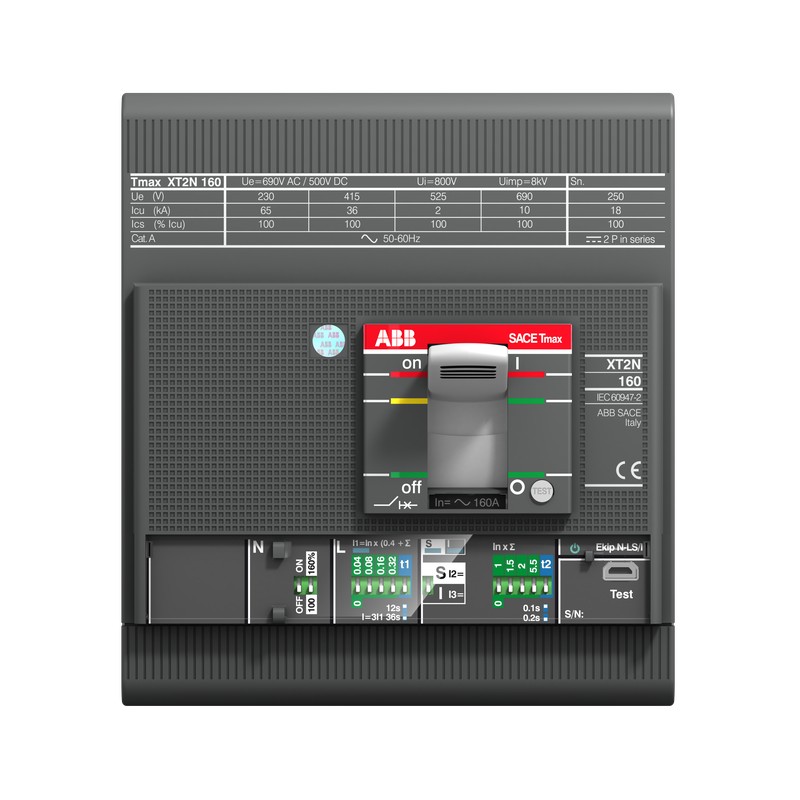

1SDA067095R1 ABB XT2N 160 Ekip LS/I In 160A 4pFF InN 100%
1SDA067095R1
ABB
XT2N 160 Ekip LS/I In=160A 4pFF InN=100%
XT2N160 Ekip LS/I R160 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2349 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1855 |
| 9AKK108468A1897 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 060aee7b-5a26-4fae-8f26-8f1c6617efea Italia (IT) |
| SCIP semplificato | 48f48167-7587-42cd-a517-40fc3b4587f7 Germania (DE) |
| 9eedccba-1741-4fb3-832c-b25430f4097a Portogallo (PT) | |
| ad4eaa00-9906-4f87-84aa-ca6c3f7abc71 Germania (DE) | |
| 2e034345-ac69-4ed8-8266-e2290d415876 Polania (PL) | |
| 0c6cb474-c50a-407d-bdd8-7ceb19763ad5 Svezia (SE) | |
| 2d2833d1-a110-4c1d-8f50-c9893d52e736 Germania (DE) | |
| c82ad2c3-f14b-4d68-8b20-9d8e2366b8a5 Francia (FR) | |
| b170c593-db9c-4e08-a9ba-41a71a24ca03 Paesi Bassi (Olanda) (NL) | |
| 638cccd1-810b-480e-9886-78dfc6d7c333 Spagna (ES) | |
| fb7cd8d4-c343-45af-a6b4-c37e3f85585e Paesi Bassi (Olanda) (NL) | |
| ff541252-0325-4734-955b-630a690a053d Bulgaria (BG) | |
| e05a9fa1-1297-44ed-8e6b-72d556defa55 Svezia (SE) | |
| 191bf99a-6193-4124-99c5-db1c281d4e3d Polania (PL) | |
| 58371b36-a778-4817-b9ca-4f8b42bbc516 Francia (FR) | |
| 22dc3bb0-090d-41d0-9027-c23085688625 Norvegia (NO) | |
| a926e7b1-bd09-4c30-89a0-ff1962ef4325 Finlandia (FI) | |
| 82200646-bc7f-4dc3-a52b-aac649a9d008 Paesi Bassi (Olanda) (NL) | |
| e682dd60-feee-45ed-9233-0035d9bd145c Germania (DE) | |
| 14e54362-1193-4281-a740-b2bf446faf41 Danimarca (DK) | |
| 0b648ecd-95bf-4bc0-bf88-525b258e96c4 Germania (DE) | |
| ab2c4e17-1358-471f-b9c0-febe9be88731 Croazia (HR) | |
| 43e6cd2c-a63f-4374-8e95-a0cf137bab6e Repubblica Ceca (CZ) | |
| d4b57ea0-cf79-4670-9404-9af0e36832fc Polania (PL) | |
| e9134eed-e26d-4c09-8bd6-b74d5013184f Paesi Bassi (Olanda) (NL) | |
| 0296f209-3e4f-4104-a06a-47dcb425a87e Paesi Bassi (Olanda) (NL) | |
| 86dbb277-8032-4d4d-b348-98ddd18d920d Estonia (EE) | |
| a2f1f056-6fff-4ba1-88df-47543602eb5e Grecia (GR) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT2NE4160EFF000XXX |
| E-Number (Finland) | 3640567 |
| E-Number (Sweden) | 3182035 |
| EAN | 8015644010003 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 120 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Altezza imballo livello 1 | 208 mm |
| Profondità imballo livello 1 | 145 mm |
| Peso lordo imballo livello 1 | 1.6 kg |
| EAN imballo livello 1 | 8015644010003 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10.8 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 160 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | Ekip Dip LS/I |
| Tipo di sgancio | EL |
| Data RoHS | NA |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1002 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT2N 160 Ekip LS/I In160A 4pFF InN100% - ABB - XT2N160 - 1SDA067095R1 | 90 Kbytes |
|
| XT2N160 1SDA067095R1 ABB XT2N 160 Ekip LS/I In 160A 4pFF InN 100% | 69 Kbytes |
|
