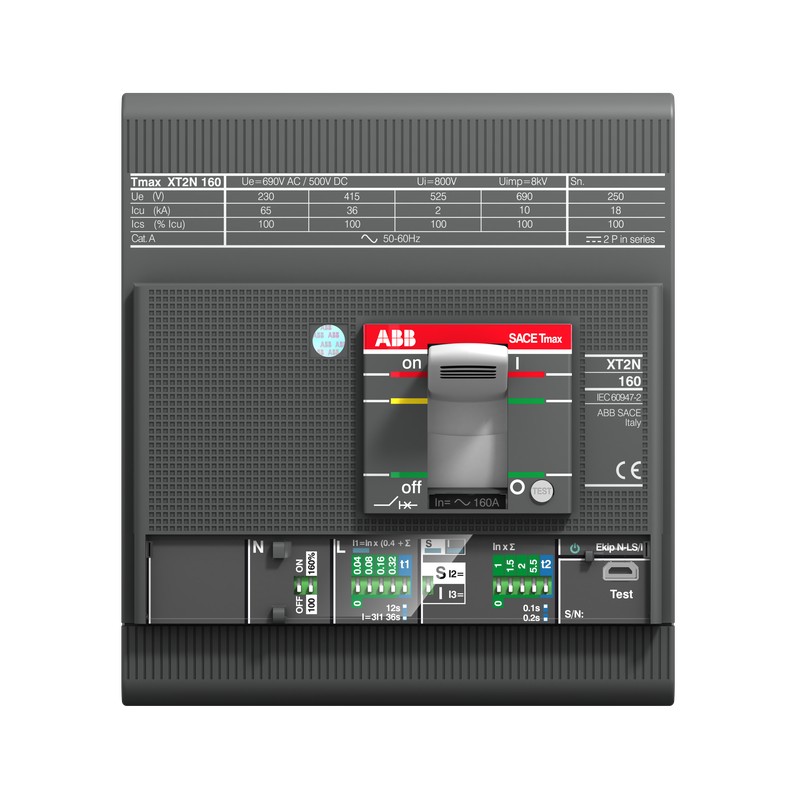

1SDA067895R1 ABB XT2H 160 Ekip LS/I In 160A 4pFF InN 100%
1SDA067895R1
ABB
XT2H 160 Ekip LS/I In=160A 4pFF InN=100%
XT2H160 Ekip LS/I R160 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2349 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1855 |
| 9AKK108468A1897 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b215d940-efdf-4513-991c-ca8048f09d8e Italia (IT) |
| SCIP semplificato | 8e166098-08d7-4ab3-a975-81d5dc641a53 Germania (DE) |
| 7272b5f1-af40-4269-af21-021d4fe79965 Norvegia (NO) | |
| 5e32e2ae-c2d5-4d67-93be-41bf673ef577 Finlandia (FI) | |
| d0c5499f-4bad-4bdf-8291-2dd2a5b3b60c Paesi Bassi (Olanda) (NL) | |
| 52318bf3-d4b3-4df9-8985-0e889db614ae Germania (DE) | |
| efa8d5d9-fb8f-4ac0-938c-a9c955691390 Danimarca (DK) | |
| 3018401d-8376-46ab-806e-b39cf6f00f6e Paesi Bassi (Olanda) (NL) | |
| b6591429-929b-49f0-9c35-6989864325ca Estonia (EE) | |
| 33aef4df-cefb-412e-800b-05e6abf7d3ce Grecia (GR) | |
| ad582f04-13e5-44d8-95de-6f0dfcbf0bd4 Portogallo (PT) | |
| 3b24efe1-2c6c-4f3e-8a87-f72085a52ebd Germania (DE) | |
| 425be5d6-a87e-44de-b578-30d16b6f79be Croazia (HR) | |
| 83f49d3a-1f7d-4e0c-81af-e2d1a1474954 Repubblica Ceca (CZ) | |
| 4c713421-4820-4a97-b668-08edc1eb0b23 Polania (PL) | |
| 0866b8ce-19eb-4156-b97d-5c3164d8c0f1 Paesi Bassi (Olanda) (NL) | |
| e9ec2113-8e44-4d54-8d6d-5833645cf48f Germania (DE) | |
| 9b4b59ff-b851-4c62-a9ba-56c385cdc757 Germania (DE) | |
| 305e94bc-7db8-45ec-83c1-6a3ad8a24984 Francia (FR) | |
| 307baa94-91f7-4968-9545-54f8928e05e3 Paesi Bassi (Olanda) (NL) | |
| e1e8d63d-c9fc-4c95-8de4-c78108cbb539 Spagna (ES) | |
| 7a7f9b16-988c-4341-a9a2-30225b84b6b6 Paesi Bassi (Olanda) (NL) | |
| 317f3818-a91e-493e-8b3a-fe8efad276cb Bulgaria (BG) | |
| 260f9b7e-427c-4510-967a-085bc92efd22 Svezia (SE) | |
| f8c9b0ba-af03-4210-b7a8-ef08000d125b Polania (PL) | |
| 70f5a6cf-50c6-4779-b79e-1ec72d6bd4e5 Francia (FR) | |
| d41aa9cc-2dcd-405a-80bf-982d30e24942 Svezia (SE) | |
| ea74a21a-2381-4d20-974a-baae713e85e9 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT2HE4160EFF000XXX |
| E-Number (Norway) | 4379697 |
| EAN | 8015644017910 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 120 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Altezza imballo livello 1 | 208 mm |
| Profondità imballo livello 1 | 145 mm |
| Peso lordo imballo livello 1 | 2.16 kg |
| EAN imballo livello 1 | 8015644017910 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1002 |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4P |
| Durata di apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10.8 W |
| Corrente nominale (In) | 160 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | Ekip Dip LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT2H 160 Ekip LS/I In160A 4pFF InN100% - ABB - XT2H160 - 1SDA067895R1 | 90 Kbytes |
|
| XT2H160 1SDA067895R1 ABB XT2H 160 Ekip LS/I In 160A 4pFF InN 100% | 69 Kbytes |
|
