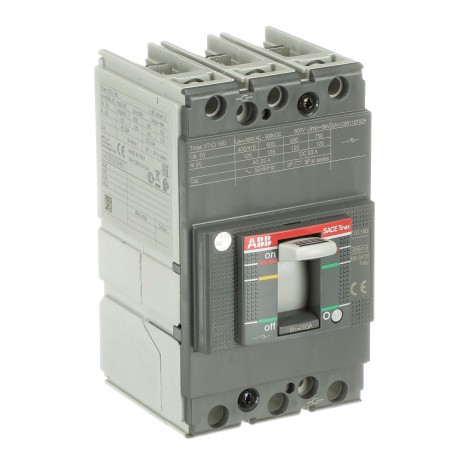

1SDA068208R1 ABB XT1D 160 3p FF
1SDA068208R1
ABB
XT1D 160 3p FF
XT1D160 3P F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax" > XT1
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2347 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 76e5e264-a341-4dfa-89d8-fa3be8addbca Italia (IT) |
| SCIP semplificato | e50e009b-fb7d-4b94-b611-13cf467c3b76 Germania (DE) |
| 88b5c991-476a-46d0-a726-33fd4574598f Francia (FR) | |
| b7788c2d-edde-4b48-b78b-127b3997c3a7 Germania (DE) | |
| cf032aea-6a4b-458f-a15a-6a8676197fb1 Svezia (SE) | |
| ce35c5ec-7bf6-4e6e-95ca-d4411bb5d855 Germania (DE) | |
| b5b9add5-07fa-40b4-94ab-812ec045947a Germania (DE) | |
| e660dffe-b69c-4315-b1a2-b9a31e2ea985 Francia (FR) | |
| 09286d7d-582a-4b54-96ae-2fae997ff2bb Paesi Bassi (Olanda) (NL) | |
| 4f9d8cf0-6561-4acd-9a99-492b283aad18 Portogallo (PT) | |
| 0e402bac-f56a-45e3-9cc7-cda76daedd74 Bulgaria (BG) | |
| 3b0c59c7-6ae9-4715-9db6-43bb293bed55 Svezia (SE) | |
| 24976b34-3236-41a7-a91e-836fe8bc2136 Polania (PL) | |
| 42b2b137-e23d-4afc-91c3-40b60bea0b43 Finlandia (FI) | |
| cb9c492c-2591-4041-9e7b-11fb7f277570 Paesi Bassi (Olanda) (NL) | |
| 7f3fb368-01b3-4133-88fd-7431f602292e Germania (DE) | |
| ae9f74f2-2106-4772-80cb-724f71937210 Danimarca (DK) | |
| 1b720682-65c4-4d63-8019-fc206acd2c13 Croazia (HR) | |
| c542d192-396f-45e0-9f75-8cd573753556 Repubblica Ceca (CZ) | |
| 290e2e16-cca3-4a23-b7ba-d687878d4e2a Polania (PL) | |
| fe50f313-078f-4ea0-a56e-287c265b3381 Paesi Bassi (Olanda) (NL) | |
| d55ab0bc-b7df-467c-b384-e54c4cdfd465 Paesi Bassi (Olanda) (NL) | |
| 654bf93e-0eaf-45c8-a0c3-0297c1f9b2a9 Estonia (EE) | |
| bfcc1cd2-8554-43d9-a237-72d932584d29 Grecia (GR) | |
| 6e646c7c-1c10-446c-8654-54b1965acc2f Spagna (ES) | |
| d8d7028b-3908-43d6-8def-b42b5baae401 Paesi Bassi (Olanda) (NL) | |
| 6984adbd-a5be-4db7-89ee-2581119145cf Polania (PL) | |
| fee51a20-f3df-4f5e-a977-51691ba088de Norvegia (NO) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT1DE3160DFF000XXX |
| EAN | 8015644021047 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 76.2 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.028 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 142 mm |
| Altezza imballo livello 1 | 134 mm |
| Profondità imballo livello 1 | 130 mm |
| Peso lordo imballo livello 1 | 1.082 kg |
| EAN imballo livello 1 | 8015644021047 |
| Informazioni addizionali | |
| Sezioni dei cavi-circuito principale | Busbar 45.5 ... 80 mm² |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 15 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Switch Disconnector |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2 kA |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Data RoHS | NA |
| Livello di prestazioni in cortocircuito | D |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT1 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0080 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000719R0100 |
| Disegni meccanici | 1SDH000719R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000719R0001 |
| Classificazioni | |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT1D 160 3p F F - ABB - XT1D160 - 1SDA068208R1 | 86 Kbytes |
|
| XT1D160 1SDA068208R1 ABB XT1D 160 3p FF | 63 Kbytes |
|
