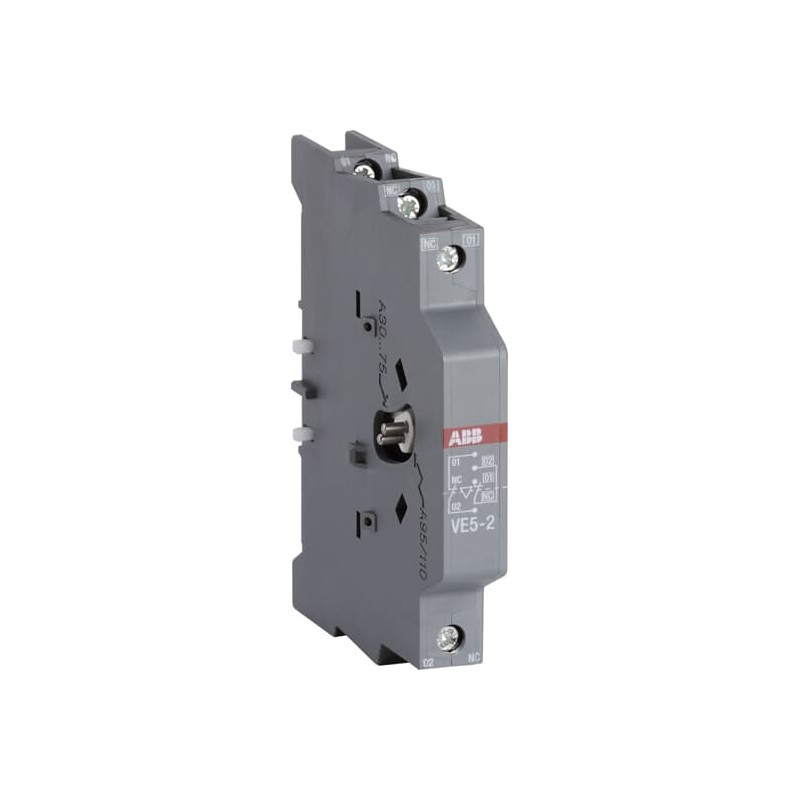

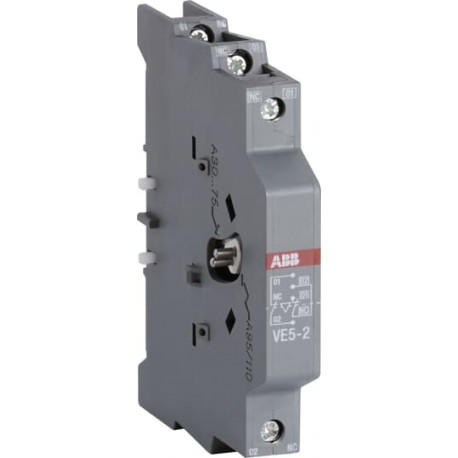

1SBN030210R1000 ABB VE5-2 Block Accessori per contattori
1SBN030210R1000
ABB
VE5-2 Block Accessori per contattori
VE5-2 INTERBLOCCO MECCANICO-ELETTRONICO.
VE 5-2 interblocco meccanico
Apparecchi elettrici a bassa tensione > blocco meccanico per commutatore
Contattori e relè di sovraccarico > Contactors "A" FRCTLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | FPTC407713P0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 15 mm |
| Profondità prodotto | 89.65 mm |
| Altezza prodotto | 108 mm |
| Peso netto prodotto | 0.146 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NC | 2 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60941-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A |
| (48 V) 2.8 A | |
| (72 V) 1 A | |
| (125 V) 0.55 A | |
| (250 V) 0.3 A | |
| Dispositivi di protezione da cortocircuito | Circuito Ausiliare - Fusibili Tipo gG 10 A |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 690 V |
| secondo UL/CSA 600 V | |
| Durata meccanica | 5 milione |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.1 W |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF45 |
| AF50 | |
| AF63 | |
| AF75 | |
| AF95B | |
| A30 | |
| A40 | |
| A45 | |
| A50 | |
| A63 | |
| A75 | |
| A95 | |
| A110 | |
| AE45 | |
| AE50 | |
| AE63 | |
| AE75 | |
| TAE45 | |
| TAE50 | |
| TAE75 | |
| GA75 | |
| GAE75 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| AX95 | |
| AX115 | |
| AX150 | |
| Nome prodotto | Mechanical and Electrical Interlock Unit |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_CN_37804 |
| Certificato CCC | CCC_2016010304881659 |
| Certificato CQC | CQC2016010304881659 |
| Declaration of Conformity - CCC | 2020970304002733 |
| Dichiarazione di conformità - CE | 1SBD250814U1000 |
| Declaration of Conformity - UKCA | 1SBD250831U1000 |
| Certificato GOST | GOST_POCCFRME77B07175 |
| Certificato RINA | RINA_ELE172319XG001 |
| Certificato UL | UL_20160418-E252354_5_5 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 146 mm |
| Profondità imballo livello 1 | 153.5 mm |
| Altezza imballo livello 1 | 26 mm |
| Peso lordo imballo livello 1 | 0.146 kg |
| EAN imballo livello 1 | 3471522121387 |
| Classificazioni e standard esterni | |
| ETIM 7 | EC001044 - blocco meccanico per interruttore |
| ETIM 8 | EC001044 - Mechanic interlock for switch |
| ETIM 9 | EC001044 - Mechanic interlock for switch |
| eClass | V11.0 : 27371303 |
| UNSPSC | 39122221 |
| Codice categoria granulare IDEA (IGCC) | 5219 >> Switch part or accessory |
| Caratteristica | Valore |
|---|---|
| contatti ausiliari per aggiunta (EF001450) | Sì |
| numero di contatti di riposo (EF008255) | 2 |
| numero di contatti di chiusura (EF008256) | 0 |
