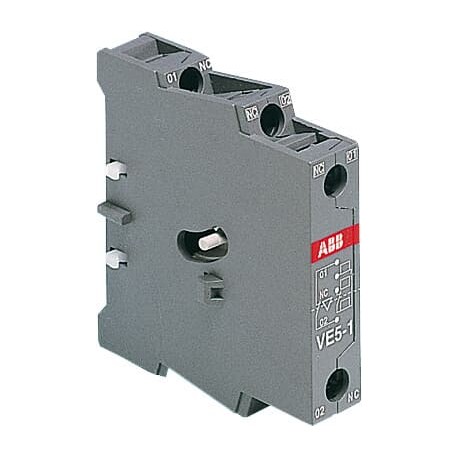

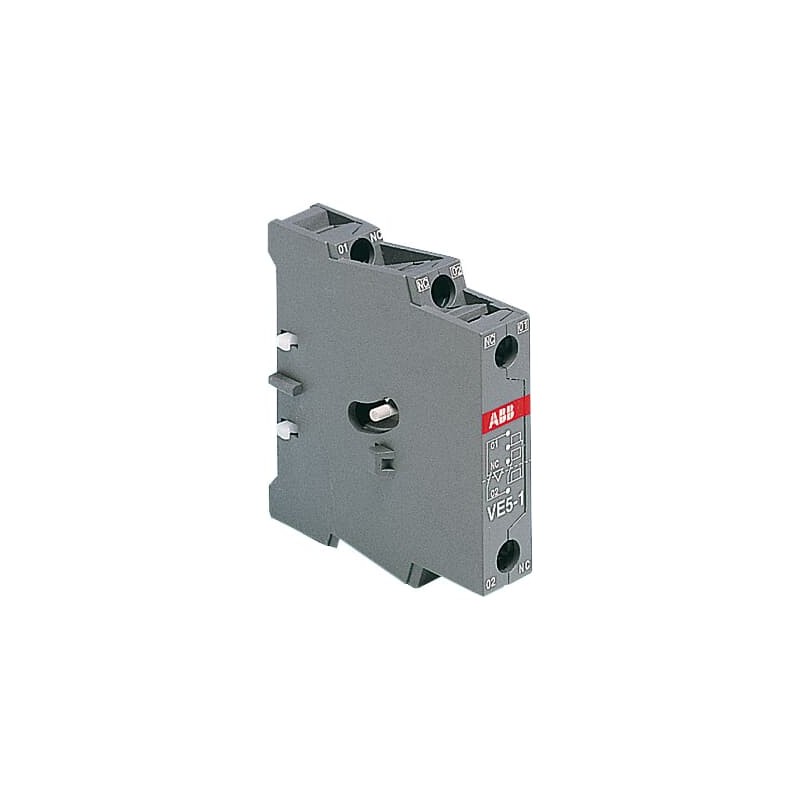

ABB 1SBN030110R1000 1SBN030110R1000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBN030110R1000 ABB VE5-1 Block Accessori per contattori

Riferimento: 1SBN030110R1000

Produttore: ABB

Descrizione:

VE5-1 Block Accessori per contattori

VE5-1 INTERBLOCCO MECCANICO-ELETTRONICO.

VE5-1 Mechanical and Electrical Interlock Unit

Categorie:

Apparecchi elettrici a bassa tensione > blocco meccanico per commutatore
ABB > Contattori e relè di sovraccarico > Contactors "A" FRCTLP

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 13,85 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 7-8 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85389099
Download Piu' Usati
Scheda tecnica	1SBC100214C0202
Istruzioni e manuali	FPTC407718P0001
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	15 mm
Profondità prodotto	70 mm
Altezza prodotto	68 mm
Peso netto prodotto	0.076 kg
Dati tecnici
Numero di contatti ausiliari NC	2
Numero di poli	2P
Norme di riferimento	IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tensione nominale di funzionamento	Circuito Ausiliario 690 V
Frequenza nominale (f)	Circuito Ausiliario 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-13 (I_e)	(24 V) 6 A
	(48 V) 2.8 A
	(72 V) 1 A
	(125 V) 0.55 A
	(250 V) 0.3 A
Dispositivi di protezione da cortocircuito	Circuito Ausiliare - Fusibili Tipo gG 10 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-5-1 690 V
	secondo UL/CSA 600 V
Durata meccanica	5 milione
Perdita di potenza	a Condizioni Operative Nominali per Polo 0.1 W
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
Tipo di morsetto	Screw Terminals
Idoneo per	A9
	A12
	A16
	A26
	A30
	A40
	AL9
	AL9Z
	AL12
	AL12Z
	AL16
	AL16Z
	AL26
	AL30
	AL40
	TAL9
	TAL12
	TAL16
	TAL26
	TAL30
	TAL40
	AX06
	AX09
	AX12
	AX18
	AX25
	AX32
	AX40
Nome prodotto	Mechanical and Electrical Interlock Unit
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CB	CB_CN_37804
Certificato CCC	CCC_2016010304881659
Certificato CQC	CQC2016010304881659
Declaration of Conformity - CCC	2020970304002733
Dichiarazione di conformità - CE	1SBD250814U1000
Declaration of Conformity - UKCA	1SBD250831U1000
Certificato GOST	GOST_POCCFRME77B07175
Certificato RINA	RINA_ELE172319XG001
Certificato UL	UL_20160418-E252354_5_5
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	100 mm
Profondità imballo livello 1	105.5 mm
Altezza imballo livello 1	26 mm
Peso lordo imballo livello 1	0.076 kg
EAN imballo livello 1	3471522121370
Classificazioni e standard esterni
ETIM 7	EC001044 - blocco meccanico per interruttore
ETIM 8	EC001044 - Mechanic interlock for switch
ETIM 9	EC001044 - Mechanic interlock for switch
eClass	V11.0 : 27371303
UNSPSC	39122221
Codice categoria granulare IDEA (IGCC)	5219 >> Switch part or accessory
E-Number (Finland)	3709234

ETIM for 1SBN030110R1000 Apparecchi elettrici a bassa tensione (EC001044)

Nome caratteristicacontatti ausiliari per aggiunta (EF001450)

Valore caratteristicaSì

Nome caratteristicanumero di contatti di riposo (EF008255)

Valore caratteristica2

Nome caratteristicanumero di contatti di chiusura (EF008256)

Valore caratteristica0
