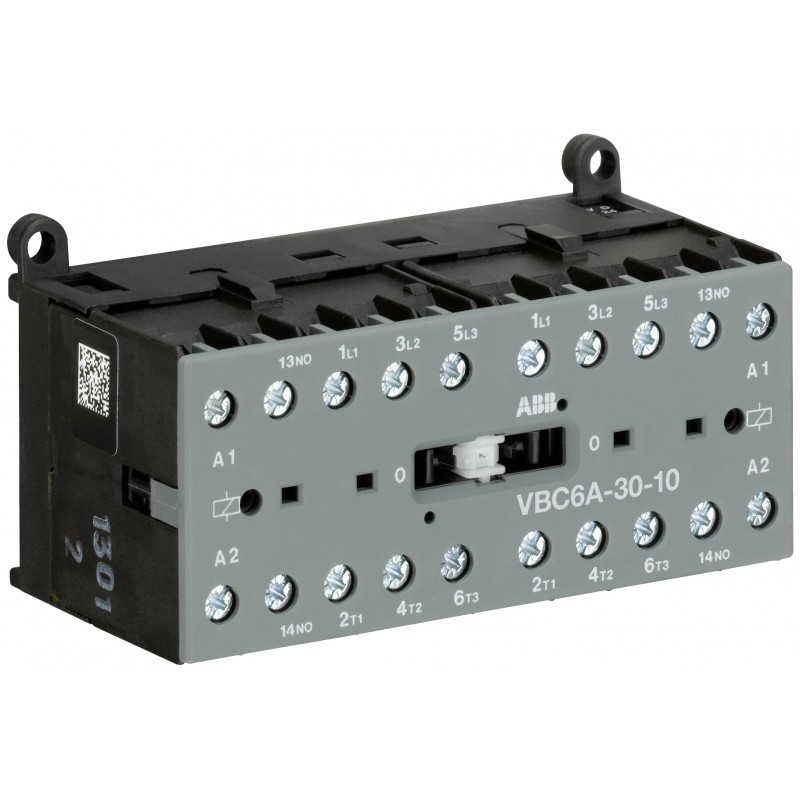

GJL1213911R0104 ABB VBC6A-30-10-04 Mini contattore di inversione
GJL1213911R0104
ABB
VBC6A-30-10-04 Mini contattore di inversione
VBC6A301 MINI INVERTER 125VDC TOR.
VBC6A-30-10-04 Mini Contattore di inversione 110 ... 125 V DC - 3 NO - 0 NC - Morsetti a vite
Apparecchi elettrici a bassa tensione > Set contatti
Contattori e relè di sovraccarico > Minicontactors B6-B7
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Il VBC6A-30-10 mini teleinvertitore è una compatta 3 poli contattore con 1 contatto ausiliario, morsetti a vite e blocco meccanico di sicurezza e di blocco. Essi sono particolarmente adatti per applicazioni in cui l'affidabilità è un must e lo spazio è ad un premio. Mini invertenti sono utilizzati in edifici residenziali, edifici commerciali e industriali, applicazioni per il controllo di un motore trifase con carichi fino a 4 kW (AC-3). Ulteriori caratteristiche sono la silenziosità e senza fruscio della bobina, una posizione di un interruttore indicazione e il sistema integrato di possibilità per ferrovia o per il montaggio a parete.
Ordinazione
- EAN:
- 4013614213755
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85365080
Dimensioni
- Netto Del Prodotto Larghezza:
- 96.5mm
- Netto Del Prodotto Altezza:
- 57.5mm
- Netto Del Prodotto Profondità:
- 46.5mm
- Peso Netto Del Prodotto:
- 0.355kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 5 pezzi
- Pacchetto Di Livello 1, Larghezza:
- 115 mm
- Pacchetto Di Livello 1 Altezza:
- 54 mm
- Pacchetto Di Livello 1 Lunghezza:
- 280 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 1.845 kg
- Pacchetto di Livello 1 EAN:
- 4013614416279
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -20 ... +55 °C
Di Stoccaggio -40 ... +80 °C
- Altitudine Operativa Massima Ammissibile:
- 2000 m
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 11 ms Impulso 15g
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 5g / 5 ... 150 Hz
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica
Tecnico
- Contattore Tipo Di Avviamento:
- Compatto Teleinvertitore con blocco Meccanico di Sicurezza e di Blocco
- Numero di Contatti Ausiliari NC:
- 0
- Numero di Contatti Ausiliari NO:
- 1
- Numero di Contatti NC:
- 0
- Numero di Contatti:
- 3
- Numero di Poli:
- 4
- Grado Di Inquinamento:
- 3
- Frequenza nominale (f):
- Circuito di controllo DC
Circuito Principale 60 Hz
Circuito Principale Di 50 Hz
Circuito principale DC
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- Circuito principale 6 kV
- Tensione Nominale Di Isolamento (Uio):
- 690 V
acc. UL/CSA 600 V
- Corrente di funzionamento nominale AC-1 (Ie):
- (220 / 240 V) 40 °C 20 A
(220 / 240 V), 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6 A
(690 V) 55 °C 6 A
- Corrente di funzionamento nominale AC-3 (mie):
- (220 / 230 / 240 V) 55 °C 9
(380 / 400 V), 55 °C 8,5 A
(440 V) 55 °C 8 A
(500 V) 55 °C 5.5 UN
(690 V) 55 °C 3.5 A
- Tensione Nominale Di Funzionamento:
- Circuito principale 690 V AC
- Convenzionali in aria Libera Corrente Termica (mith):
- Circuito Principale 20
- Nominale Del Circuito Di Controllo Tensione (Uc):
- 110 ... 125 V DC
- Bobina Limiti Operativi:
- (acc. a IEC 60947-4-1) per alimentazione DC 0.85 ... 1.1 x Uc (a θ ≤ 55 °C)
- Grado di Protezione:
- Circuito di controllo Morsetti IP20
Morsetti del Circuito principale IP20
- Durata Meccanica:
- 10000000 ciclo
- Collegamento Delle Capacità Del Circuito Principale:
- Flessibile con Puntale 1/2x 1 ... 2.5 mm2
Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
Flessibile 1/2x 1 ... 2.5 mm2
Rigida 1/2x 1 ... 4 mm2
- Il Collegamento Di Capacità-Circuito Ausiliario:
- Flessibile con Puntale 1/2x 1 ... 2.5 mm2
Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
Flessibile 1/2x 1 ... 2.5 mm2
Rigida 1/2x 1 ... 4 mm2
- Il Collegamento Per La Capacità Del Circuito Di Controllo:
- Flessibile con Puntale 1/2x 1 ... 2.5 mm2
Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
Flessibile 1/2x 1 ... 2.5 mm2
Rigida 1/2x 1 ... 4 mm2
- Coppia Di Serraggio:
- Circuito di controllo 0.8 ... 1.1 N·m
Circuito principale 0.8 ... 1.1 N·m
- Filo Di Lunghezza Di Spelatura:
- Circuito ausiliario a 9 mm
Circuito principale 9 mm
- Montaggio su guida DIN:
- TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 2 W
- Standard:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Tecnico UL/CSA
- Tensione massima UL/CSA:
- Circuito principale 600 V AC
- Valutazione di cavalli vapore UL/CSA:
- (208 V AC) trifase 1 Hp
(220 ... 240 V AC) monofase 0,5 Hp
(220 ... 240 V AC) trifase 2 Hp
(440 ... 480 V AC) trifase da 3 kw
(550 ... 600 V AC) trifase 1 Hp
- Uso generale UL/CSA:
- (300 V AC) 12
- Collegamento Capacità del Circuito Principale UL/CSA:
- Stranded 1/2x 10 AWG 22 ...
- Il collegamento di Capacità Circuito Ausiliario UL/CSA:
- Stranded 1/2x 10 AWG 22 ...
- Coppia di serraggio UL/CSA:
- Circuito ausiliario a 7 in·lb
Circuito di controllo 7 in·lb
Circuito principale 7 in·lb
I certificati e le Dichiarazioni (Numero Documento)
- CB Certificato:
- 1SAA938000-2002
- Certificato CCC:
- 1SAA938001-3804
- cUL Certificato:
- 1SAA938003-1701
- Dichiarazione di Conformità CE:
- 1SAD938509-0001
- EAC Certificato:
- 1SAA920000-2702
- RMRS Certificato:
- 1SAA938000-0703
- RoHS Informazioni:
- 1SAA938001-4402
- Il Certificato dell'UL:
- 1SAA938000-1604
Classificazioni
- Oggetto: Codice Di Classificazione:
- Q
- eClass:
- 7.0 27371009
- ETIM 4:
- EC000066 - contattore magnetico, adattatore di commutazione
- ETIM 5:
- EC000010 - Starter combinazione
- UNSPSC:
- 39121529
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | contattore a inversione |
| tensione di alimentazione pilota nominale DC (EF003980) | 110 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 6 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 9 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 4 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 1.4914 kW |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
| montaggio su guida portante possibile (EF003972) | Sì |
