ABBContattori e relè di sovraccaricoMINICONTACTORS B6-B7GJL1311901R8100 ABB VB7-30-10-80 Mini contattore di inversione

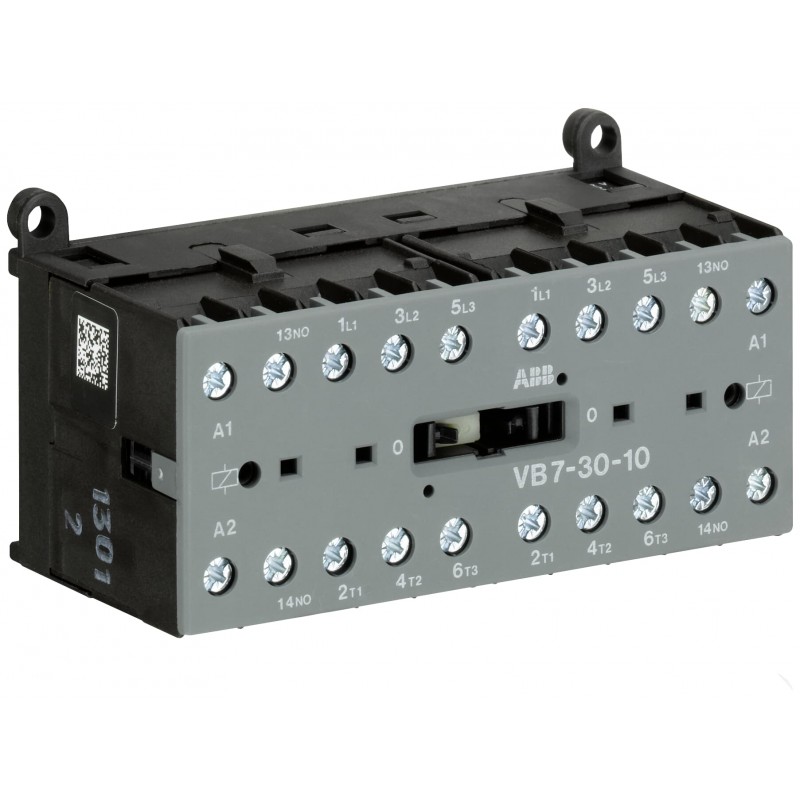

ABB GJL1311901R8100 GJL1311901R8100 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

GJL1311901R8100 ABB VB7-30-10-80 Mini contattore di inversione

Riferimento: GJL1311901R8100

Produttore: ABB

Descrizione:

VB7-30-10-80 Mini contattore di inversione
VB7-30-10 MINI INVERTER 220-240V 40-450H
VB7-30-10-80 Mini Contattore di inversione 220 ... 240 V AC - 3 NO - 0 NC - Morsetti a vite

Categorie:

  • Apparecchi elettrici a bassa tensione > Set contatti
  • ABB > Contattori e relè di sovraccarico > Minicontactors B6-B7

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 58,66 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Il VB7-30-10 mini teleinvertitore è una compatta 3 poli contattore con 1 contatto ausiliario, morsetti a vite e normale interblocco meccanico. Essi sono particolarmente adatti per applicazioni in cui l'affidabilità è un must e lo spazio è ad un premio. Mini invertenti sono utilizzati in edifici residenziali, edifici commerciali e industriali, applicazioni per il controllo di un motore trifase con carichi fino a 5,5 kW (AC-3). Ulteriori caratteristiche sono il silenzio della bobina, una posizione di commutazione indicazione e il sistema integrato di possibilità per ferrovia o per il montaggio a parete.

Ordinazione

  • EAN:
    4013614152870
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85365080

Dimensioni

  • Netto Del Prodotto Larghezza:
    96.5mm
  • Netto Del Prodotto Altezza:
    57.5mm
  • Netto Del Prodotto Profondità:
    46.5mm
  • Peso Netto Del Prodotto:
    0.355kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    5 pezzi
  • Pacchetto Di Livello 1, Larghezza:
    115 mm
  • Pacchetto Di Livello 1 Altezza:
    54 mm
  • Pacchetto Di Livello 1 Lunghezza:
    280 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    1.845 kg
  • Pacchetto di Livello 1 EAN:
    4013614417443

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -20 ... +55 °C
    Di Stoccaggio -40 ... +80 °C
  • Altitudine Operativa Massima Ammissibile:
    2000 m
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    11 ms Impulso 15g
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g / 5 ... 150 Hz
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico

  • Contattore Tipo Di Avviamento:
    Compatto Teleinvertitore con Normale Interlock
  • Numero di Contatti Ausiliari NC:
    0
  • Numero di Contatti Ausiliari NO:
    1
  • Numero di Contatti NC:
    0
  • Numero di Contatti:
    3
  • Numero di Poli:
    4
  • Grado Di Inquinamento:
    3
  • Frequenza nominale (f):
    Circuito Principale 60 Hz
    Circuito Principale Di 50 Hz
    Circuito principale DC
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito principale 6 kV
  • Tensione Nominale Di Isolamento (Uio):
    690 V
    acc. UL/CSA 600 V
  • Corrente di funzionamento nominale AC-1 (Ie):
    (220 / 240 V) 40 °C 20 A
    (220 / 240 V), 55 °C 16 A
    (380 / 440 V) 40 °C 20 A
    (380 / 440 V) 55 °C 16 A
    (690 V) 40 °C 6 A
    (690 V) 55 °C 6 A
  • Corrente di funzionamento nominale AC-3 (mie):
    (220 / 230 / 240 V) 55 °C A 11.3 UN
    (380 / 400 V), 55 °C 11,5 A
    (440 V) 55 °C A 10.1 UN
    (500 V) 55 °C 9.2 UN
    (690 V) 55 °C 3.8 UN
  • Tensione Nominale Di Funzionamento:
    Circuito principale 690 V AC
  • Convenzionali in aria Libera Corrente Termica (mith):
    Circuito Principale 20
  • Nominale Del Circuito Di Controllo Tensione (Uc):
    220 ... 240 V AC
  • Bobina Limiti Operativi:
    (acc. a IEC 60947-4-1) per alimentazione AC 0.85 ... 1.1 x Uc (a θ ≤ 55 °C)
  • Grado di Protezione:
    Morsetti del Circuito principale IP20
  • Durata Meccanica:
    10000000 ciclo
  • Collegamento Delle Capacità Del Circuito Principale:
    Flessibile con Puntale 1/2x 1 ... 2.5 mm2
    Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
    Flessibile 1/2x 1 ... 2.5 mm2
    Rigida 1/2x 1 ... 4 mm2
  • Il Collegamento Di Capacità-Circuito Ausiliario:
    Flessibile con Puntale 1/2x 1 ... 2.5 mm2
    Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
    Flessibile 1/2x 1 ... 2.5 mm2
    Rigida 1/2x 1 ... 4 mm2
  • Il Collegamento Per La Capacità Del Circuito Di Controllo:
    Flessibile con Puntale 1/2x 1 ... 2.5 mm2
    Flessibile Isolato con Ghiera 1/2x 1 ... 2.5 mm2
    Flessibile 1/2x 1 ... 2.5 mm2
    Rigida 1/2x 1 ... 4 mm2
  • Coppia Di Serraggio:
    Circuito di controllo 0.8 ... 1.1 N·m
    Circuito principale 0.8 ... 1.1 N·m
  • Filo Di Lunghezza Di Spelatura:
    Circuito ausiliario a 9 mm
    Circuito principale 9 mm
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo 2 W
  • Standard:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito principale 600 V AC
  • Valutazione di cavalli vapore UL/CSA:
    (208 V AC) trifase da 3 kw
    (220 ... 240 V AC) monofase Hp 1,5
    (220 ... 240 V AC) trifase da 3 kw
    (440 ... 480 V AC) trifase 5 Hp
    (550 ... 600 V AC) trifase 5 Hp
  • Uso generale UL/CSA:
    (600 V AC) 16 A
  • Collegamento Capacità del Circuito Principale UL/CSA:
    Stranded 1/2x 10 AWG 22 ...
  • Il collegamento di Capacità Circuito Ausiliario UL/CSA:
    Stranded 1/2x 10 AWG 22 ...
  • Coppia di serraggio UL/CSA:
    Circuito ausiliario a 7 in·lb
    Circuito di controllo 7 in·lb
    Circuito principale 7 in·lb

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • Oggetto: Codice Di Classificazione:
    Q
  • eClass:
    7.0 27371009
  • ETIM 4:
    EC000066 - contattore magnetico, adattatore di commutazione
  • ETIM 5:
    EC000010 - Starter combinazione
  • UNSPSC:
    39121529

ETIM for GJL1311901R8100 Apparecchi elettrici a bassa tensione (EC000010)

Nome caratteristicafunzione (EF000030)
Valore caratteristicacontattore a inversione
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica220 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica220 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica6 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica12 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica5.5 kW
Nome caratteristicapotenza d'esercizio nominale NEMA (EF011960)
Valore caratteristica2.2371 kW
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica3
Nome caratteristicatipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì

DATASHEET - PDF

Titolo
Dimensione
Tipo
VB7-30-10-80 Mini Reversing Contactor - ABB - VB7-30-10 - GJL1311901R8100
99 Kbytes
VB7-30-10 GJL1311901R8100 ABB VB7-30-10-80 Mini contattore di inversione
80 Kbytes
PDF CATALOGUE MOTOR PROTECTION EN
240 Mbytes
