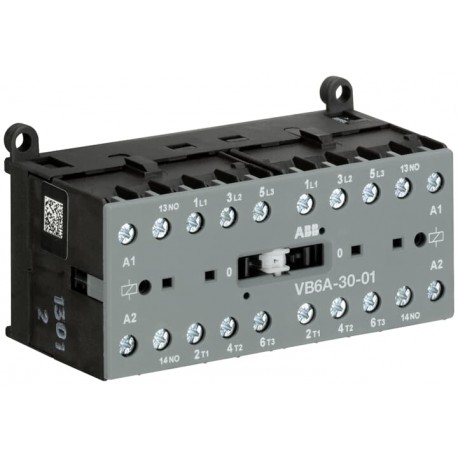

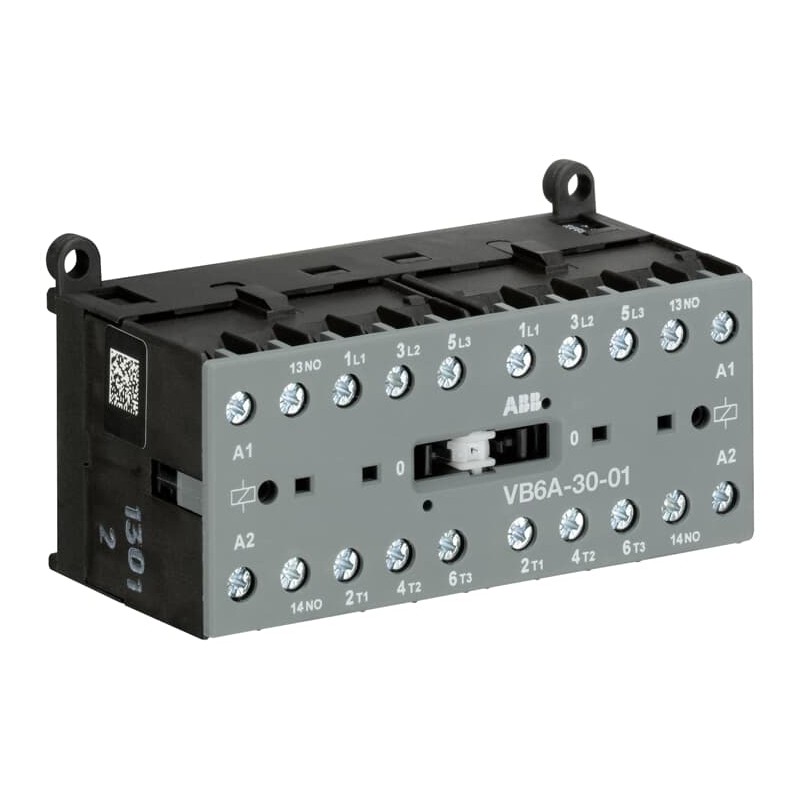

GJL1211911R8014 ABB VB6A-30-01-84 Mini contattore di inversione
GJL1211911R8014
ABB
VB6A-30-01-84 Mini contattore di inversione
VB6A-30-01 MINI INVERTER 110VAC, TOR
VB6A-30-01-84 Minicontattori 110 ... 127 V AC - 3 NO - 0 NC - Screw Terminals
Apparecchi elettrici a bassa tensione > Set contatti
Contattori e relè di sovraccarico > Minicontactors B6-B7
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC205199_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC102046M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 96.2 mm |
| Profondità prodotto | 46.7 mm |
| Altezza prodotto | 57.5 mm |
| Peso netto prodotto | 0.355 kg |
| Diagramma dimensionale | GJL1200447F0001 |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 3P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 250 V DC | |
| Circuito Principale 690 V AC | |
| Circuito Principale 220 V DC | |
| Frequenza nominale (f) | Circuito di Controllo 400 Hz |
| Circuito di Controllo 50 Hz | |
| Circuito di Controllo 60 Hz | |
| Circuito Principale 60 Hz | |
| Circuito Principale 50 Hz | |
| Circuito Principale DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Principale 20 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (220 / 240 V) 40 °C 20 A |
| (220 / 240 V) 55 °C 16 A | |
| (380 / 440 V) 40 °C 20 A | |
| (380 / 440 V) 55 °C 16 A | |
| (690 V) 40 °C 6 A | |
| (690 V) 55 °C 6 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (230 V) 55°C 9 A |
| (400 V) 55 °C 9 A | |
| (500 V) 55 °C 6.5 A | |
| (690 V) NO 55°C 3.5 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (440 V AC) 3 A |
| (24 V) 4 A | |
| (120 V) 4 A | |
| (240 V) 4 A | |
| (500 V) 2 A | |
| (380 / 400 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2.5 A |
| (110 V) 0.7 A | |
| (220 / 240 V) 0.4 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (230 V) Three Phase 2.2 kW |
| (400 V) Tre Fasi 4 kW | |
| (500 V) Three Phase 4 kW | |
| (690 V) Three Phase, NO 3 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie / AC-3 |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie / AC-3 |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 64 A |
| Tensione nominale di isolamento (Ui) | 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-15 600 cicli orari | |
| AC-3 600 cicli orari | |
| DC-1 600 cicli orari | |
| DC-13 600 cicli orari | |
| DC-3 600 cicli orari | |
| Durata meccanica | Nr. Operations 10000000 ciclo (i) |
| Capacità di commutazione minima | Circuito Ausiliare 17 V |
| Circuito Ausiliare 5 mA | |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) per alimentazione AC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| (secondo IEC 60947-4-1) per alimentazione DC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) | |
| Tensione nominale circuito di controllo (Uc) | 110 ... 127 V AC |
| Consumo bobina | Valore Medio di Ritenuta 50 Hz 3.5 V·A |
| Valore Medio di Attrazione 50 Hz 3.5 V·A | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 1 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito Principale 9 mm | |
| Grado di protezione | Terminali del Circuito Ausiliario IP20 |
| Terminali del Circuito di Controllo IP20 | |
| Terminali del Circuito Principale IP20 | |
| Cacciavite raccomandato | M3 |
| Pozidriv 1 | |
| Coppia di serraggio | Control Circuit 0.8 ... 1.1 N·m |
| Circuito Principale 0.8 ... 1.1 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Minicontattori |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Potenza nominale di impiego UL/CSA | (300 V AC) 12 A |
| Portata UL/CSA | (115 V AC) Single Phase 0.25 Hp |
| (200 V AC) Tre Fasi 1 Hp | |
| (220 ... 240 V AC) Tre Fasi 2 Hp | |
| (230 V AC) Single Phase 0.5 Hp | |
| (440 ... 480 V AC) Tre Fasi 3 Hp | |
| (550 ... 600 V AC) Tre Fasi 1 Hp | |
| Sezioni dei cavi circuito principale UL/CSA | Stranded 1/2x 22-10 AWG |
| Sezioni dei cavi circuito ausiliario UL/CSA | Stranded 1/2x 22-10 AWG |
| Contatto nominale UL/CSA | A600 |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Control Circuit 7 in·lb | |
| Circuito Principale 7 in·lb | |
| Amperaggio motore uso pieno carico | (115 V AC) Single Phase 5.8 A |
| (200 V AC) Tre Fasi 4.8 A | |
| (220 ... 240 V AC) Tre Fasi 6.8 A | |
| (230 V AC) Single Phase 4.9 A | |
| (440 ... 480 V AC) Tre Fasi 4.8 A | |
| (550 ... 600 V AC) Tre Fasi 1.7 A | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -20 ... +55 °C |
| In magazzino -40 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SBC100156C0269 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200410H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificato CB | 1SAA938000-2002 |
| Certificato CQC | CQC2003010304064033 |
| Declaration of Conformity - CCC | 2020980304001854 |
| Dichiarazione di conformità - CE | 1SAD101100-3101 |
| Declaration of Conformity - UKCA | 1SAD201100-3101 |
| DNV GL Certificate | 1SAA938000-0306 |
| Certificato EAC | 1SAA920000-2702 |
| Certificato KC | 1SAA938000-1501 |
| Certificato RMRS | 1SAA938000-0704 |
| Certificato UL | E191658-19881208 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 5 pezzo (i) |
| Larghezza imballo livello 1 | 115 mm |
| Profondità imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 54 mm |
| Peso lordo imballo livello 1 | 1.845 kg |
| EAN imballo livello 1 | 4013614414213 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000010 - combinazione di contattori |
| ETIM 8 | EC000010 - Combination of contactors |
| ETIM 9 | EC000010 - Combination of contactors |
| eClass | V11.0 : 27371009 |
| UNSPSC | 39121529 |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | contattore a inversione |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 110 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 110 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 6 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 9 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 4 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 1.4914 kW |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
| montaggio su guida portante possibile (EF003972) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| VB6A-30-01-84 Mini Reversing Contactor - ABB - VB6A-30-01 - GJL1211911R8014 | 100 Kbytes |
|
| VB6A-30-01 GJL1211911R8014 ABB VB6A-30-01-84 Mini contattore di inversione | 80 Kbytes |
|
