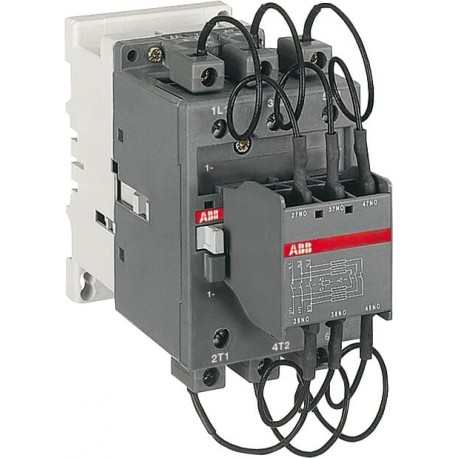

UAF75-30-00RA 1SBL417024R7200 ABB Contattore UAF75-30-00RA 20-60V DC
UAF75-30-00RA
1SBL417024R7200
ABB
Contattore UAF75-30-00RA 20-60V DC
UAF75-30-00RA 20-60V DC Contactor
Contattori e relè di sovraccarico > Contactors "A" SECRLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC101145L0202 |
| Istruzioni e manuali | 1SBC101002M5501 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Profondità prodotto | 140.4 mm |
| Altezza prodotto | 150 mm |
| Peso netto prodotto | 1.35 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 3P |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| Tensione nominale di funzionamento | Circuito Principale 690 V |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Potenza nominale di funzionamento AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 35 kvar |
| (230 / 240 V) 55 °C, 50 / 60 Hz 30 kvar | |
| (230 / 240 V) 70 °C, 50 / 60 Hz 25 kvar | |
| (400 / 415 V) 40 °C, 50 / 60 Hz 60 kvar | |
| (400 / 415 V) 70 °C, 50 / 60 Hz 41 kvar | |
| (400 / 415 V) 55 °C, 50 / 60 Hz 50 kvar | |
| (440 V) 40 °C, 50 / 60 Hz 65 kvar | |
| (440 V) 55 °C, 50 / 60 Hz 53 kvar | |
| (440 V) 70 °C, 50 / 60 Hz 45 kvar | |
| (500 / 550 V), 40 °C, 50 / 60 Hz 75 kvar | |
| (500 / 550 V) 55 °C, 50 / 60 Hz 65 kvar | |
| (500 / 550 V) 70 °C, 50 / 60 Hz 55 kvar | |
| (690 V) 40 °C, 50 / 60 Hz 100 kvar | |
| (690 V) 55 °C, 50 / 60 Hz 80 kvar | |
| (690 V) 70 °C, 50 / 60 Hz 70 kvar | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-4-1 1000 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale circuito di controllo (Uc) | Funzionamento in DC 20 ... 60 V |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715 | |
| Montaggio con viti (non in dotazione) | 2 x M6 Screws Placed Diagonally |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP semplificato | 25a46d16-da79-464c-a964-0b93f4e98f7b Germania (DE) |
| 2e0d5fd3-268f-4a12-beaf-98b22115db75 Paesi Bassi (Olanda) (NL) | |
| 45463e87-8a25-4f6f-92a4-82cc1c7db147 Italia (IT) | |
| 461dc80c-ce98-4a3b-b7a6-c9ce640316cb Svezia (SE) | |
| 4b9e1657-a4a7-4439-aac2-cb639bbf183f Grecia (GR) | |
| 4bb40830-c159-427e-913d-50b7569a8673 Portogallo (PT) | |
| 6b621ce7-fa47-418a-96cb-8cfa736dd8e4 Belgio (BE) | |
| 6b8eccec-cfc5-4e5a-a110-3e5b32ba38c1 Croazia (HR) | |
| 94bf69f5-78b0-4024-8971-c3ec69bd39f0 Repubblica Ceca (CZ) | |
| 9c9cf6c5-0ea2-41fa-813a-9d200fdedf20 Ungheria (HU) | |
| 9e71ec46-eea2-400b-b5e0-c8e7c6e0594d Estonia (EE) | |
| b4269bd5-6d1f-4e12-b66b-0accdb97e8a7 Polania (PL) | |
| bad66f67-a1b9-4b83-a2af-1df528a5e857 Danimarca (DK) | |
| bc4c7a74-325f-4924-b543-3a0fbeff5b18 Spagna (ES) | |
| bf852609-cd11-4d13-a3c8-1045d32c7acd Norvegia (NO) | |
| bf8bc757-6ebc-44e6-9eb4-8a044aa6a02b Francia (FR) | |
| c64925c8-bcd1-423f-8392-4763ff3e9f0f Finlandia (FI) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SBD250805U1000 |
| Declaration of Conformity - UKCA | 1SBD250822U1000 |
| Certificato EAC | EAC_RU C-FR ME77 B02628 |
| Certificato GOST | GOST_POCCFRME77B07175 |
| Certificato UL | UL-US-L312527-1101-21215991-6 |
| UL-CA-2139468-4 | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 160 mm |
| Profondità imballo livello 1 | 200 mm |
| Altezza imballo livello 1 | 85 mm |
| Peso lordo imballo livello 1 | 1.35 kg |
| EAN imballo livello 1 | 3471522372222 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001079 - contattore condensatore |
| ETIM 8 | EC001079 - Capacitor contactor |
| ETIM 9 | EC001079 - Capacitor contactor |
| eClass | V11.0 : 27371006 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4756 >> Capacitor magnet contactor |
