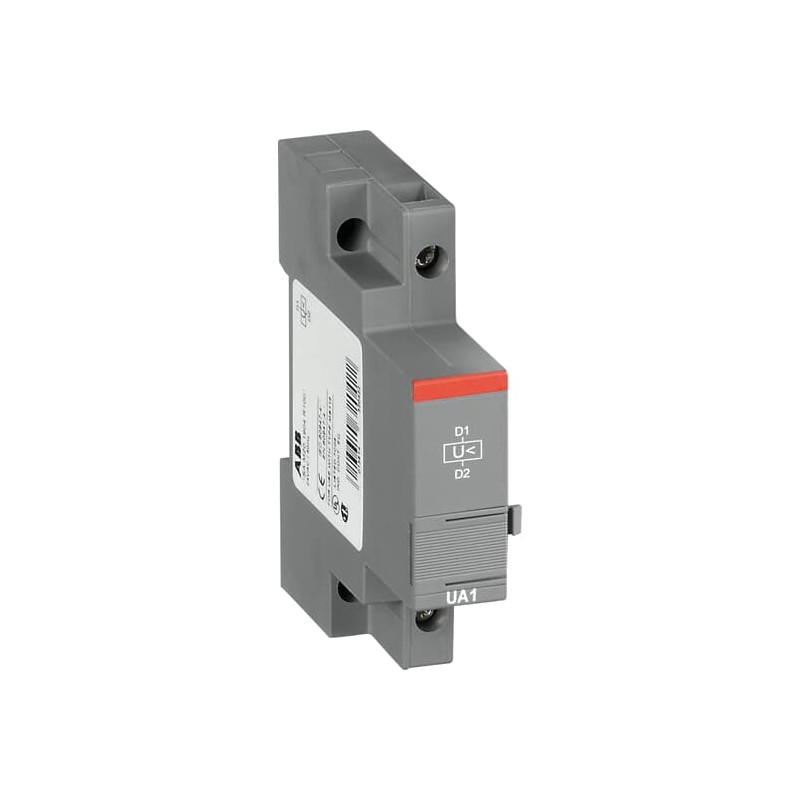

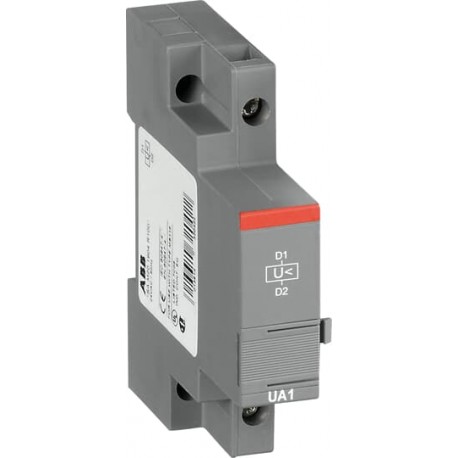

1SAM201904R1005 ABB UA1-230 sottotensione uscita
1SAM201904R1005
ABB
UA1-230 sottotensione uscita
UA1-230 BOB. MiN.TENS. 230VAC P/MS116/32
UA1-230 Alimentazione 230 V c.a.
Apparecchi elettrici a bassa tensione > breaker per basse tensioni
Salvamotori > Electronic motor protection relays Mx116 and Mx132
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| 2CDC131120M6801 | |
| 2CDC131081M6801 | |
| 2CDC131082M6801 | |
| Istruzioni e manuali (parte 3) | 1SBC100214C0202 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 18 mm |
| Altezza prodotto | 90 mm |
| Profondità prodotto | 75.5 mm |
| Peso netto prodotto | 0.1 kg |
| Dati tecnici | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Tensione nominale di isolamento (Ui) | 690 V |
| Perdita di potenza | 18.5 W |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.2 N·m |
| Lunghezza di spelatura cavo | Circuito Ausiliare 10 mm |
| Cacciavite raccomandato | Pozidriv 2 |
| Posizione di montaggio | Posizione 1 a 6 |
| Norme di riferimento | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Note | The mechanical and electrical durability of manual motor starters in combination with UA1/AA1 is reduced. Values are provided on request. |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 16-12 AWG |
| Stranded 1/2x 16-12 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -50 ... +80 °C | |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 1SAA963001-0101 |
| Certificato BV | 1SAA963002-0201 |
| Certificato cUL | cUL_E137861 |
| Dichiarazione di conformità - CE | 1SAD101100-3411 |
| Declaration of Conformity - UKCA | 1SAD201100-3411 |
| DNV GL Certificate | 1SAA963001-0304 |
| Certificato LR | 1SAA963001-0502 |
| 1SAA918001-0501 | |
| Certificato RINA | 1SAA963002-0802 |
| Certificato UL | UL_E137861 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 93 mm |
| Profondità imballo livello 1 | 25 mm |
| Altezza imballo livello 1 | 80 mm |
| Peso lordo imballo livello 1 | 0.11 kg |
| EAN imballo livello 1 | 4013614320460 |
| Unità imballo livello 2 | carton 80 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 9.175 kg |
| EAN imballo livello 2 | 4013614526121 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001022 - Under voltage coil |
| ETIM 10 | EC001022 - Under voltage coil |
| eClass | V11.0 : 27370417 |
| UNSPSC | 39121010 |
| Codice categoria granulare IDEA (IGCC) | 4148 >> Under voltage coil |
| E-Number (Finland) | 3706030 |
| E-Number (Norway) | 4364289 |
| E-Number (Sweden) | 3112029 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 230 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 240 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| ritardato (EF001541) | No |
| adatto per disgiuntore (EF005863) | No |
| adatto per interruttore di carico (EF001543) | No |
| adatto per salvamotore (EF005826) | Sì |
| adatto per relè di sovraccarico (EF001545) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 70 Mbytes |
|
| UA1-230 Undervoltage Release - ABB - UA1-230 - 1SAM201904R1005 | 87 Kbytes |
|
| UA1-230 1SAM201904R1005 ABB UA1-230 sottotensione uscita | 59 Kbytes |
|
