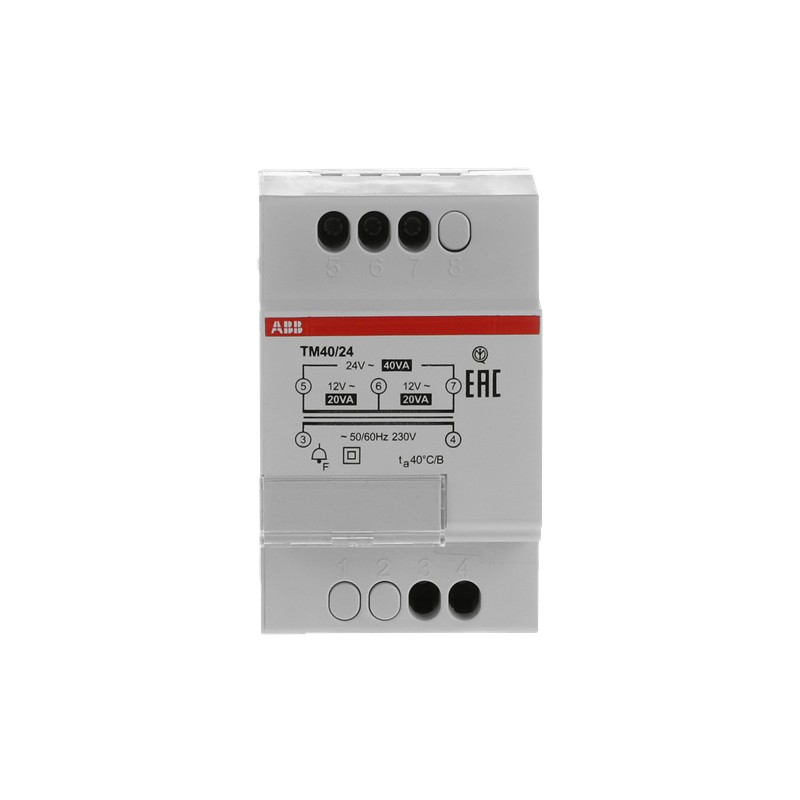

ABB 2CSM228785R0802 2CSM228785R0802 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

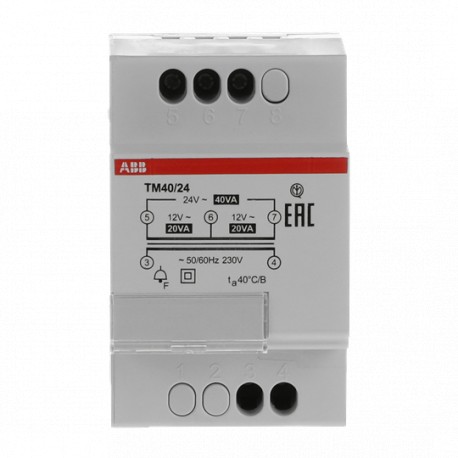

2CSM228785R0802 ABB Trasf.tensione anelli TM40/24V

Riferimento: 2CSM228785R0802

Produttore: ABB

Descrizione:

Trasf.tensione anelli TM40/24V
Trasferimento di tensione per campanelli TM40/24V
Trasformatori per campanelli TM

Categorie:

  • apparecchi per montaggio su guida DIN/armadio > trasformatore per campanello
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 71,57 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
ApplicazioneResidential
Alimentazione40 V·A
Classe di isolamentoB
Coppia di serraggio0.5 N·m
Transformer TypeFail - Safe Bell Transformers
Opzioni forniteNone
NoteSuitable for loads that require a discontinuous supply. Double insulation between primary and secondary windings
Capacità di connessione2.5 mm²
Lunghezza di spelatura cavo9 mm
Electrical
Tensione primaria230 V
Tensione secondaria(5-6) & (6-7) 12 V AC
(5-7) 24 V AC
Corrente secondaria1.66 A
Corrente d'uscita massima (Iout)3.33 A
Frequenza nominale (f)50/60 Hz
Perdita di potenza3 W
Potenza d'uscita nominale40 W
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSA14 AWG
Material Compliance
Informazioni RoHS2CSC446004K0201
Dichiarazione RoHSSecondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti
Data RoHS25/06/2009 0.00.00
REACH Declaration9AKK108467A9482
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20240429
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business To Consumer
Dati ambientali
Temperatura ambienteIn funzione +10 ... +40 °C
Grado di protezioneIP20
Dimensioni
Larghezza in numero di intervalli modulari3
Larghezza prodotto52.5 mm
Altezza prodotto85 mm
Profondità prodotto65 mm
Peso netto prodotto450 g
Ordinazione
Unità imballo livello 1box 4 pezzo (i)
Peso lordo imballo livello 11.8 kg
E-Number (Norway)5469057
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CSC446004K0201
Certificato IMQ9AKK107992A6758
Installation
Schema elettrico9AKK108467A7358
Download Piu' Usati
Scheda tecnica9AKK107991A8329
Classificazioni e standard esterni
ETIM 9EC001547 - Bell transformer
ETIM 10EC001547 - Bell transformer
eClassV11.0 : 27031190
Codice classificazione oggettoT
Norme di riferimentoIEC/EN 61558-2-8
Ente di certificazioneIMQ

ETIM for 2CSM228785R0802 Apparecchi per montaggio su guida DIN/a incasso (EC001547)

Nome caratteristicatensione primaria (EF003775)
Valore caratteristica230 V
Nome caratteristicamax. potenza d'uscita (EF001507)
Valore caratteristica40 W
Nome caratteristicacorrente d'uscita max. (EF001315)
Valore caratteristica3.33 A
Nome caratteristicaa parete (EF003681)
Valore caratteristicaNo
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaSì
Nome caratteristicalunghezza (EF001438)
Valore caratteristica65 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica52.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica85 mm
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicaa prova di corto circuito (EF003696)
Valore caratteristicaSì
Nome caratteristicaprotezione termica (EF003782)
Valore caratteristicaNo
Nome caratteristicacon interruttore ACC/CHIUS (EF000488)
Valore caratteristicaNo
