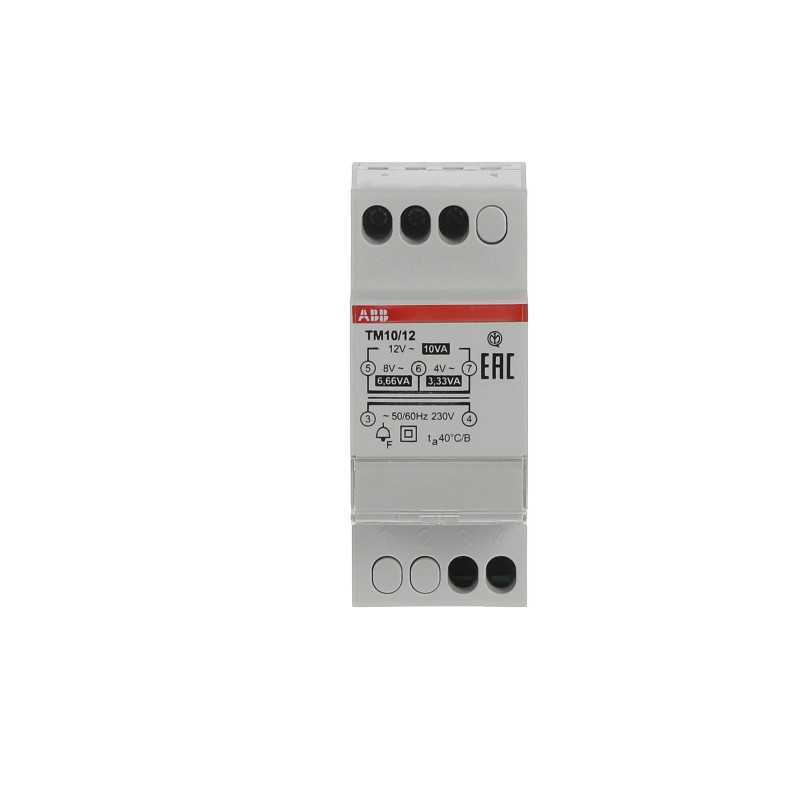

ABB 2CSM228715R0802 2CSM228715R0802 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CSM228715R0802 ABB Trasf.tensione anelli TM10/12V

Riferimento: 2CSM228715R0802

Produttore: ABB

Descrizione:

Trasf.tensione anelli TM10/12V
Trasferimento di tensione per campanelli TM10/12V
Trasformatore a campana a sicurezza TM10/12

Categorie:

  • apparecchi per montaggio su guida DIN/armadio > trasformatore per campanello
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 43,64 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Tecnica
applicazioneResidenziale
Alim. elettrico.10 V·A
Classe IsolationB
Coppia di serraggio0,5 N·m
Tipo di trasformatoreGuasto - Trasformatori Safe Bell
Opzioni fornitenessuno
osservazioniAdatto a carichi che richiedono un'alimentazione discontinua. Doppio isolamento tra avvolgimenti primari e secondari
Capacità di connessione2,5 mm²
Lunghezza di spelatura del cavo9 millimetri
Elettrico
Tensione primaria230 V
Stress secondario(6-7) 4 V CA
(5-6) 8 V CA
(5-7) 12 V CA
Corrente secondaria0,83 A
Corrente di uscita massima (ICambio)2.5 A
Frequenza nominale (f)50/60 Hz
Perdita di potenzaTotale 2,5 W
Potenza nominale10 W
Tecnica UL/CSA
Capacità di Connessione UL/CSA14 AWG
Conformità dei materiali
Informazioni RoHS2CSC446004K0201
Stato RoHSA seguito della Direttiva UE 2002/95/CE del 18 agosto 2005 e della sua modifica
Dichiarazione REACH9AKK108467A9482
Informazioni REACHVero: contiene sostanze > lo 0,1% in massa
Data REACH20240429
Modello di notifica dei minerali provenienti da zone di conflitto (CMRT)9AKK108468A3363
Categoria RAEE5. Piccola attrezzatura (nessuna dimensione esterna superiore a 50 cm)
RAEE B2C / B2BDal business al consumatore
Ambiente
TemperaturaFunzionamento da +10 a +40 °C
Grado di protezioneIP20
dimensioni
Larghezza in numero di spazi modulari2
Larghezza del prodotto35 mm
Altezza del prodotto85 mm
Lunghezza del prodotto65 mm
Peso del prodotto300 g
classificazione
Unità di imballaggio di livello 1Scatola 6 pezzi
Peso dell'imballaggio Livello 12,1 kg
Numero E (Norvegia)5469050
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE2CSC446004K0201
Certificato IMQ9AKK107992A6765
Installazione
Schema9AKK108467A7351
Download popolari
Dati tecnici, informazioni tecniche9AKK107991A8329
Classificazioni e standard esterni
ETIM 9EC001547 - Trasformatore a campana
ETIM 10EC001547 - Trasformatore a campana
Unspsc39121026
Classe EV11.0 : 27031190
Codice di classificazione degli oggettiT
StandardIEC/EN 61558-2-8
Agenzia di certificazioneIMQ

ETIM for 2CSM228715R0802 Apparecchi per montaggio su guida DIN/a incasso (EC001547)

Nome caratteristicatensione primaria (EF003775)
Valore caratteristica230 V
Nome caratteristicamax. potenza d'uscita (EF001507)
Valore caratteristica10 W
Nome caratteristicacorrente d'uscita max. (EF001315)
Valore caratteristica2.5 A
Nome caratteristicaa parete (EF003681)
Valore caratteristicaNo
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaSì
Nome caratteristicalunghezza (EF001438)
Valore caratteristica65 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica35 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica85 mm
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica2
Nome caratteristicaa prova di corto circuito (EF003696)
Valore caratteristicaSì
Nome caratteristicaprotezione termica (EF003782)
Valore caratteristicaNo
Nome caratteristicacon interruttore ACC/CHIUS (EF000488)
Valore caratteristicaNo
