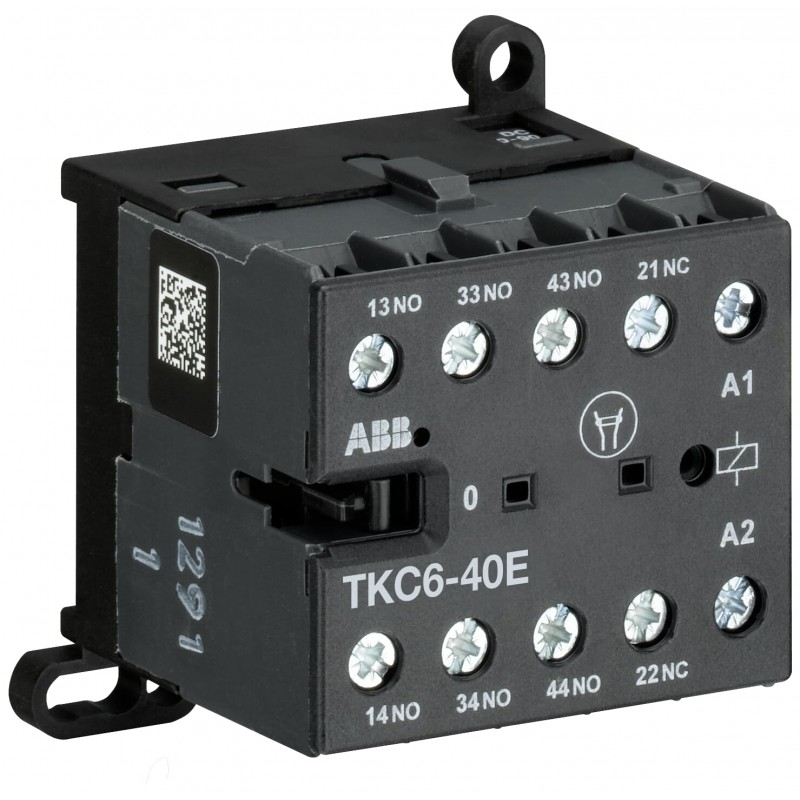

GJH1213061R6402 ABB TKC6-40E-62 Mini contattore relè 77-143VDC
Riferimento: GJH1213061R6402
Produttore: ABB
Descrizione:
TKC6-40E-62 Mini contattore relè 77-143VDC
TKC6-40E MINICONT. AUX. 77-143Vdc
TKC6-40E-62Minicontattori77 ... 143 V DC4NO0NCScrew Terminals
Categorie:
- Apparecchi elettrici a bassa tensione > Contattore ausiliario
- ABB > Contattori e relè di sovraccarico > Minicontactors B6-B7
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC205064_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC102001C0202 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 52.5 mm |
| Profondità prodotto | 46.5 mm |
| Altezza prodotto | 57.5 mm |
| Peso netto prodotto | 0.18 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 0 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 4 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 250 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito di Controllo DC | |
| Circuito Principale 60 Hz | |
| Circuito Principale 50 Hz | |
| Circuito Principale DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare 6 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 V) 4 A |
| (120 V) 4 A | |
| (240 V) 4 A | |
| (400 V) 3 A | |
| (500 V) 2 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2.5 A |
| (110 V) 0.7 A | |
| (220 / 240 V) 0.4 A | |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 6 A |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 600 cicli orari |
| DC-13 600 cicli orari | |
| Durata meccanica | Nr. Operations 10000000 ciclo (i) |
| Capacità di commutazione minima | 17 V |
| 5 mA | |
| Limiti d'esercizio bobina | (secondo IEC 60947-5-1) per alimentazione DC Uc Min. ... Uc Max. (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 77 ... 143 V DC |
| Consumo bobina | Valore Medio di Ritenuta DC 5 W |
| Valore Medio di Attrazione DC 5 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.32 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Grado di protezione | Terminali del Circuito Ausiliario IP20 |
| Terminali del Circuito di Controllo IP20 | |
| Cacciavite raccomandato | M3 |
| Pozidriv 1 | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.1 N·m |
| Control Circuit 0.8 ... 1.1 N·m | |
| Circuito Principale 0.8 ... 1.1 N·m | |
| Tipo di morsetto | Screw Terminals |
| Tipo di mini contattore | Mini Contactor Relay |
| Nome prodotto | Minicontattori |
| Note | No CA6 or CAF6 mountable |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Ausiliario 600 V AC/DC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 5 A |
| Dati ambientali | |
| Temperatura ambiente | In funzione -30 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 3g 3 ... 150 Hz |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SBC100156C0269 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200409H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SAD101100-3101 |
| Declaration of Conformity - UKCA | 1SAD201100-3101 |
| Certificato EAC | 1SAA938001-2701 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 115 mm |
| Profondità imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 54 mm |
| Peso lordo imballo livello 1 | 1.87 kg |
| EAN imballo livello 1 | 4013614412004 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000196 - contattore ausiliario, relè |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
ETIM for GJH1213061R6402 Apparecchi elettrici a bassa tensione (EC000196)
Nome caratteristica
Valore caratteristica
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica143 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicacorrente d'esercizio nominale Ie, 400 V (EF001378)
Valore caratteristica3 A
Nome caratteristicatipo di collegamento circuito elettrico ausiliario (EF006820)
Valore caratteristicaraccordo a vite
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicabarra DIN
Nome caratteristicainterfaccia (EF000594)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaadatto a comando manuale (EF002978)
Valore caratteristicaNo
