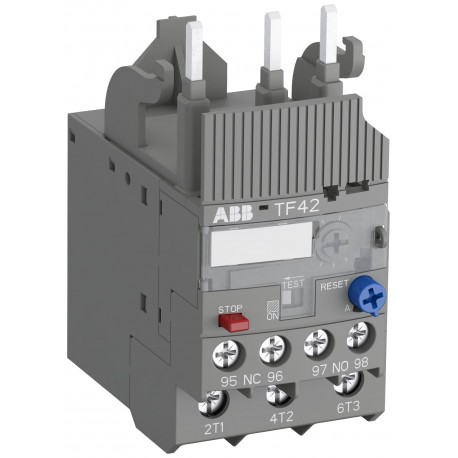

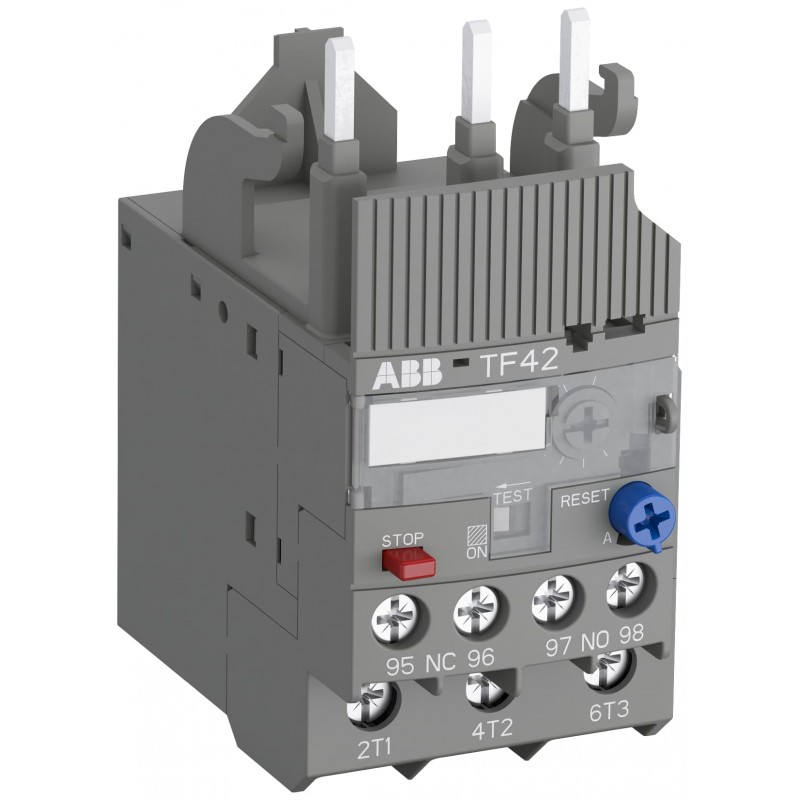

TF42-1.0 1SAZ721201R1023 ABB TF42-1.0 relè di sovraccarico termico
1SAZ721201R1023
ABB
TF42-1.0 relè di sovraccarico termico
apparecchi elettrici a bassa tensione > relè di sovraccarico termico
Contattori e relè di sovraccarico > Thermal Relays
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Dettagli
▲Il TF42-1.0 relè di sovraccarico termico ed economico, elettromeccanico dispositivo di protezione per il circuito principale. Offre affidabile e veloce di protezione per i motori in caso di sovraccarico o di guasto di fase. Il dispositivo è dotato di viaggio di classe 10. Ulteriori caratteristiche sono la compensazione della temperatura, viaggio di contatto (NC) contatto di segnalazione (NO), automatico o manuale reset selezionabile, sgancio libero, funzione di ARRESTO e un viaggio indicazione. Relè di protezione sono collegati direttamente al blocco dei contattori. Unico kit di montaggio sono disponibili come accessorio.
Ordinazione
- EAN:
- 4013614398049
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85364900
Dimensioni
- Netto Del Prodotto Larghezza:
- 45mm
- Netto Del Prodotto Altezza:
- 88.3mm
- Netto Del Prodotto Profondità:
- 70.5mm
- Peso Netto Del Prodotto:
- 0.13kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 1 pezzo
- Pacchetto Di Livello 1, Larghezza:
- 48 mm
- Pacchetto Di Livello 1 Altezza:
- 92 mm
- Pacchetto Di Livello 1 Lunghezza:
- 78 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.145 kg
- Pacchetto Di Livello 2 Unità:
- 48 pezzo
- Pacchetto Di Livello 2 Per La Larghezza:
- 280 mm
- Pacchetto Di Livello 2 Di Altezza:
- 210 mm
- Pacchetto Di Livello 2 Lunghezza:
- 395 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 7.346 kg
- Pacchetto di Livello 2 EAN:
- 4013614440083
Tecnico
- Gamma Di Impostazione:
- 0.74 ... 1 A
- Tensione Nominale Di Funzionamento:
- Circuito ausiliario a 600 V AC/DC
Circuito principale 690 V AC
- Corrente Di Funzionamento Nominale (Mie):
- 1
- Corrente di funzionamento nominale AC-3 (mie):
- 1
- Frequenza nominale (f):
- Circuito Ausiliario A 50 Hz
Circuito Ausiliario A 60 Hz
Circuito ausiliario DC
Circuito Principale Di 50 Hz
Circuito Principale 60 Hz
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- Circuito ausiliario a 6 kV
Circuito principale 6 kV
- Tensione Nominale Di Isolamento (Uio):
- 690 V
- Numero di Poli:
- 3
- Numero di Contatti Ausiliari NC:
- 1
- Numero di Contatti Ausiliari NO:
- 1
- Numero di Poli Protetti:
- 3
- Convenzionali in aria Libera Corrente Termica (mith):
- Circuito ausiliario NC 6
Circuito ausiliario N. 4 UN
- Corrente di funzionamento nominale AC-15 (Ie):
- (120 V) NC 3
(120 V) N 0,75 A
(240 V) NC 3
(240 V) N 0,75 A
(400 V) NC 0,75 A
(400 V) N 0,75 A
(500 V) NC 0,75 A
(500 V) N 0,75 A
- Corrente di funzionamento nominale DC-13 (Ie):
- (125 V) NC 0.55 UN
(125 V) N 0.55 UN
(24 V) NC 1,25
(24 V) N 1,25
(250 V) NC 0.27 UN
(250 V) N 0.27 UN
(500 V) NC 0,15 A
(500 V) 0.15 UNA
(60 V) NC 0.55 UN
(60 V) N 0.55 UN
- Grado di Protezione:
- IP20
- Grado Di Inquinamento:
- 3
- Il Collegamento Di Capacità-Circuito Ausiliario:
- Flessibile con Puntale 1/2x 0.75 ... 2.5 mm2
Flessibile con isolamento del Puntale 1x 0.75 ... 2.5 mm2
Flessibile con isolamento del Puntale 2x 0,75 ... 1,5 mm2
Flessibile 1/2x 0.75 ... 1 mm2
Flessibile 1/2x 1 ... 2.5 mm2
Rigida 1/2x 0.75 ... 4 mm2
- Collegamento Delle Capacità Del Circuito Principale:
- Flessibile con Puntale 1/2x 0.75 ... 4 mm2
Flessibile Isolato con Ghiera 1/2x 0.75 ... 4 mm2
Flessibile 1/2x 0.75 ... 4 mm2
Rigida 1/2x 0.75 ... 4 mm2
- Coppia Di Serraggio:
- Circuito ausiliario a 1 ... 1.5 N·m
Circuito principale da 2,5 a 2,7 N·m
- Filo Di Lunghezza Di Spelatura:
- Circuito ausiliario a 9 mm
Circuito principale 12 mm
- Si Consiglia La Vite Driver:
- Circuito Principale Pozidriv 2
- Posizione Di Montaggio:
- Posizione 1 alla 5
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 1.1 2.0 W ...
- Adatto Per:
- AF09
AF12
AF16
AF26
AF30
AF38
- Standard:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +60 °C
Operazione Di Compensazione -25 ... +60 °C
Archiviazione -50 ... +80 °C
- Temperatura Dell'Aria E Di Compensazione:
- Sì
- Altitudine Operativa Massima Ammissibile:
- 2000 m
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 11 ms Impulso 25g
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 5g / 3 ... 150 Hz
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica
Tecnico UL/CSA
- Tensione massima UL/CSA:
- Circuito principale 600 V AC
- Amperaggio UL/CSA:
- 1
- Contatto UL/CSA:
- (NC) B600
(NC) Q600
(NO:) Q600
(NO:) D300
- Collegamento Capacità del Circuito Principale UL/CSA:
- Flessibile 1/2x 10 AWG 18 ...
Stranded 1/2x 10 AWG 18 ...
- Il collegamento di Capacità Circuito Ausiliario UL/CSA:
- Flessibile 1/2x 18 ... 12 AWG
Stranded 1/2x 18 ... 12 AWG
- Coppia di serraggio UL/CSA:
- Circuito ausiliario 9 ... 13 in·lb
Circuito principale 13 ... 22 in·lb
I certificati e le Dichiarazioni (Numero Documento)
- ABS Certificato:
- 1SAA941001-0101
- Certificato ATEX:
- 1SAA941001-3901
- BV Certificato:
- 1SAA941001-0202
- CB Certificato:
- 1SAA941009-2001
- Certificato CCC:
- 1SAA941002-3805
- cUL Certificato:
- 1SAA941001-1702
- cUR Certificato:
- cUL_E48139
- Dichiarazione di Conformità CE:
- 1SAD938504-0181
- Certificato DNV:
- 1SAA941002-0301
- GL Certificato:
- 1SAA941007-0401
- Certificato GOST r:
- 1SAA941001-2701
- Certificato LR:
- 1SAA941001-0501
- RINA Certificato:
- 1SAA941000-0801
- RMRS Certificato:
- 1SAA941000-0703
- RoHS Informazioni:
- 1SAA941006-4402
- Il Certificato dell'UL:
- UL_E48139
Classificazioni
- Oggetto: Codice Di Classificazione:
- F
- eClass:
- 7.0 27371501
- E-nummer:
- 3211961
- ETIM 4:
- EC000106 - relè di sovraccarico Termico
- ETIM 5:
- EC000106 - relè di sovraccarico Termico
- UNSPSC:
- 39121521
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| TF42-1.0 Thermal Overload Relay - ABB - TF42-1.0 - 1SAZ721201R1023 | 99 Kbytes |
 |
| TF42-1.0 1SAZ721201R1023 ABB TF42-1.0 relè di sovraccarico termico | 71 Kbytes |
|
