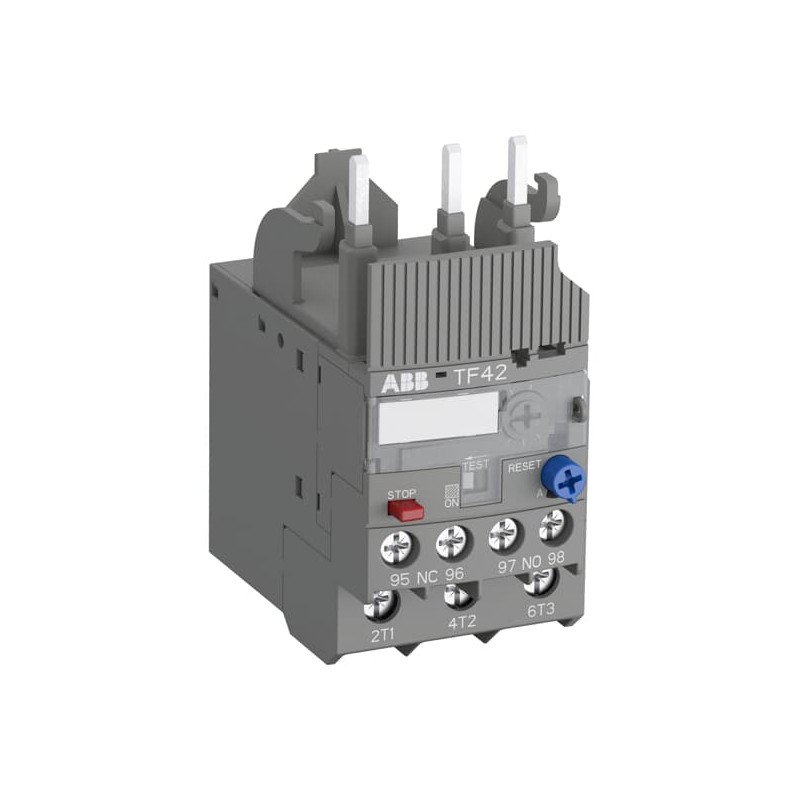

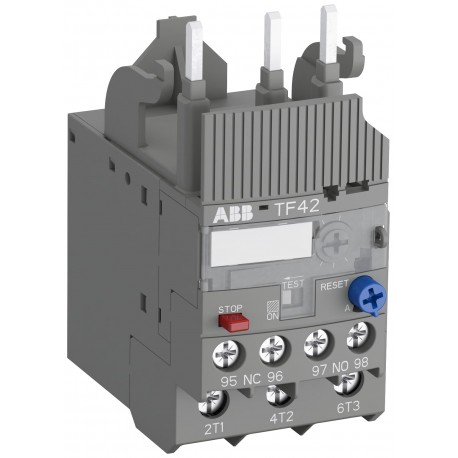

1SAZ721201R1005 ABB TF42-0.13 relè di sovraccarico termico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAZ721201R1005 ABB TF42-0.13 relè di sovraccarico termico

1SAZ721201R1005

ABB

TF42-0.13 relè di sovraccarico termico

TF42-0.13 RELe TeRM CLASSE 10, 0.10-0.13

TF42-0.13 Salvamotori e relè termici 0.10 ... 0.13 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > relè di sovraccarico termico

Contattori e relè di sovraccarico > Thermal Relays

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $66.33
Prezzo unitario: $66.33
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica2CDC106023D0201
Istruzioni e manuali2CDC106022M6802
Istruzioni e manuali (parte 2)1SAC200017M0002
Ex Operating Instructions2CDC106076M6801
Time-Current Characteristic Curve1SAZ700506F0001
CAD Dimensional Drawing2CDC001079B0201
Diagramma dimensionale1SAZ700405F0001
Dimensioni
Larghezza prodotto45 mm
Altezza prodotto88.3 mm
Profondità prodotto70.5 mm
Peso netto prodotto0.13 kg
Dati tecnici
Campo di impostazione0.10 ... 0.13 A
Tensione nominale di funzionamentoCircuito Ausiliario 600 V AC/DC
Circuito Principale 690 V AC
Circuito Principale 600 V DC
Corrente nominale di funzionamento (Ie)0.13 A
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Circuito Principale 6 kV
Tensione nominale di isolamento (Ui)690 V
Numero di poli3P
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA1
Numero di poli protetti3
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare NC 6 A
Circuito Ausiliare NO 4 A
Corrente nominale di funzionamento AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 0.5 A
(240 V) NC 3 A
(240 V) NO 0.5 A
(400 V) NC 0.75 A
(400 V) NO 0.5 A
(500 V) NC 0.75 A
(500 V) NO 0.5 A
Corrente nominale di funzionamento DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grado di protezioneIP20
Grado di inquinamento3
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flessibile 1/2x 0.75 ... 1 mm²
Flessibile 1/2x 1 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flessibile 1/2x 0.75 ... 4 mm²
Rigid 1/2x 0.75 ... 4 mm²
Coppia di serraggioCircuito Ausiliare 1 ... 1.2 N·m
Circuito Principale 1.5 ... 2.5 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Circuito Principale 12 mm
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Perdita di potenzaa Condizioni Operative Nominali per Polo 1.1 ... 2.0 W
Idoneo perAF09
AF12
AF16
AF26
AF30
AF38
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Contatto nominale UL/CSA(NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Sezioni dei cavi circuito principale UL/CSAFlessibile 1/2x 18-10 AWG
Stranded 1/2x 18-10 AWG
Sezioni dei cavi circuito ausiliario UL/CSAFlessibile 1/2x 18-12 AWG
Stranded 1/2x 18-12 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 9 ... 11 in·lb
Circuito Principale 13 ... 22 in·lb
Dati ambientali
Temperatura ambienteIn funzione -25 ... +60 °C
Operation Compensated -25 ... +60 °C
In magazzino -50 ... +80 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 25g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 3 ... 150 Hz
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200429H0001
Informazioni ambientali1SAC200057H0009
Dichiarazione prodotto ambientale - EPD1SAC200373H0001
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SAA941000-4601
Certificato ABS1SAA941001-0102
Certificato ATEX1SAA941010-3901
Certificato BV1SAA941001-0203
Certificato CB1SAA941009-2001
Certificato CCC2024010304658956
Certificato CQCCQC2011010309464423
Declaration of Conformity - CCC2020980304001788
Dichiarazione di conformità - CE1SAD101100-3503
Declaration of Conformity - UKCA1SAD201100-3503
DNV GL Certificate1SAA941001-0302
Certificato EAC1SAA941002-2701
Certificato GL1SAA941007-0401
IECEx Certificate1SAA941003-4001
Certificato LR1SAA941001-0502
Certificato RINA1SAA941000-0802
Certificato RMRS1SAA941000-0704
Certificato ULE48139-20090126
Informazioni imballo
Unità imballo livello 1carton 1 pezzo (i)
Larghezza imballo livello 148 mm
Altezza imballo livello 192 mm
Profondità imballo livello 178 mm
Peso lordo imballo livello 10.145 kg
EAN imballo livello 14013614397998
Unità imballo livello 2carton 40 pezzo (i)
Larghezza imballo livello 2280 mm
Altezza imballo livello 2210 mm
Profondità imballo livello 2395 mm
Peso lordo imballo livello 27.346 kg
EAN imballo livello 24013614440014
Classificazioni e standard esterni
Codice classificazione oggettoF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39122330
Codice categoria granulare IDEA (IGCC)5366 >> Thermal overload relay
E-Number (Finland)3706110
E-Number (Norway)4116751
E-Number (Sweden)3211954

ETIM for 1SAZ721201R1005 Apparecchi elettrici a bassa tensione (EC000106)
Caratteristica Valore
intervallo di corrente regolabile (EF008211) 0.10 A
max. tensione d'esercizio nominale Ue (EF007357) 690 V
modo di montaggio (EF000003) applicazione diretta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 1
classe di intervento (EF006668) CLASS 10
ingresso a funzione reset (EF011940) No
funzione reset automatica (EF011941) Sì
tasto di funzione reset (EF011942) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
TF42-0.13 Thermal Overload Relay - ABB - TF42-0.13 - 1SAZ721201R1005 99 Kbytes TF42-0.13 Thermal Overload Relay - ABB - TF42-0.13 - 1SAZ721201R1005
TF42-0.13 1SAZ721201R1005 ABB TF42-0.13 relè di sovraccarico termico 71 Kbytes TF42-0.13 Thermal Overload Relay - ABB - TF42-0.13 - 1SAZ721201R1005
