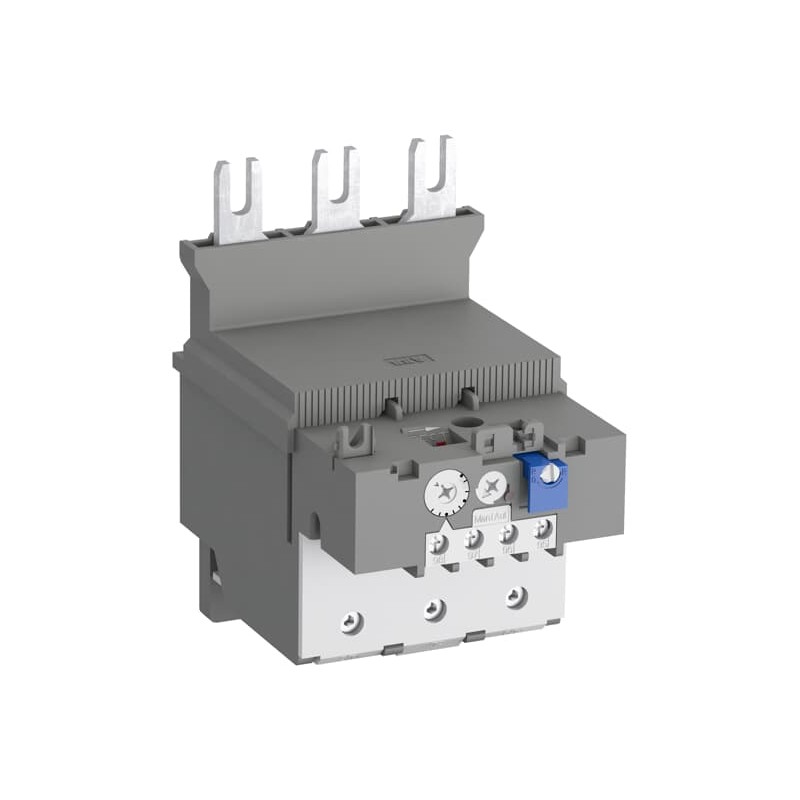

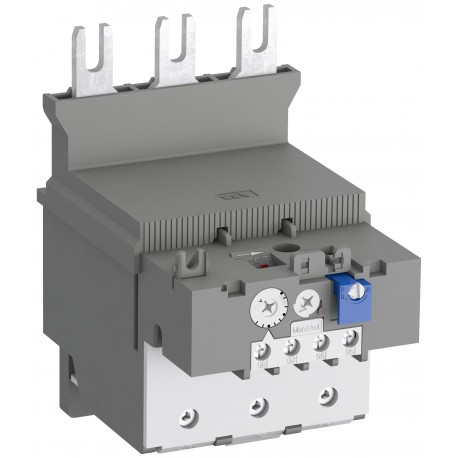

1SAZ431201R1002 ABB TF140DU-110 Relè termico
1SAZ431201R1002
ABB
TF140DU-110 Relè termico
TF140DU-110 TERMINE DI RELÈ. OVERCAR. 80-110A
TF140DU-110 Salvamotori e relè termici 80 ... 110 A
Apparecchi elettrici a bassa tensione > relè di sovraccarico termico
Contattori e relè di sovraccarico > Thermal Relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC106061D0201 |
| Istruzioni e manuali | 2CDC106050M6802 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Time-Current Characteristic Curve | 1SAZ400503F0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAZ400404F0001 |
| Dimensioni | |
| Larghezza prodotto | 89 mm |
| Altezza prodotto | 140 mm |
| Profondità prodotto | 126 mm |
| Peso netto prodotto | 0.82 kg |
| Dati tecnici | |
| Campo di impostazione | 80 ... 110 A |
| Tensione nominale di funzionamento | Circuito Ausiliario 440 V DC |
| Circuito Ausiliario 500 V AC | |
| Circuito Principale 690 V AC | |
| Circuito Principale 440 V DC | |
| Corrente nominale di funzionamento (Ie) | 110 A |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito Principale 60 Hz | |
| Circuito Principale 50 Hz | |
| Circuito Principale DC | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 8 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Numero di poli | 3P |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli protetti | 3 |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare NC 10 A |
| Circuito Ausiliare NO 6 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 1.5 A | |
| (240 V) NC 3 A | |
| (240 V) NO 1.2 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.37 A | |
| (440 V) NC 0.75 A | |
| (440 V) NO 0.37 A | |
| (500 V) NC 0.3 A | |
| (500 V) NO 0.25 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (125 V) NC 0.25 A |
| (125 V) NO 0.25 A | |
| (24 V) NC 1.25 A | |
| (24 V) NO 1.25 A | |
| (250 V) NC 0.12 A | |
| (250 V) NO 0.04 A | |
| (60 V) NC 0.25 A | |
| (60 V) NO 0.25 A | |
| Grado di protezione | IP20 |
| Abitazione IP20 | |
| Terminali del Circuito Principale IP10 | |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 16 ... 70 mm² |
| Flexible with Insulated Ferrule 1/2x 16 ... 70 mm² | |
| Flessibile 1/2x 16 ... 70 mm² | |
| Rigid 1/2x 16 ... 70 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.2 N·m |
| Circuito Principale 8 ... 10 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito Principale 25 mm | |
| Cacciavite raccomandato | Circuito Ausiliario Pozidriv 2 |
| Circuito Principale Hexagon 4 | |
| Posizione di montaggio | any |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.1 W |
| Idoneo per | AF116 |
| AF140 | |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Contatto nominale UL/CSA | (NC:) B600 |
| (NO:) C300 | |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1/2x 6-2/0 AWG |
| Stranded 1/2x 6-2/0 AWG | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 18-14 AWG |
| Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 12 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| Operation Compensated -25 ... +55 °C | |
| In magazzino -40 ... +70 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 12g |
| 25g 2 shocks 13 ms | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 1SAC200334H0001 |
| Informazioni ambientali | 1SAC200090H0009 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200274H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 1SAA941004-0101 |
| Certificato BV | 1SAA941003-0201 |
| Certificato CB | 1SAA941012-2001 |
| Certificato CCC | 2024010304659821 |
| Certificato CQC | CQC2016010309922935 |
| Declaration of Conformity - CCC | 2020980304001320 |
| Dichiarazione di conformità - CE | 1SAD101100-3507 |
| Declaration of Conformity - UKCA | 1SAD201100-3507 |
| DNV GL Certificate | 1SAA941004-0301 |
| Certificato EAC | 1SAA941002-2702 |
| Certificato LR | 1SAA941004-0501 |
| Certificato RINA | RINA_ELE098115XG |
| Certificato RMRS | 1SAA941002-0701 |
| Certificato UL | E48139-20120831 |
| Informazioni imballo | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Larghezza imballo livello 1 | 165 mm |
| Altezza imballo livello 1 | 133 mm |
| Profondità imballo livello 1 | 151 mm |
| Peso lordo imballo livello 1 | 0.945 kg |
| EAN imballo livello 1 | 4013614446825 |
| Unità imballo livello 2 | 4 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Altezza imballo livello 2 | 210 mm |
| Profondità imballo livello 2 | 395 mm |
| Peso lordo imballo livello 2 | 8.786 kg |
| EAN imballo livello 2 | 4013614494369 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC000106 - Thermal overload relay |
| ETIM 10 | EC000106 - Thermal overload relay |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39122330 |
| Codice categoria granulare IDEA (IGCC) | 5366 >> Thermal overload relay |
| E-Number (Finland) | 3706577 |
| E-Number (Norway) | 4116772 |
| E-Number (Sweden) | 3210242 |
| Caratteristica | Valore |
|---|---|
| intervallo di corrente regolabile (EF008211) | 110 A |
| max. tensione d'esercizio nominale Ue (EF007357) | 690 V |
| modo di montaggio (EF000003) | applicazione diretta |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, invertitori (EF003531) | 1 |
| classe di intervento (EF006668) | classe 10 A |
| ingresso a funzione reset (EF011940) | No |
| funzione reset automatica (EF011941) | Sì |
| tasto di funzione reset (EF011942) | Sì |
