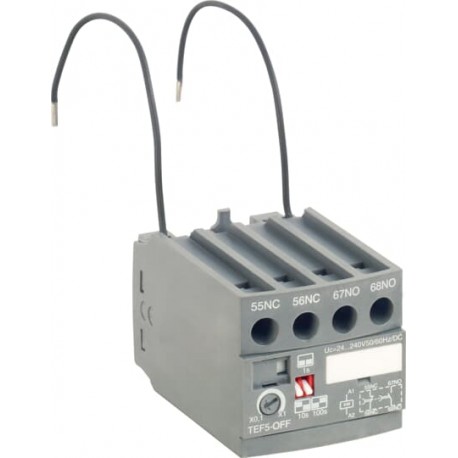

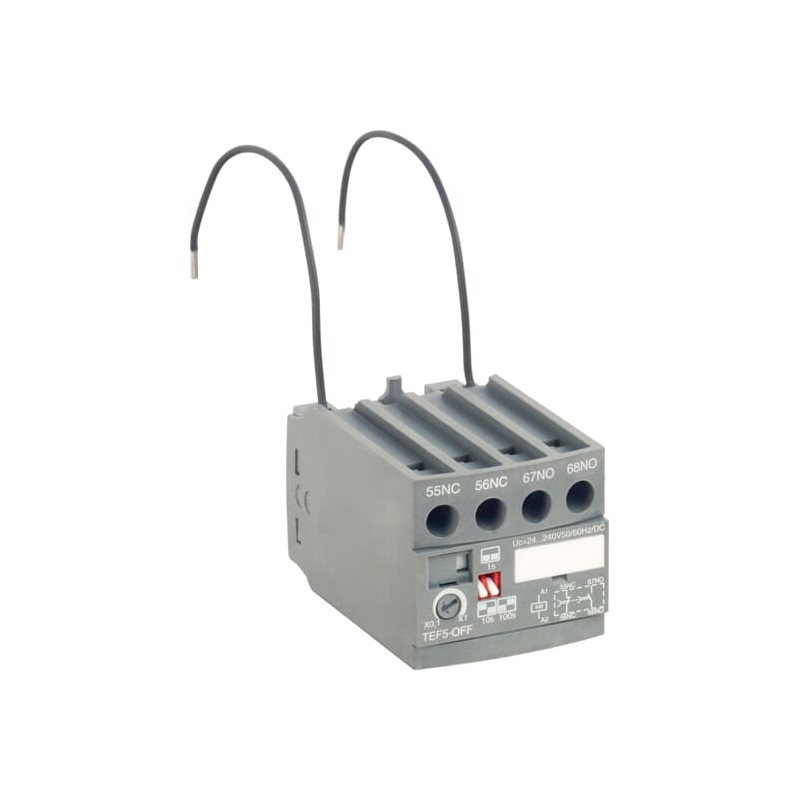

1SBN020314R1000 ABB TEF5-OFF frontale timer elettronico
1SBN020314R1000
ABB
TEF5-OFF frontale timer elettronico
TEF5-OFF TEMPO ELETTO. RONTAL PER CONT. A
TEF5-OFF Ritardato alla diseccitazione alim. 24…240 V c.a/c.c. (max 100 s) per contattori serie A, GA, GAE, UA (no RA)
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Contattori e relè di sovraccarico > Contactors "A" Classic Range
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101034M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 44 mm |
| Profondità prodotto | 62.5 mm |
| Altezza prodotto | 40.5 mm |
| Peso netto prodotto | 0.065 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Tensione nominale di funzionamento | Circuito Ausiliario 240 V AC |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 5 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 8 A |
| per 1 s 8 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 400 V |
| secondo UL/CSA 300 V | |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 1800 cicli orari |
| Perdita di potenza | at 3 A per Pole 0.1 W |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Tipo di morsetto | Screw Terminals |
| Tipo di relè timer | OFF-Delay |
| Idoneo per | GA75 |
| GAE75 | |
| UA16 | |
| UA26 | |
| UA30 | |
| UA50 | |
| UA63 | |
| UA75 | |
| AX06 | |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| In funzione -25 ... +70 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 558c7d79-298b-4357-9b83-3f7a9b422347 Cina (CN) |
| SCIP semplificato | 08e37ca3-5d22-444e-98b0-891735378f04 Belgio (BE) |
| 1bd421f3-ef13-4b3b-ada7-daaccd56bc54 Spagna (ES) | |
| 2b4db3cc-64fd-4efb-927d-1aaf9eed59d2 Estonia (EE) | |
| 3f5c1c26-1399-4496-a6b8-cfcc7feb5510 Portogallo (PT) | |
| 4136a78e-da09-4d39-8fb5-4512423930c1 Paesi Bassi (Olanda) (NL) | |
| 49bb457f-85ae-42c8-8dd2-c84f12a376af Francia (FR) | |
| 55400e9d-e711-4d00-b1f8-d0b4e20eefd0 Finlandia (FI) | |
| 62ed8fca-a389-4850-8e14-0e9a315e2936 Norvegia (NO) | |
| 713d8d76-63c6-4625-95d7-5248a30649e1 Croazia (HR) | |
| 85e52914-8303-444b-9782-0ec4956b9954 Bulgaria (BG) | |
| 873b8437-0707-49b8-8d6d-05438d310fc2 Danimarca (DK) | |
| 897de768-cb8a-4c02-83ba-d48aca1caf64 Grecia (GR) | |
| 945a89dd-61a0-480a-9e12-daa76393a9ad Ungheria (HU) | |
| ab5a7041-0b61-465a-8999-028520facbdf Germania (DE) | |
| ac419e7d-8502-464e-9b93-ed119e649da6 Polania (PL) | |
| bd0b68be-d8cd-40f9-9281-22c589cdc83b Repubblica Ceca (CZ) | |
| f8ac36cd-c68a-43d6-a98a-cf39388ce926 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_CN46281 |
| Certificato CCC | CCC_2012010303572179 |
| Certificato CQC | CQC2012010303572179 |
| Declaration of Conformity - CCC | 2020980303000172 |
| Dichiarazione di conformità - CE | 1SBD250812U1000 |
| Declaration of Conformity - UKCA | 1SBD250829U1000 |
| Certificato UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Scheda elenco UL | UL_E252354 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 82 mm |
| Profondità imballo livello 1 | 56 mm |
| Altezza imballo livello 1 | 51 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 3471522387110 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002060 - Timer block |
| eClass | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Codice categoria granulare IDEA (IGCC) | 4746 >> Timer controls |
| E-Number (Finland) | 2712546 |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| TEF5-OFF Frontal Electronic Timer - ABB - TEF5-OFF - 1SBN020314R1000 | 90 Kbytes |
|
| TEF5-OFF 1SBN020314R1000 ABB TEF5-OFF frontale timer elettronico | 64 Kbytes |
|
