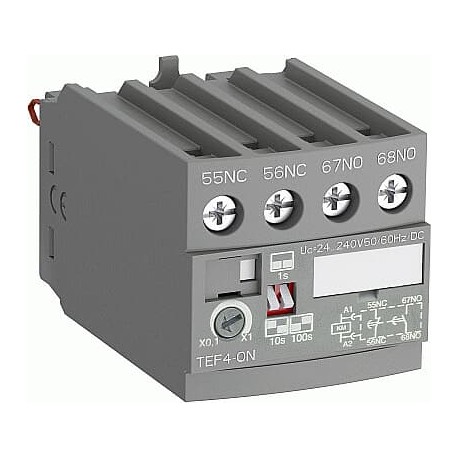

1SBN020112R1000 ABB TEF4-ON timer elettronico frontale
1SBN020112R1000
ABB
TEF4-ON timer elettronico frontale
TEF4-SUL TEMPO. ELETTRONICO. CONTATTO ANTERIORE AF
TEF4-ON Ritardato alla eccitazione alim. 24…240 V c.a/c.c. per AF09…AF96 e NF (max 100 s)
relè > blocco temporizzato
Contattori e relè di sovraccarico > AF contactors to 38 A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101026M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 43 mm |
| Profondità prodotto | 67.7 mm |
| Altezza prodotto | 41.6 mm |
| Peso netto prodotto | 0.065 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 1 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-5-1, UL 508, UL 60335-2-40 LZGH2 A2L, CSA C22-2 No. 14-18, CSA C22.2 No. 60335-2-40 LZGH2 A2L |
| Tensione nominale di funzionamento | Circuito Ausiliario 240 V AC |
| Circuito Ausiliario 24 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito di Controllo 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 5 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 8 A |
| per 1 s 8 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 400 V |
| secondo UL/CSA 300 V | |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Perdita di potenza | at 3 A per Pole 0.1 W |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| Coppia di serraggio | Circuito Ausiliare 1.2 N·m |
| Tipo di morsetto | Screw Terminals |
| Tipo di relè timer | ON-Delay |
| Idoneo per | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 11 in·lb |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... +80 °C |
| In funzione -25 ... +70 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 97073e4f-8bb2-4aee-b212-91f7b6ef7384 Cina (CN) |
| SCIP semplificato | 55fde234-e5fd-4fb4-a21a-ef9638c95391 Portogallo (PT) |
| 366394a3-e986-4596-b935-68d7ff49e443 Estonia (EE) | |
| 076cfc3f-e8ea-4d16-99c3-c0bf6638a963 Polania (PL) | |
| 8bd0fc0b-516c-4dff-a1a0-af5b448d34cc Svezia (SE) | |
| d2411e78-8664-4a7e-a6c4-5158470276de Bulgaria (BG) | |
| 2c8f5a6a-8a54-4194-837e-53c6d56c2970 Germania (DE) | |
| 537934c6-88db-4ec8-be26-d4c86ca36be2 Francia (FR) | |
| e5bfb542-9cb2-4488-a8ec-aa75db2b0661 Svezia (SE) | |
| 7091ab00-8071-4b74-9681-3d32837ca129 Germania (DE) | |
| 85e6523c-2c2c-4ac0-931f-f5a6f1978bf4 Francia (FR) | |
| f19b4a05-ccfa-49c6-b6f6-b7bbd7b6dd38 Spagna (ES) | |
| 0c220aa3-af06-4246-b1d4-1863b7b9f033 Ungheria (HU) | |
| 9f2bdf89-aab8-48c9-8fbe-d94c5803cace Belgio (BE) | |
| 8bed182e-6f48-4d86-a6ea-d158ca93029b Grecia (GR) | |
| bcd937f0-2283-4513-9602-5be0f1364a5f Ungheria (HU) | |
| 11ee9f07-cc5a-4aa1-a394-c7bb8dee301f Paesi Bassi (Olanda) (NL) | |
| abd3576b-99eb-45d3-aaa5-6f7b6ac7b0cf Polania (PL) | |
| f2fc2781-2f32-4e9f-ada8-4c182cc40b46 Repubblica Ceca (CZ) | |
| e2cedb92-a5b7-40f1-9d04-c02f19a4fc9c Germania (DE) | |
| fee9314d-7d8b-469a-8548-da3de3096ec7 Danimarca (DK) | |
| 64b500cc-74fe-4fb2-8028-ce86ce961e87 Germania (DE) | |
| bfff5e44-9b71-4899-9f6f-c8ba6fa56bbe Finlandia (FI) | |
| 09a118af-4833-4e39-8301-812fa3f87c63 Belgio (BE) | |
| 3392838b-e9c4-43dd-a82e-def606d4f065 Germania (DE) | |
| 3c6e0337-d0b1-4527-8f2c-31976f7043c3 Croazia (HR) | |
| ecbf7f21-941e-4685-bdac-60e57647f8e7 Norvegia (NO) | |
| cf60ec30-c7df-4476-ac99-0d88d11f7222 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – UL | 9AKK108469A4895 |
| 9AKK108469A4896 | |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CB | CB_CN46281 |
| Certificato CCC | CCC_2012010303572179 |
| Certificato CQC | CQC2012010303572179 |
| Declaration of Conformity - CCC | 2020980303000172 |
| Dichiarazione di conformità - CE | 1SBD250008U1000 |
| Declaration of Conformity - UKCA | 1SBD250039U1000 |
| Certificato UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| Scheda elenco UL | UL_E252354 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 82 mm |
| Profondità imballo livello 1 | 56 mm |
| Altezza imballo livello 1 | 51 mm |
| Peso lordo imballo livello 1 | 0.065 kg |
| EAN imballo livello 1 | 3471523130630 |
| Unità imballo livello 2 | box 80 pezzo (i) |
| Larghezza imballo livello 2 | 254 mm |
| Profondità imballo livello 2 | 319 mm |
| Altezza imballo livello 2 | 200 mm |
| Peso lordo imballo livello 2 | 5.2 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC002060 - blocco temporizzazione |
| ETIM 8 | EC002060 - Timer block |
| ETIM 9 | EC002060 - Timer block |
| eClass | V11.0 : 27371308 |
| UNSPSC | 39121523 |
| Codice categoria granulare IDEA (IGCC) | 4746 >> Timer controls |
| E-Number (Finland) | 3706012 |
| E-Number (Sweden) | 3210205 |
| Caratteristica | Valore |
|---|---|
| funzione di commutazione (EF000189) | a intervento ritardato |
| tempo di regolazione (EF005922) | 0.1 s |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| principio attivo (EF004139) | elettronico |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| TEF4-ON 1SBN020112R1000 ABB TEF4-ON timer elettronico frontale | 67 Kbytes |
|
