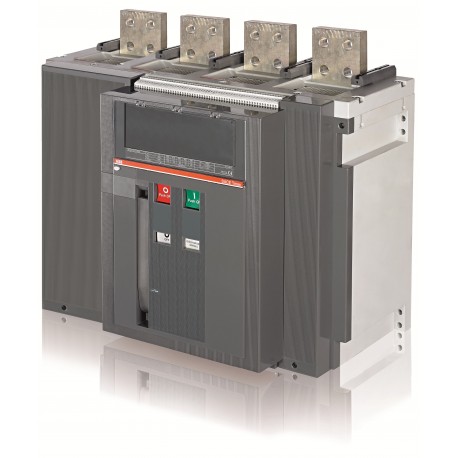

1SDA065753R1 ABB T8D 2000 4p FF
1SDA065753R1
ABB
T8D 2000 4p FF
T8D2000 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > T8 and Accessories
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK107046A3003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8015644686642 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 553 mm |
| Altezza prodotto | 382 mm |
| Profondità prodotto | 282 mm |
| Peso netto prodotto | 12.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 650 mm |
| Altezza imballo livello 1 | 475 mm |
| Profondità imballo livello 1 | 695 mm |
| Peso lordo imballo livello 1 | 14 kg |
| EAN imballo livello 1 | 8015644686642 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 4500 ciclo (i) |
| 20 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 46 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 40 A |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Livello di prestazioni in cortocircuito | D |
| Norme di riferimento | IEC |
| Sottotipo | T8 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Front | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210023D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A5533 |
| Istruzioni e manuali | 1SDC210033D0202 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF003977) | 690 V |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| T8D 2000 4p F F - ABB - T8D2000 - 1SDA065753R1 | 87 Kbytes |
|
| T8D2000 1SDA065753R1 ABB T8D 2000 4p FF | 68 Kbytes |
|
