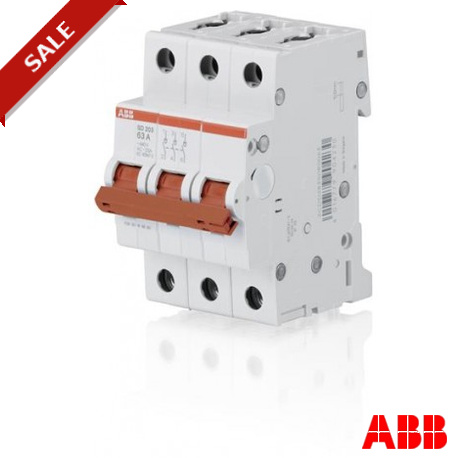

2CDD283101R0063 ABB SD203 / 63 sezionatore 3P, 63A
2CDD283101R0063
ABB
SD203 / 63 sezionatore 3P, 63A
SD203/63 Sezionatore 3p 63A
Sezionatori modulari
apparecchi per montaggio su guida DIN/armadio > Interruttore principale per quadro di distribuzione
Altri dispositivi modulari > E200
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108470A9360 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 85 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108469A8855 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108470A9091 |
| Dati tecnici | |
| Indicazione posizione contatto | ON / OFF |
| Resistenza elettrica | 10000 AC ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli | 3P |
| Coppia di serraggio | 2.8 N·m |
| Categoria di utilizzo | AC-23A |
| Tipo di attuatore | Leva |
| Tipo di morsetto a vite | Failsafe Bi-directional Cylinder-lift Terminal |
| Switch Type | Off |
| Siglatura attuatore | I / O |
| Materiale attuatore | Insulation Group II, Red, Sealable |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | Sì |
| Colore copertura | Grey |
| Capacità di connessione | Busbar 10/10 mm² |
| Flexible with Ferrule 0.75 ... 25 mm² | |
| Flessibile 0.75 ... 25 mm² | |
| Rigid 0.75 ... 35 mm² | |
| Stranded 0.75 ... 35 mm² | |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Tensione nominale (Ur) | 440 V |
| 12 V Minimum | |
| Tensione nominale di funzionamento | 440 V AC |
| Tensione di funzionamento | Massimo 462 V AC |
| Minimo 12 V AC | |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| at 2000 m 5 kV | |
| at Sea Level 6.2 kV | |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 63 A |
| Corrente nominale di cortocircuito condizionale (Inc) | 25 kA |
| Frequenza nominale (f) | 50 / 60 Hz |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.8 W |
| Numero di contatti c/o | 0 |
| Numero di contatti NC | 0 |
| Numero di contatti NA | 3 |
| Categoria di sovratensione | III |
| Design | |
| Materiale involucro | Classe di isolamento I, RAL 7035 |
| Material Compliance | |
| Informazioni RoHS | 2CDK440034D2703 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20210528 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +70 °C | |
| Grado di protezione | IP20 |
| Enclosure with Cover IP40 | |
| Grado di inquinamento | 3 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informazioni ambientali | 2CDK400618D0201 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 3.0 |
| Larghezza prodotto | 52.5 mm |
| Altezza prodotto | 88 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 0.255 kg |
| Profondità integrata (t2) | 69 mm |
| Ordinazione | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.27 kg |
| E-Number (Finland) | 3601642 |
| E-Number (Norway) | 1429492 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CDK440034D2703 |
| Installation | |
| Istruzioni e manuali | 2CDS207104P0003 |
| Posizione di montaggio | Qualsiasi |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC441015D0201 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC001545 - Main switch for distribution board |
| ETIM 10 | EC001545 - Main switch for distribution board |
| UNSPSC | 39122233 |
| eClass | V11.0 : 27142301 |
| Codice classificazione oggetto | Q |
| Norme di riferimento | IEC/EN 60947-3 |
| Ente di certificazione | IEC |
| EN | |
| Standardization Body | EN |
| IEC | |
| Caratteristica | Valore |
|---|---|
| funzione di commutazione (EF000189) | interruttore on/off |
| numero di contatti di chiusura (EF008256) | 3 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| numero di poli (EF001391) | 3 |
| corrente nominale (EF000227) | 63 A |
| tensione nominale (EF000228) | 440 V |
| tipo di tensione (EF000187) | altro |
| con lampada di segnalazione (EF000198) | No |
| colore della calotta (EF004668) | grigio |
| numero di unità modulari (EF002950) | 3.0 |
| profondità di montaggio (EF000218) | 69 mm |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| SD203/63 Switch Disconnector 3P, 63A - ABB - SD203/63 - 2CDD283101R0063 | 104 Kbytes |
|
| SD203/63 2CDD283101R0063 ABB SD203 / 63 sezionatore 3P, 63A | 66 Kbytes |
|
