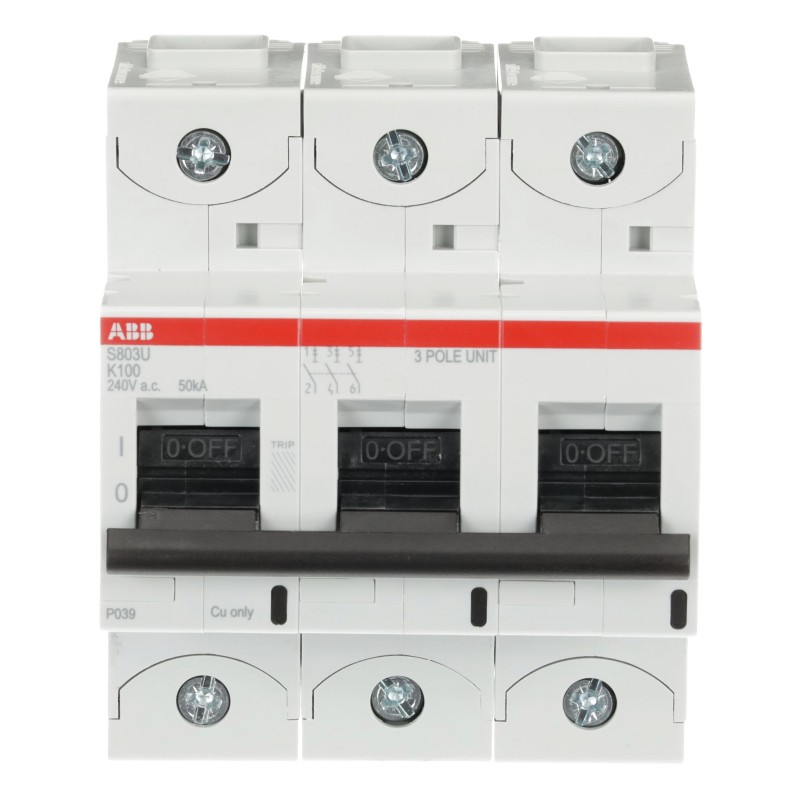

S803U-K100 2CCS863017R0637 ABB Interruttore automatico 3P 100A 50kA 240/415VAC
S803U-K100
2CCS863017R0637
ABB
Interruttore automatico 3P 100A 50kA 240/415VAC
S803U-K100 High Performance MCB
Industriale > S200P
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1082 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 86.29 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 9AKK108470A2575 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Dati tecnici | |
| Tipo di corrente residua | Standard Version |
| Potere di cortocircuito estremo nominale (Icu) | (415 V AC) 50 kA |
| Potere di cortocircuito di servizio nominale (Ics) | (415 V AC) 40 kA |
| Indicazione posizione contatto | ON / OFF / TRIP |
| Classe limitazione energia | 3 |
| Numero di poli protetti | 3 |
| Numero di poli | 3P |
| Tipo di sgancio | K |
| Siglatura attuatore | I / O |
| Accessories Available | Sì |
| Capacità di connessione | Flessibile 0 … 50 mm² |
| Rigid 0 … 70 mm² | |
| Electrical | |
| Corrente nominale in cortocircuito (SCCR) | (240 V AC) 50 kA |
| Caratteristica di intervento | K |
| Tensione nominale di funzionamento | secondo IEC 60947-2 415 V AC |
| UL489 240 V AC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 100 A |
| Frequenza (f) | 50/60 Hz |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | Total 8.3 W |
| a Condizioni Operative Nominali per Polo 2.77 W | |
| Categoria di sovratensione | III |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 50 kA |
| Material Compliance | |
| Informazioni RoHS | 2CCC005116D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20250625 |
| REACH Declaration | 9AKK108470A9089 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20250313 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Grado di protezione | IP20 |
| Grado di inquinamento | 2 |
| Informazioni ambientali | 2CCY413207D0203 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4.5 |
| Larghezza prodotto | 81 mm |
| Altezza prodotto | 95 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 735 g |
| Profondità integrata (t2) | 82.5 mm |
| Diagramma dimensionale | 2CCC413003C0201 |
| Engineering | |
| EPLAN Data | 9AAF622564_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 770 g |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CCC413009D0201 |
| Certificato UL | 9AKK107680A2289 |
| Installation | |
| Istruzioni e manuali | 2CCC413015M0403 |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Codice categoria granulare IDEA (IGCC) | 4899 >> Miniature circuit breaker (MCB) screw-in model |
| Codice classificazione oggetto | F |
| Norme di riferimento | UL 489 |
