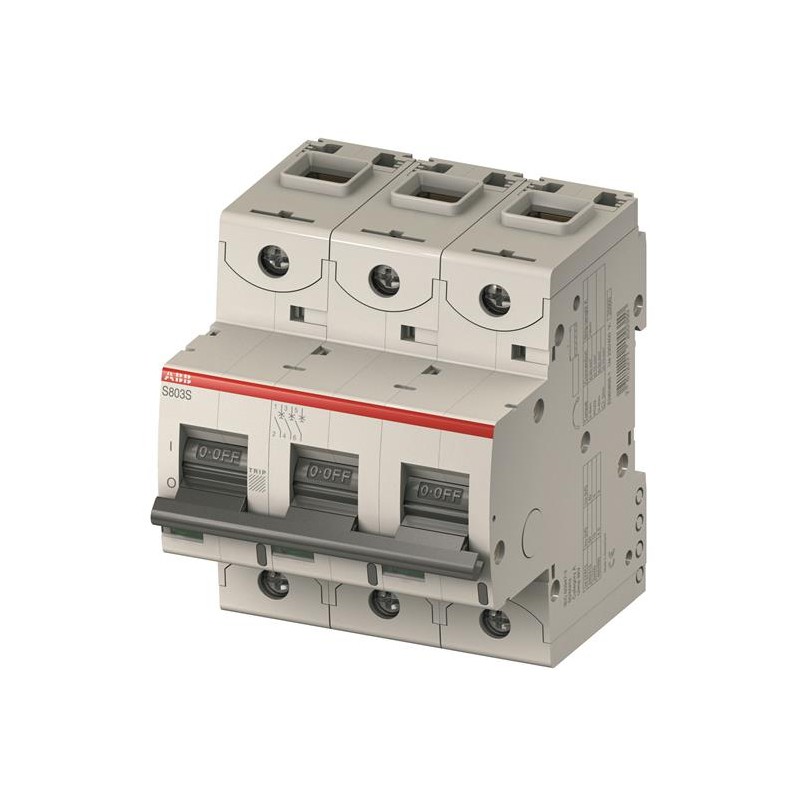

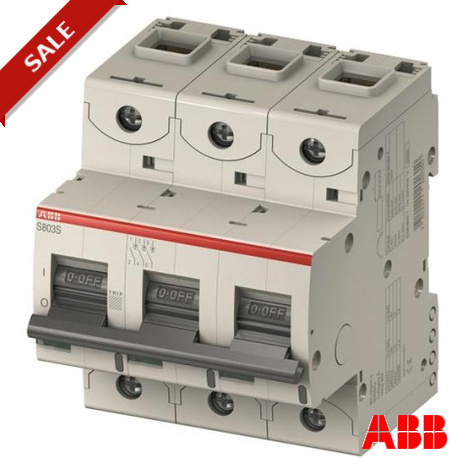

S803N-C80 2CCS893001R0804 ABB S803N-C80 alta Circuit Breaker prestazioni
2CCS893001R0804
ABB
S803N-C80 alta Circuit Breaker prestazioni
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale > S800N
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲Il S803N-C80 è a 3 poli ad Alte Prestazioni interruttore di Circuito con C-caratteristico, con gabbia terminale e una corrente nominale di 80 A. si tratta di un limitatore di corrente con una massima capacità di rottura di 36kA a 240/415V. Può essere utilizzato per tensioni fino a 400/690V e in DC. È dotato di due differenti meccanismi di intervento, l'intervento termico meccanismo per la protezione di sovraccarico e di elettromeccanica di intervento meccanismo per la protezione da corto circuito. Il S803N-C80 conforme a IEC/EN 60947-2 e permette l'utilizzo per applicazioni industriali. Essa ha numerose approvazioni, di conseguenza, può essere utilizzato in tutto il mondo. La vasta gamma di accessori rende l'uso di S803N-C80 più confortevole. A causa del rapido arco di estinzione di S803N-C80 la vostra applicazione sarà garantito.
Ordinazione
- EAN:
- 7612271204617
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85362020
Dimensioni
- Netto Del Prodotto Larghezza:
- 81mm
- Netto Del Prodotto Profondità:
- 82.5mm
- Netto Del Prodotto Altezza:
- 95mm
- Peso Netto Del Prodotto:
- 0.74kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 1 pezzo
- Pacchetto Di Livello 1, Larghezza:
- 105 mm
- Pacchetto Di Livello 1 Lunghezza:
- 86 mm
- Pacchetto Di Livello 1 Altezza:
- 99 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.77 kg
- Pacchetto di Livello 1 EAN:
- 7612271204617
- Pacchetto Di Livello 2 Unità:
- 1
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +60 °C
Di Stoccaggio -40 ... +70 °C
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 5 g
30 ms
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 2 - 13.2 Hz / 1mm
13.2 - 100Hz / 0,7 g
con carico 100% x Ie
- Condizioni Ambientali:
- Calore umido Ciclico acc. a IEC 60068-2-30 12+12 ciclo
Calore umido Ciclico acc. a IEC 60068-2-30 55°C @ 90-96%
Calore umido Ciclico acc. a IEC 60068-2-30 25°C @ 90-100%
Prova di Calore asciutta B acc. IEC 60068-2-2 16 ore a 55 °C
Prova di Calore asciutta B acc. IEC 60068-2-2 2 ore a 70 °C
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica
Tecnico
- Standard:
- IEC/EN 60947-2 IEC/EN 60898-1
- Numero di Poli:
- 3
- Caratteristica Di Intervento:
- C
- Corrente Nominale (In):
- 80 A
- Tensione Nominale Di Funzionamento:
- 400/690 V AC
375 V DC
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 6.4 W
- Tensione Nominale Di Isolamento (Uio):
- 690 V AC
- Tensione Di Funzionamento:
- Massimo 230/400 V AC
Minimo 12 V AC
- Frequenza nominale (f):
- 50 / 60 Hz
- Capacità Di Cortocircuito Nominale (Micn):
- (230 / 400 V AC) 20 kA
- Nominale Estremo In Cortocircuito (Micu):
- (240 / 415 V AC) 36 kA
(254 / 440 V AC) 20 kA
(400 / 690 V AC) 4,5 kA
(125 V DC) 20 kA
- Nominale Di Servizio In Cortocircuito (Mics):
- (240 / 415 V AC) 30 kA
(254 / 440 V AC) 15 kA
(400 / 690 V AC) 3 kA
(125 V DC) 20 kA
- Limitazione Di Energia E Di Classe:
- 3
- Categoria Di Sovratensione:
- IV
- Grado Di Inquinamento:
- 3
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8 kV
- Materiale Custodia:
- Isolamento del gruppo I, RAL 7035
- Contatto Segnalazione Della Posizione:
- ON / OFF / VIAGGIO
- Grado di Protezione:
- acc. IEC 60529 IP20
- Commento:
- Connessione dalla parte superiore e inferiore
Il collegamento solo per CU
IP40 in un contenitore con coperchio
Gabbia terminale con vite di fissaggio
- Resistenza Elettrica:
- 6000 ciclo
- Resistenza Meccanica:
- 4000 ciclo
- Tipo Di Terminale:
- Morsetti A Vite
- Il Collegamento Di Capacità:
- Stranded 1 ... 50 mm2
Flessibile 1 ...70 mm2
- Coppia Di Serraggio:
- 3.5 N·m
31 in·lb
- Si Consiglia La Vite Driver:
- Pozidriv 2
- Montaggio su guida DIN:
- TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
- Posizione Di Montaggio:
- Qualsiasi
I certificati e le Dichiarazioni (Numero Documento)
- Dichiarazione di Conformità CE:
- 2CCC413016D060
- RoHS Informazioni:
- 2CCC413008D0204
Classificazioni
- E-nummer:
- 2101539
- ETIM 4:
- EC000042 - Miniatura interruttore (MCB)
- ETIM 5:
- EC000042 - Miniatura interruttore (MCB)
- Oggetto: Codice Di Classificazione:
- F
