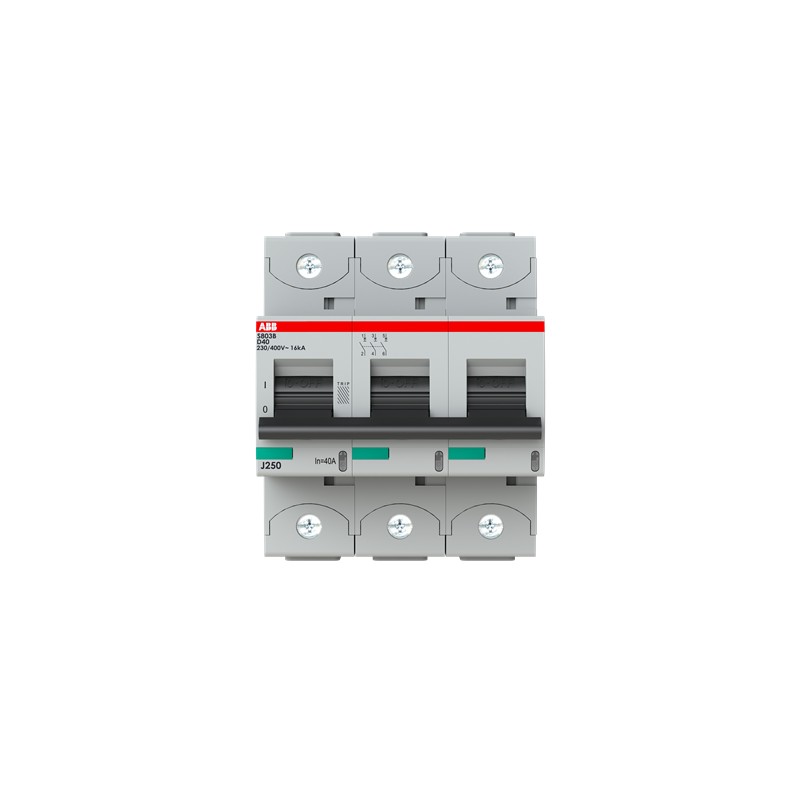

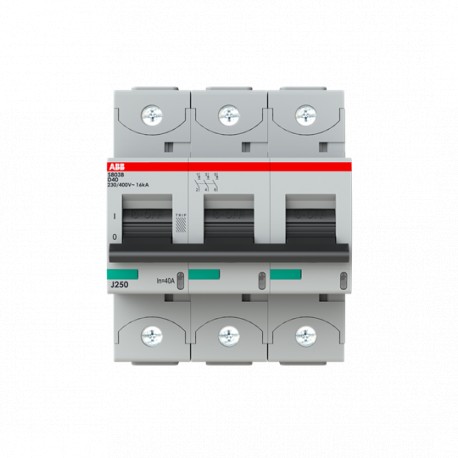

2CCS813001R0401 ABB S803B-D40 alta Circuit Breaker prestazioni
Riferimento: 2CCS813001R0401
Produttore: ABB
Descrizione:
S803B-D40 alta Circuit Breaker prestazioni
S803B-D40 3p 40A D 16kA
S803B-D40 High Performance MCB
Categorie:
- disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
- ABB > Industriale > S800C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1082 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 86.29 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 9AKK108470A2575 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Dati tecnici | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 16 kA |
| (225 V DC) 10 kA | |
| Potere di cortocircuito di servizio nominale (Ics) | (400 V AC) 10 kA |
| (225 V DC) 10 kA | |
| Indicazione posizione contatto | ON / OFF / TRIP |
| Classe limitazione energia | 3 |
| Numero di poli protetti | 3 |
| Numero di poli | 3P |
| Coppia di serraggio | 3.5 N·m |
| Tipo di sgancio | D |
| Siglatura attuatore | I / O |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | Sì |
| Note | Connection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captIIIe screw |
| Capacità di connessione | Flessibile 0 … 50 mm² |
| Rigid 0 … 70 mm² | |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | D |
| Tensione nominale di funzionamento | secondo IEC 60898-1 400 V AC |
| secondo IEC 60947-2 400 V AC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 500 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Tipo di tensione d'ingresso | AC/DC |
| Corrente nominale (In) | 40 A |
| Potere nominale di cortocircuito | (400 V AC) 10 kA |
| Frequenza (f) | 50...60 Hz |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | 11.1 W |
| a Condizioni Operative Nominali per Polo 3.7 W | |
| Categoria di sovratensione | III |
| Design | |
| Materiale involucro | Classe di isolamento I, RAL 7035 |
| Material Compliance | |
| Informazioni RoHS | 2CCC005083D0202 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211214 |
| REACH Declaration | 9AKK108470A9089 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20250313 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Temperatura di riferimento aria ambiente | secondo IEC60947-2 30 °C |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Informazioni ambientali | 2CCY413207D0203 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4.5 |
| Larghezza prodotto | 81 mm |
| Altezza prodotto | 95 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 740 g |
| Profondità integrata (t2) | 82.5 mm |
| Engineering | |
| EPLAN Data | 9AAC174355_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 770 g |
| ID prodotto in sostituzione (NUOVO) | 2CCS883001R0401 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107680A0829 |
| 2CCC413030D0201 | |
| Dichiarazione di conformità - CE | 2CCC005083D0202 |
| Certificato ESTI | 2CCC413031D0101 |
| Certificato VDE | 9AKK107680A0832 |
| Installation | |
| Istruzioni e manuali | 2CCC413016M0008 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | Qualsiasi |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| eClass | V11.0 : 27141901 |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 60947-2 |
| IEC/EN 60898-1 | |
ETIM for 2CCS813001R0401 Disgiuntori, fusibili (EC000042)
Nome caratteristica
Valore caratteristica
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica82.5 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaD
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica3
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica3
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica40 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica500 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica6 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica10 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica16 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica4.5
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
