ABBIndustrialeS800S2CCS862001R0084 ABB S802S-C8 alta Circuit Breaker prestazioni

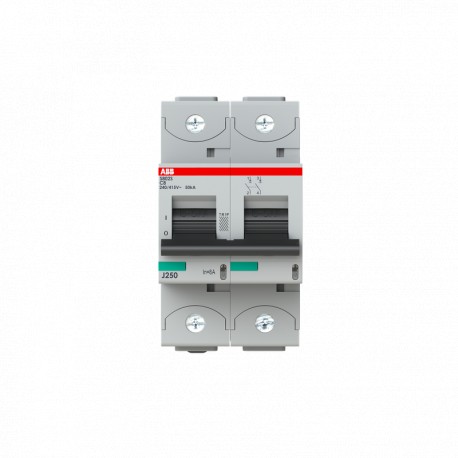

ABB 2CCS862001R0084 2CCS862001R0084 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CCS862001R0084 ABB S802S-C8 alta Circuit Breaker prestazioni

Riferimento: 2CCS862001R0084

Produttore: ABB

Descrizione:

S802S-C8 alta Circuit Breaker prestazioni
Int. aut. S802S-C8 2p 8A C 50kA
S802S-C8 High Performance MCB

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • ABB > Industriale > S800S

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 136,04 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
EcoSolutions Profile9AKK108471A1082
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 86.29 %
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions9AKK108470A2575
Dichiarazione prodotto ambientale - EPD9AKK108470A1695
9AKK108470A1696
Dati tecnici
Potere di cortocircuito estremo nominale (Icu)(415 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 15 kA
(690 V AC) 6 kA
(250 V DC) 30 kA
Potere di cortocircuito di servizio nominale (Ics)(415 V AC) 40 kA
(440 V AC) 22.5 kA
(500 V AC) 11 kA
(690 V AC) 4 kA
(250 V DC) 30 kA
Indicazione posizione contattoON / OFF / TRIP
Classe limitazione energia3
Resistenza elettrica10000 ciclo (i)
Resistenza meccanica10000 ciclo (i)
Numero di poli protetti2
Numero di poli2P
Coppia di serraggio3.5 N·m
31 in·lb
Tipo di sgancioC
Siglatura attuatoreI / O
Cacciavite raccomandatoPozidriv 2
Accessories AvailableSì
NoteConnection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captive screw
Capacità di connessioneFlessibile 0 … 50 mm²
Rigid 0 … 70 mm²
Tipo di morsettoScrew Terminals
Electrical
Caratteristica di interventoC
Tensione nominale di funzionamentosecondo IEC 60898-1 400 V AC
secondo IEC 60947-2 690 V AC
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 690 V
Tensione di tenuta ad impulso (Uimp)8 kV
Tipo di tensione d'ingressoAC/DC
Corrente nominale (In)8 A
Potere nominale di cortocircuito(400 V AC) 25 kA
Frequenza (f)50...60 Hz
Frequenza nominale (f)50/60 Hz
Perdita di potenzaTotal 3.4 W
a Condizioni Operative Nominali per Polo 1.7 W
Categoria di sovratensioneIV
Design
Materiale involucroClasse di isolamento I, RAL 7035
Reparto tecnico UL/CSA
Potere d'interruzione nominale secondo UL1077(480Y / 277 V AC) 14 kA
(600Y / 347 V AC) 6 kA
Material Compliance
Informazioni RoHS2CCC005083D0202
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20211214
REACH Declaration9AKK108470A9089
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20250313
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Temperatura ambienteIn funzione -40 ... 70 °C
In magazzino -40 ... 70 °C
Temperatura di riferimento aria ambientesecondo IEC60947-2 30 °C
secondo EN60898-1 30 °C
Grado di protezioneIP20
Grado di inquinamento3
Resistenza alle vibrazioni secondo IEC 60068-2-61 mm 2 - 13.2 Hz
0.7g with Load 100% x Ie 13.2 - 100 Hz
Informazioni ambientali2CCY413207D0203
Dimensioni
Larghezza in numero di intervalli modulari3
Larghezza prodotto54 mm
Altezza prodotto95 mm
Profondità prodotto82.5 mm
Peso netto prodotto490 g
Profondità integrata (t2)82.5 mm
Diagramma dimensionale2CCC413003C0201
Engineering
EPLAN Data9AAC172534_EPLAN
Ordinazione
Unità imballo livello 1box 1 pezzo (i)
Peso lordo imballo livello 1510 g
E-Number (Norway)1628411
Certificati e dichiarazioni (numero del documento)
Certificato CB9AKK107680A0857
Certificato CCC9AKK108469A3021
Dichiarazione di conformità - CE2CCC005083D0202
DNV GL Certificate2CCC413018D0201
Certificato ESTI2CCC413020D0101
Certificato KC9AKK107680A0932
Certificato LR2CCC413017D0201
Certificato UL9AKK107680A2286
Certificato VDE2CCC413039D0601
Installation
Istruzioni e manuali2CCC413016M0008
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioAny
Download Piu' Usati
Scheda tecnica9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Classificazioni e standard esterni
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
eClassV11.0 : 27141901
Codice classificazione oggettoF
Norme di riferimentoIEC/EN 60947-2
IEC/EN 60898-1
UL 1077

ETIM for 2CCS862001R0084 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica82.5 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica2
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica2
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica8 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica690 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica8 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica25 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557)
Valore caratteristica30 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica50 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica4
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
