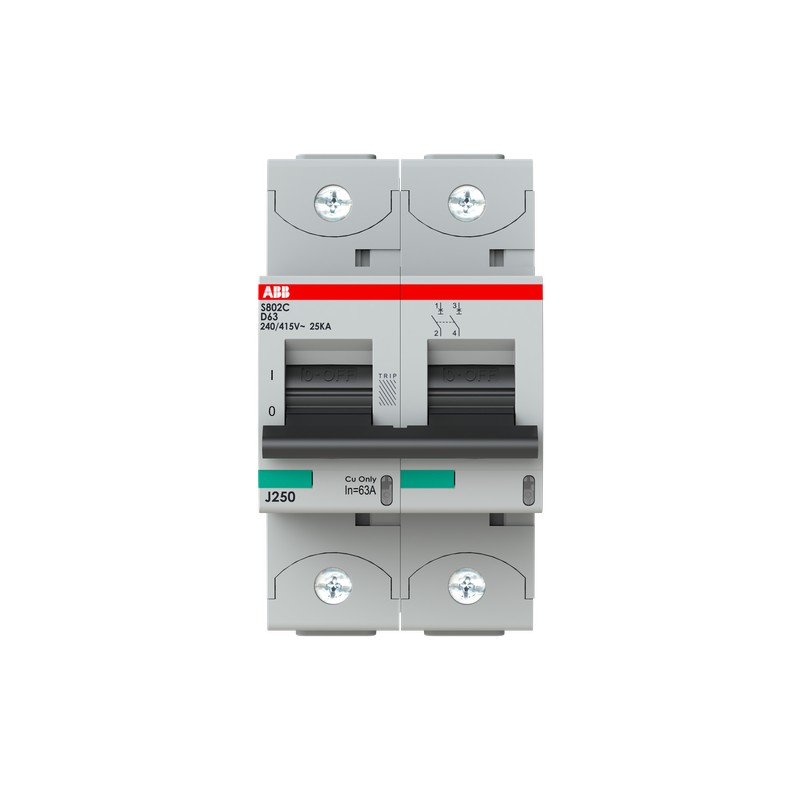

2CCS882001R0631 ABB S802C-D63 alta Circuit Breaker prestazioni

Riferimento: 2CCS882001R0631

Produttore: ABB

Descrizione:

S802C-D63 alta Circuit Breaker prestazioni

S802C-D63 2p 63A D 25kA

S802C-D63 High Performance MCB

Categorie:

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
ABB > Industriale > S800C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
ABB EcoSolutions	Sì
EcoSolutions Profile	9AKK108471A1082
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 86.29 %
ABB Site Meeting Group Waste To Landfill Target	No non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions	9AKK108470A2575
Dichiarazione prodotto ambientale - EPD	9AKK108470A1695
	9AKK108470A1696
Dati tecnici
Potere di cortocircuito estremo nominale (I_cu)	(415 V AC) 25 kA
	(440 V AC) 15 kA
	(250 V DC) 10 kA
Potere di cortocircuito di servizio nominale (I_cs)	(415 V AC) 25 kA
	(440 V AC) 10 kA
	(250 V DC) 10 kA
Indicazione posizione contatto	ON / OFF / TRIP
Classe limitazione energia	3
Resistenza elettrica	6000 ciclo (i)
Resistenza meccanica	4000 ciclo (i)
Numero di poli protetti	2
Numero di poli	2P
Coppia di serraggio	3.5 N·m
	31 in·lb
Tipo di sgancio	D
Siglatura attuatore	I / O
Cacciavite raccomandato	Pozidriv 2
Accessories Available	Sì
Note	Connection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captive screw
Capacità di connessione	Flessibile 0 … 50 mm²
	Rigid 0 … 70 mm²
Tipo di morsetto	Screw Terminals
Electrical
Caratteristica di intervento	D
Tensione nominale di funzionamento	secondo IEC 60898-1 400 V AC
	secondo IEC 60947-2 415 V AC
Tensione di funzionamento	Maximum 230/400 V AC
	Minimum 12 V AC
Tensione nominale di isolamento (U_i)	secondo IEC/EN 60664-1 500 V
Tensione di tenuta ad impulso (U_imp)	8 kV
Tipo di tensione d'ingresso	AC/DC
Corrente nominale (I_n)	63 A
Potere nominale di cortocircuito	(400 V AC) 15 kA
Frequenza (f)	50 / 60 Hz
Frequenza nominale (f)	50/60 Hz
Perdita di potenza	Total 12.8 W
	a Condizioni Operative Nominali per Polo 6.4 W
Categoria di sovratensione	IV
Design
Materiale involucro	Classe di isolamento I, RAL 7035
Reparto tecnico UL/CSA
Potere d'interruzione nominale secondo UL1077	(480Y / 277 V AC) 10 kA
	(250 V DC) 10 kA
Material Compliance
Informazioni RoHS	2CCC005083D0202
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS	20211214
REACH Declaration	9AKK108470A9089
REACH Information	False - does not contain substances > 0.1 mass percentage
REACH Date	20250313
Conflict Minerals Reporting Template (CMRT)	9AKK108468A3363
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8	Business to Business
Dati ambientali
Temperatura ambiente	In funzione -40 ... 70 °C
	In magazzino -40 ... 70 °C
Temperatura di riferimento aria ambiente	secondo IEC60947-2 30 °C
	secondo EN60898-1 30 °C
Grado di protezione	IP20
Grado di inquinamento	3
Resistenza alle vibrazioni secondo IEC 60068-2-6	1 mm 2 - 13.2 Hz
	0.7g with Load 100% x Ie 13.2 - 100 Hz
Resistenza agli urti secondo IEC 60068-2-27	5 g
	30 ms
Informazioni ambientali	2CCY413207D0203
Dimensioni
Larghezza in numero di intervalli modulari	3
Larghezza prodotto	54 mm
Altezza prodotto	95 mm
Profondità prodotto	82.5 mm
Peso netto prodotto	490 g
Profondità integrata (t₂)	82.5 mm
Diagramma dimensionale	2CCC413003C0201
Engineering
EPLAN Data	9AAC210421_EPLAN
Ordinazione
Unità imballo livello 1	box 1 pezzo (i)
Peso lordo imballo livello 1	510 g
Certificati e dichiarazioni (numero del documento)
Certificato CB	9AKK107680A0835
	2CCC413029D0202
Certificato CCC	CQC2014010307713173
Dichiarazione di conformità - CE	2CCC005083D0202
Certificato ESTI	2CCC413028D0101
Certificato UL	9AKK107680A2286
Certificato VDE	2CCC413039D0601
Installation
Istruzioni e manuali	2CCC413016M0008
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio	Any
Download Piu' Usati
Scheda tecnica	9AKK108468A9560
	9AKK108468A9561
	9AKK108468A9562
Classificazioni e standard esterni
ETIM 9	EC000042 - Miniature circuit breaker (MCB)
ETIM 10	EC000042 - Miniature circuit breaker (MCB)
UNSPSC	39121603
eClass	V11.0 : 27141901
Codice classificazione oggetto	F
Norme di riferimento	IEC/EN 60947-2
	IEC/EN 60898-1
	UL 1077

DATASHEET - PDF

Titolo

Dimensione

Tipo

S802C-D63 High Performance Circuit Breaker - ABB - S802C-D63 - 2CCS882001R0631

95 Kbytes

S802C-D63 2CCS882001R0631 ABB S802C-D63 alta Circuit Breaker prestazioni

75 Kbytes

PDF MINIATURE CIRCUIT BREAKERS EN

37 Mbytes
