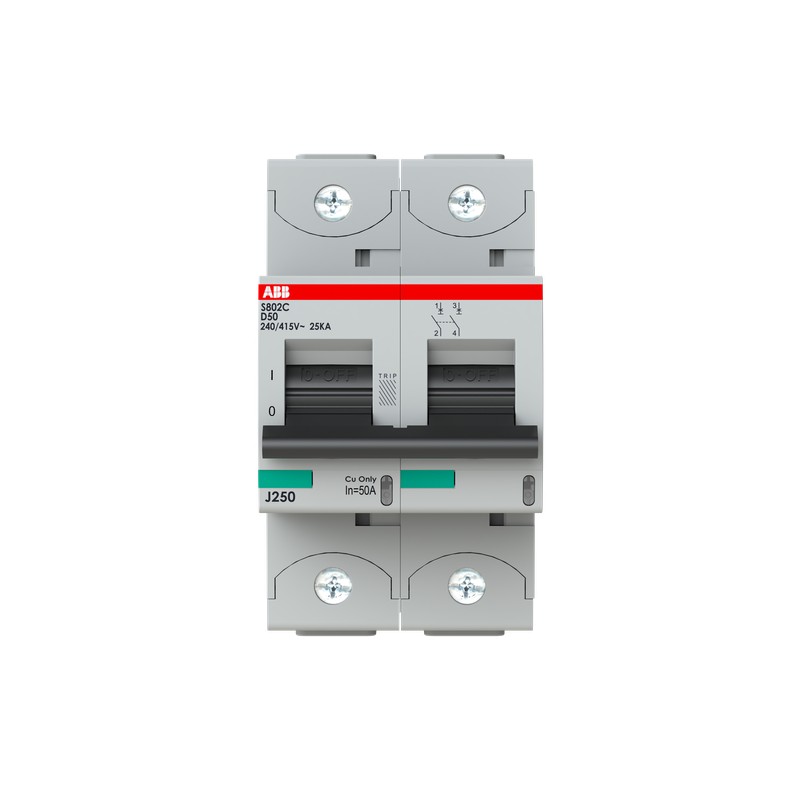

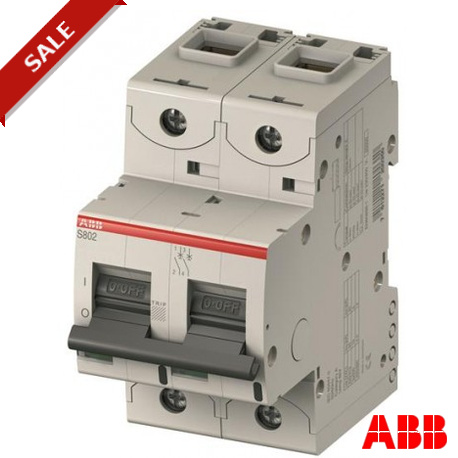

2CCS882001R0501 ABB S802C-D50 alta Circuit Breaker prestazioni
2CCS882001R0501
ABB
S802C-D50 alta Circuit Breaker prestazioni
S802C-D50 2p 50A D 25kA
S802C-D50 High Performance MCB
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale > S800C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1082 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 86.29 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 9AKK108470A2575 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Dati tecnici | |
| Potere di cortocircuito estremo nominale (Icu) | (415 V AC) 25 kA |
| (440 V AC) 15 kA | |
| (250 V DC) 10 kA | |
| Potere di cortocircuito di servizio nominale (Ics) | (415 V AC) 25 kA |
| (440 V AC) 10 kA | |
| (250 V DC) 10 kA | |
| Indicazione posizione contatto | ON / OFF / TRIP |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 6000 ciclo (i) |
| Resistenza meccanica | 4000 ciclo (i) |
| Numero di poli protetti | 2 |
| Numero di poli | 2P |
| Coppia di serraggio | 3.5 N·m |
| 31 in·lb | |
| Tipo di sgancio | D |
| Siglatura attuatore | I / O |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | Sì |
| Note | Connection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captive screw |
| Capacità di connessione | Flessibile 0 … 50 mm² |
| Rigid 0 … 70 mm² | |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | D |
| Tensione nominale di funzionamento | secondo IEC 60898-1 400 V AC |
| secondo IEC 60947-2 415 V AC | |
| Tensione di funzionamento | Maximum 230/400 V AC |
| Minimum 12 V AC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 500 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tipo di tensione d'ingresso | AC/DC |
| Corrente nominale (In) | 50 A |
| Potere nominale di cortocircuito | (400 V AC) 15 kA |
| Frequenza (f) | 50 / 60 Hz |
| Frequenza nominale (f) | 50/60 Hz |
| Perdita di potenza | Total 8.6 W |
| a Condizioni Operative Nominali per Polo 4.3 W | |
| Categoria di sovratensione | IV |
| Design | |
| Materiale involucro | Classe di isolamento I, RAL 7035 |
| Reparto tecnico UL/CSA | |
| Potere d'interruzione nominale secondo UL1077 | (480Y / 277 V AC) 10 kA |
| (250 V DC) 10 kA | |
| Material Compliance | |
| Informazioni RoHS | 2CCC005083D0202 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211214 |
| REACH Declaration | 9AKK108470A9089 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20250313 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 70 °C |
| In magazzino -40 ... 70 °C | |
| Temperatura di riferimento aria ambiente | secondo IEC60947-2 30 °C |
| secondo EN60898-1 30 °C | |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 1 mm 2 - 13.2 Hz |
| 0.7g with Load 100% x Ie 13.2 - 100 Hz | |
| Resistenza agli urti secondo IEC 60068-2-27 | 5 g |
| 30 ms | |
| Informazioni ambientali | 2CCY413207D0203 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 3 |
| Larghezza prodotto | 54 mm |
| Altezza prodotto | 95 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 490 g |
| Profondità integrata (t2) | 82.5 mm |
| Diagramma dimensionale | 2CCC413003C0201 |
| Engineering | |
| EPLAN Data | 9AAC210421_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 510 g |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107680A0835 |
| 2CCC413029D0202 | |
| Certificato CCC | CQC2014010307713173 |
| Dichiarazione di conformità - CE | 2CCC005083D0202 |
| Certificato ESTI | 2CCC413028D0101 |
| Certificato UL | 9AKK107680A2286 |
| Certificato VDE | 2CCC413039D0601 |
| Installation | |
| Istruzioni e manuali | 2CCC413016M0008 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 60947-2 |
| IEC/EN 60898-1 | |
| UL 1077 | |
