ABBIndustrialeS800CS802C-C80 2CCS882001R0804 ABB S802C-C80 alta Circuit Breaker prestazioni

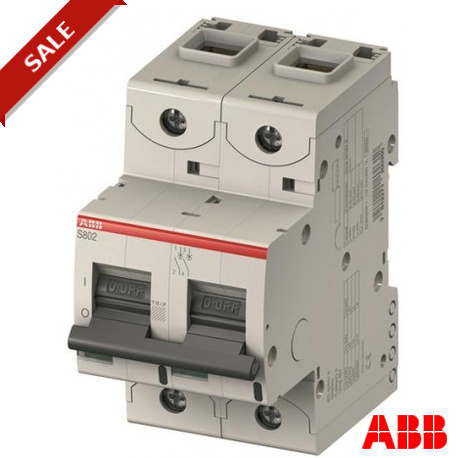

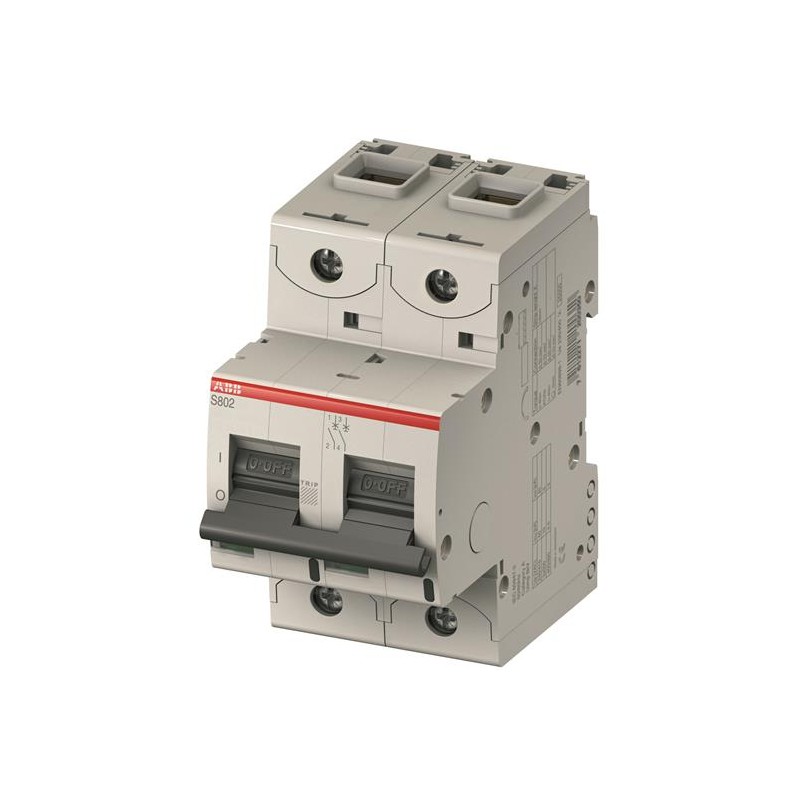

ABB S802C-C80 2CCS882001R0804 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

S802C-C80 2CCS882001R0804 ABB S802C-C80 alta Circuit Breaker prestazioni

Riferimento: S802C-C80

Codice: 2CCS882001R0804

Produttore: ABB

Descrizione:

S802C-C80 alta Circuit Breaker prestazioni
S802C-C80 2p 80A C 25kA

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • ABB > Industriale > S800C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Il S802C-C80 è un 2 poli ad Alte Prestazioni interruttore di Circuito con C-caratteristico, con gabbia terminale e una corrente nominale di 80 A. si tratta di un limitatore di corrente con una massima capacità di rottura di 25kA a 240/415V. Può essere utilizzato per tensioni fino a 254/440V e in DC. È dotato di due differenti meccanismi di intervento, l'intervento termico meccanismo per la protezione di sovraccarico e di elettromeccanica di intervento meccanismo per la protezione da corto circuito. Il S802C-C80 conforme a IEC/EN 60898-1 e IEC/EN 60947-2 e permette l'utilizzo per applicazioni industriali. Essa ha numerose approvazioni, di conseguenza, può essere utilizzato in tutto il mondo. La vasta gamma di accessori rende l'uso di S802C-C80 più confortevole. A causa del rapido arco di estinzione di S802C-C80 la vostra applicazione sarà garantito.

Ordinazione

  • EAN:
    7612271213572
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85362020

Dimensioni

  • Netto Del Prodotto Larghezza:
    54mm
  • Netto Del Prodotto Profondità:
    82.5mm
  • Netto Del Prodotto Altezza:
    95mm
  • Peso Netto Del Prodotto:
    0.49kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    105 mm
  • Pacchetto Di Livello 1 Lunghezza:
    60 mm
  • Pacchetto Di Livello 1 Altezza:
    99 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0,51 kg
  • Pacchetto di Livello 1 EAN:
    7612271213572

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +60 °C
    Di Stoccaggio -40 ... +70 °C
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    5 g
    30 ms
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    2 - 13.2 Hz / 1mm
    13.2 - 100Hz / 0,7 g
    con carico 100% x Ie
  • Condizioni Ambientali:
    Calore umido Ciclico acc. a IEC 60068-2-30 12+12 ciclo
    Calore umido Ciclico acc. a IEC 60068-2-30 55°C @ 90-96%
    Calore umido Ciclico acc. a IEC 60068-2-30 25°C @ 90-100%
    Prova di Calore asciutta B acc. IEC 60068-2-2 16 ore a 55 °C
    Prova di Calore asciutta B acc. IEC 60068-2-2 2 ore a 70 °C
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico

  • Standard:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Numero di Poli:
    2
  • Caratteristica Di Intervento:
    C
  • Corrente Nominale (In):
    80 A
  • Tensione Nominale Di Funzionamento:
    254/440 V
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo 6.4 W
  • Tensione Nominale Di Isolamento (Uio):
    500 V AC
  • Tensione Di Funzionamento:
    Massimo 230/400 V AC
    Minimo 12 V AC
  • Frequenza nominale (f):
    50 / 60 Hz
  • Capacità Di Cortocircuito Nominale (Micn):
    (230 / 400 V AC) 15 kA
  • Nominale Estremo In Cortocircuito (Micu):
    (240 / 415 V CA) 25 kA
    (254 / 440 V AC) 15 kA
    (125 V DC) 10 kA
  • Nominale Di Servizio In Cortocircuito (Mics):
    (240 / 415 V AC) 18 kA
    (254 / 440 V AC) 10 kA
    (125 V DC) 10 kA
  • Limitazione Di Energia E Di Classe:
    3
  • Categoria Di Sovratensione:
    IV
  • Grado Di Inquinamento:
    3
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    8 kV
  • Materiale Custodia:
    Isolamento del gruppo I, RAL 7035
  • Contatto Segnalazione Della Posizione:
    ON / OFF / VIAGGIO
  • Grado di Protezione:
    acc. IEC 60529 IP20
  • Commento:
    Connessione dalla parte superiore e inferiore
    Il collegamento solo per CU
    IP40 in un contenitore con coperchio
    Gabbia terminale con vite di fissaggio
  • Resistenza Elettrica:
    6000 ciclo
  • Resistenza Meccanica:
    4000 ciclo
  • Tipo Di Terminale:
    Morsetti A Vite
  • Il Collegamento Di Capacità:
    Stranded 1 ... 50 mm2
    Flessibile 1 ...70 mm2
  • Coppia Di Serraggio:
    3.5 N·m
    31 in·lb
  • Si Consiglia La Vite Driver:
    Pozidriv 2
  • Montaggio su guida DIN:
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
  • Posizione Di Montaggio:
    Qualsiasi

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000042 - Miniatura interruttore (MCB)
  • ETIM 5:
    EC000042 - Miniatura interruttore (MCB)
  • Oggetto: Codice Di Classificazione:
    F
