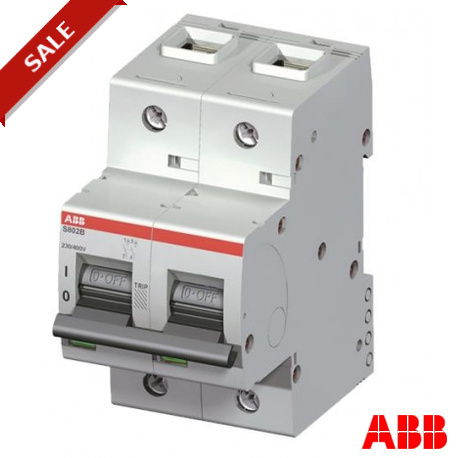

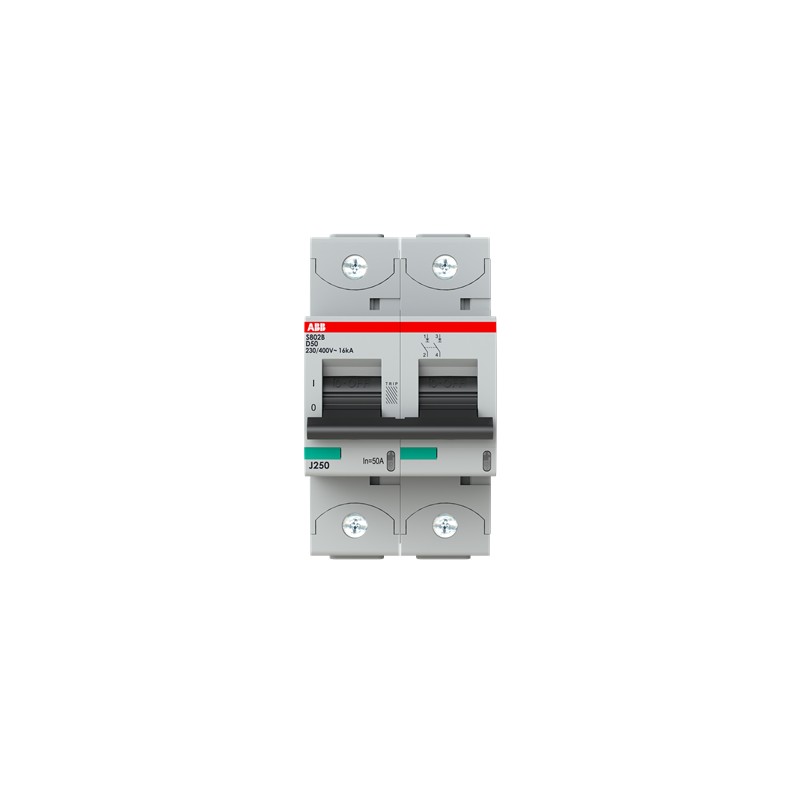

2CCS812001R0501 ABB S802B-D50 alta Circuit Breaker prestazioni
2CCS812001R0501
ABB
S802B-D50 alta Circuit Breaker prestazioni
S802B-D50 2p 50A D 16kA
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Industriale > S800C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Il S802B-D50 è un 2 poli ad Alte Prestazioni interruttore di Circuito con D-Dharacteristic, con gabbia terminale e una corrente nominale di 50 A. si tratta di un limitatore di corrente con una massima capacità di rottura di 16kA a 230/400V. Può essere utilizzato per tensioni fino a 230/400V. È dotato di due differenti meccanismi di intervento, l'intervento termico meccanismo per la protezione di sovraccarico e di elettromeccanica di intervento meccanismo per la protezione da corto circuito. Il S802B-D50 conforme a IEC/EN 60947-2 e EN 60898-1 e permette l'uso residenziale, commerciale e industriale. Essa ha numerose approvazioni, di conseguenza, può essere utilizzato in tutto il mondo. La vasta gamma di accessori rende l'uso di S802B-D50 più confortevole. A causa del rapido arco di estinzione di S802B-D50 la vostra applicazione sarà garantito.
Ordinazione
- EAN:
- 7612271416034
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85362020
Dimensioni
- Netto Del Prodotto Larghezza:
- 54mm
- Netto Del Prodotto Profondità:
- 82.5mm
- Netto Del Prodotto Altezza:
- 95mm
- Peso Netto Del Prodotto:
- 0.49kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 1 pezzo
- Pacchetto Di Livello 1, Larghezza:
- 105 mm
- Pacchetto Di Livello 1 Lunghezza:
- 60 mm
- Pacchetto Di Livello 1 Altezza:
- 99 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0,51 kg
- Pacchetto di Livello 1 EAN:
- 7612271416034
- Pacchetto Di Livello 2 Unità:
- 1 pezzo
- Pacchetto Di Livello 2 Di Altezza:
- 0,92 mm
- Pacchetto Di Livello 2, Peso Lordo:
- 0,51 kg
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +60 °C
Di Stoccaggio -40 ... +70 °C
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica
Tecnico
- Standard:
- IEC/EN 60947-2 IEC/EN 60898-1
- Numero di Poli:
- 2
- Caratteristica Di Intervento:
- D
- Corrente Nominale (In):
- 50
- Tensione Nominale Di Funzionamento:
- 230/400 V AC
75 V DC
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 4.3 W
- Tensione Nominale Di Isolamento (Uio):
- 440 V AC
- Frequenza nominale (f):
- 50 / 60 Hz
- Capacità Di Cortocircuito Nominale (Micn):
- 10 kA
- Nominale Estremo In Cortocircuito (Micu):
- (230 / 400 V AC) 16 kA
- Nominale Di Servizio In Cortocircuito (Mics):
- (230 / 400 V AC) 10 kA
- Categoria Di Sovratensione:
- III
- Grado Di Inquinamento:
- 3
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 4 kV
- Materiale Custodia:
- Isolamento del gruppo I, RAL 7035
- Contatto Segnalazione Della Posizione:
- ON / OFF / VIAGGIO
- Grado di Protezione:
- acc. IEC 60529 IP20
- Commento:
- Connessione dalla parte superiore e inferiore
Il collegamento solo per CU
IP40 in un contenitore con coperchio
Gabbia terminale con vite captIIIe
- Tipo Di Terminale:
- Morsetti A Vite
- Il Collegamento Di Capacità:
- Flessibile 1 ... 50 mm2
Flessibile Intrecciato
1 ...70 mm2
- Coppia Di Serraggio:
- 3.5 N·m
- Si Consiglia La Vite Driver:
- Pozidriv 2
- Montaggio su guida DIN:
- TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
- Posizione Di Montaggio:
- Qualsiasi
I certificati e le Dichiarazioni (Numero Documento)
- Dichiarazione di Conformità CE:
- 2CCC413016D060
- RoHS Informazioni:
- 2CCC413008D0204
Classificazioni
- ETIM 4:
- EC000042 - Miniatura interruttore (MCB)
- ETIM 5:
- EC000042 - Miniatura interruttore (MCB)
- Oggetto: Codice Di Classificazione:
- F
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 82.5 mm |
| caratteristica di intervento (EF000889) | D |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 50 A |
| tensione nominale (EF000228) | 400 V |
| tensione di isolamento nominale Ui (EF001366) | 500 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 6 kV |
| tipo di tensione (EF000187) | AC/DC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 16 kA |
| frequenza (EF000416) | 50 Hz |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 3 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 3 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 0 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| S802B-D50 High Performance Circuit Breaker - ABB - S802B-D50 - 2CCS812001R0501 | 91 Kbytes |
|
| S802B-D50 2CCS812001R0501 ABB S802B-D50 alta Circuit Breaker prestazioni | 67 Kbytes |
|
