ABBIndustrialeS800C2CCS812001R0404 ABB S802B-C40 alta Circuit Breaker prestazioni

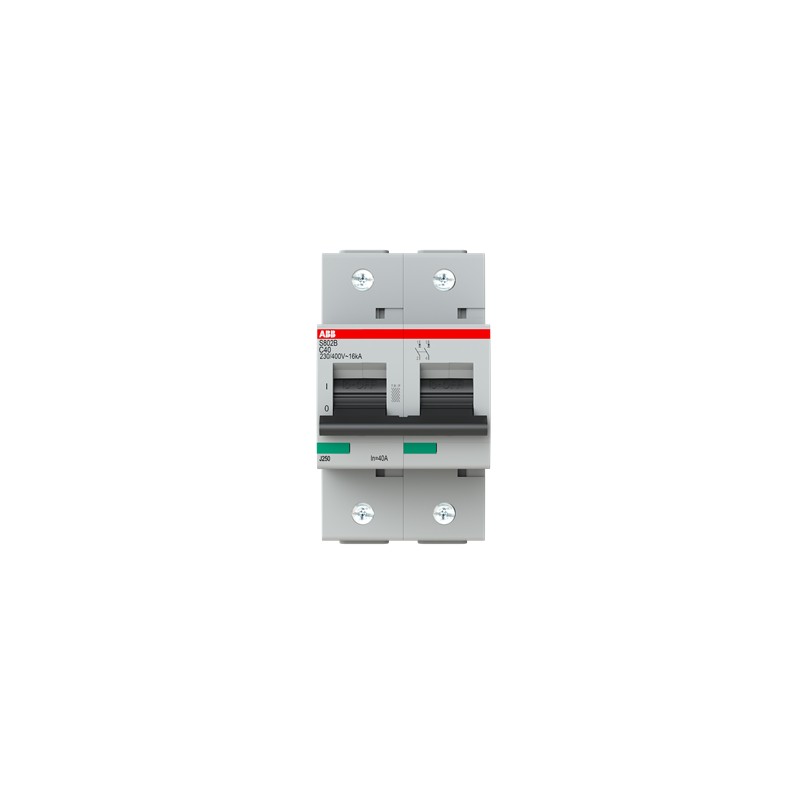

ABB 2CCS812001R0404 2CCS812001R0404 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

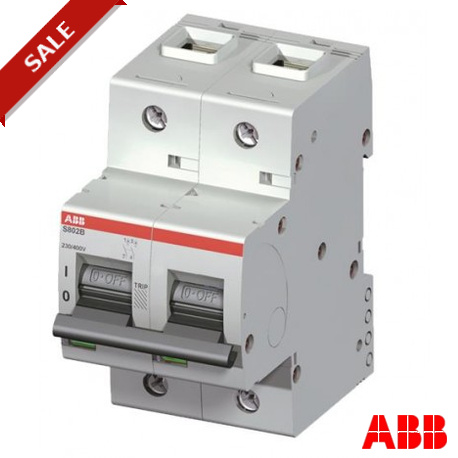

2CCS812001R0404 ABB S802B-C40 alta Circuit Breaker prestazioni

Riferimento: 2CCS812001R0404

Produttore: ABB

Descrizione:

S802B-C40 alta Circuit Breaker prestazioni
S802B-C40 2p 40A C 16kA

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
  • ABB > Industriale > S800C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Il S802B-C40 è un 2 poli ad Alte Prestazioni interruttore di Circuito con C-caratteristico, con gabbia terminale e una corrente nominale di 40 A. si tratta di un limitatore di corrente con una massima capacità di rottura di 16kA a 230/400V. Può essere utilizzato per tensioni fino a 230/400V. È dotato di due differenti meccanismi di intervento, l'intervento termico meccanismo per la protezione di sovraccarico e di elettromeccanica di intervento meccanismo per la protezione da corto circuito. Il S802B-C40 conforme a IEC/EN 60947-2 e EN 60898-1 e permette l'uso residenziale, commerciale e industriale. Essa ha numerose approvazioni, di conseguenza, può essere utilizzato in tutto il mondo. La vasta gamma di accessori rende l'uso di S802B-C40 più confortevole. A causa del rapido arco di estinzione di S802B-C40 la vostra applicazione sarà garantito.

Ordinazione

  • EAN:
    7612271416270
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85362020

Dimensioni

  • Netto Del Prodotto Larghezza:
    54mm
  • Netto Del Prodotto Profondità:
    82.5mm
  • Netto Del Prodotto Altezza:
    95mm
  • Peso Netto Del Prodotto:
    0.49kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    105 mm
  • Pacchetto Di Livello 1 Lunghezza:
    60 mm
  • Pacchetto Di Livello 1 Altezza:
    99 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0,51 kg
  • Pacchetto di Livello 1 EAN:
    7612271416270
  • Pacchetto Di Livello 2 Unità:
    1 pezzo
  • Pacchetto Di Livello 2 Di Altezza:
    0,92 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    0,51 kg

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +60 °C
    Di Stoccaggio -40 ... +70 °C
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico

  • Standard:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Numero di Poli:
    2
  • Caratteristica Di Intervento:
    C
  • Corrente Nominale (In):
    40 Un
  • Tensione Nominale Di Funzionamento:
    230/400 V AC
    75 V DC
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo 3,7 W
  • Tensione Nominale Di Isolamento (Uio):
    440 V AC
  • Frequenza nominale (f):
    50 / 60 Hz
  • Capacità Di Cortocircuito Nominale (Micn):
    10 kA
  • Nominale Estremo In Cortocircuito (Micu):
    (230 / 400 V AC) 16 kA
  • Nominale Di Servizio In Cortocircuito (Mics):
    (230 / 400 V AC) 10 kA
  • Categoria Di Sovratensione:
    III
  • Grado Di Inquinamento:
    3
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    4 kV
  • Materiale Custodia:
    Isolamento del gruppo I, RAL 7035
  • Contatto Segnalazione Della Posizione:
    ON / OFF / VIAGGIO
  • Grado di Protezione:
    acc. IEC 60529 IP20
  • Commento:
    Connessione dalla parte superiore e inferiore
    Il collegamento solo per CU
    IP40 in un contenitore con coperchio
    Gabbia terminale con vite captIIIe
  • Tipo Di Terminale:
    Morsetti A Vite
  • Il Collegamento Di Capacità:
    Flessibile 1 ... 50 mm2
    Flessibile Intrecciato
    1 ...70 mm2
  • Coppia Di Serraggio:
    3.5 N·m
  • Si Consiglia La Vite Driver:
    Pozidriv 2
  • Montaggio su guida DIN:
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
  • Posizione Di Montaggio:
    Qualsiasi

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 4:
    EC000042 - Miniatura interruttore (MCB)
  • ETIM 5:
    EC000042 - Miniatura interruttore (MCB)
  • Oggetto: Codice Di Classificazione:
    F

ETIM for 2CCS812001R0404 Disgiuntori, fusibili (EC000042)

Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica82.5 mm
Nome caratteristicacaratteristica di intervento (EF000889)
Valore caratteristicaC
Nome caratteristicanumero di poli (totale) (EF008618)
Valore caratteristica2
Nome caratteristicanumero di poli protetti (EF005548)
Valore caratteristica2
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica40 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione di isolamento nominale Ui (EF001366)
Valore caratteristica500 V
Nome caratteristicaresistenza nominale a tensione ad impulso (Uimp) (EF011980)
Valore caratteristica6 kV
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaAC/DC
Nome caratteristicapotere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555)
Valore caratteristica10 kA
Nome caratteristicapotere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558)
Valore caratteristica16 kA
Nome caratteristicafrequenza (EF000416)
Valore caratteristica50 Hz
Nome caratteristicaclasse di limitazione energetica (EF002568)
Valore caratteristica3
Nome caratteristicamontaggio a incasso (EF007517)
Valore caratteristicaNo
Nome caratteristicaconduttore neutro a commutazione (EF005997)
Valore caratteristicaNo
Nome caratteristicacategoria di sovratensione (EF002569)
Valore caratteristica3
Nome caratteristicagrado di inquinamento (EF002570)
Valore caratteristica3
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0 mm²
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
