> >>>S202M-Z3UC 2CDS272061R0318 ABB Interruttore automatico S200MUC, 2P, Z, 3A
Prodotto precedente Prodotto successivo

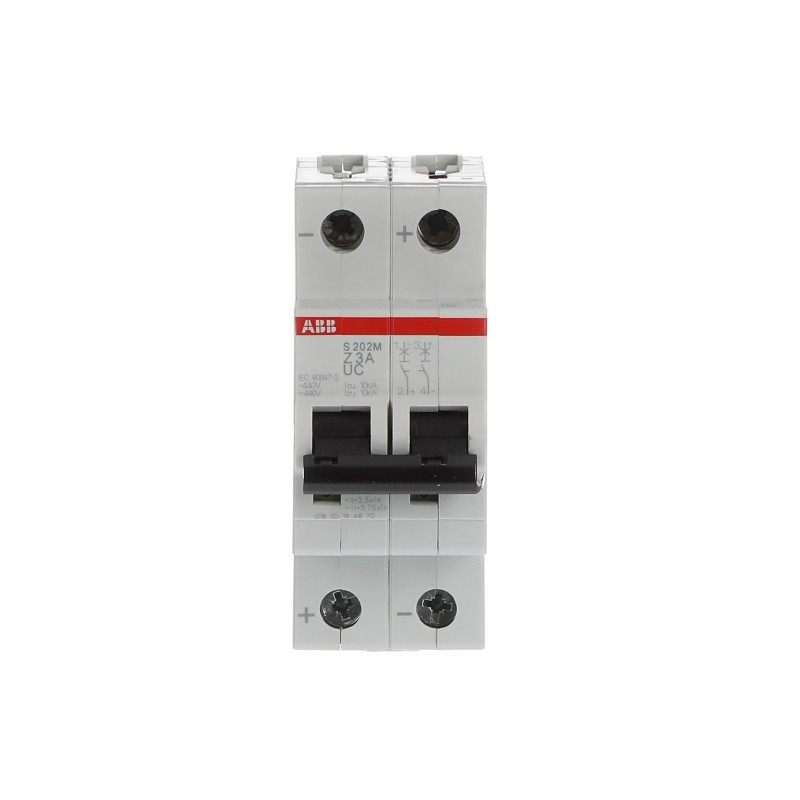

S202M-Z3UC 2CDS272061R0318 ABB Interruttore automatico S200MUC, 2P, Z, 3A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S202M-Z3UC 2CDS272061R0318 ABB Interruttore automatico S200MUC, 2P, Z, 3A

S202M-Z3UC

2CDS272061R0318

ABB

Interruttore automatico S200MUC, 2P, Z, 3A

Maggiori dettagli


Industriale > S200M-UC

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


L'interruttore miniaturizzato S 200 M UC estende la stabilita
ABB System pro M compact® gamma di prodotti con un INTERRUTTORE per applicazioni CC e CA. L'S 200 M UC impressiona con la sua gamma di prestazioni e di conseguenza grande quantità di approvazioni. La sua alta integrato da corto circuito capacità di rottura in tutto il
tutta la linea del modello, la sua flessibile di CC e di CA applicazione e la sua approvazione e la conformità con tutti i principali locali e internazionali, norme rendono davvero unica.

Tutte le attuali System pro M compact® accessori possono essere facilmente combinati con la nuova linea del modello. Se magazzinaggio o del progetto, l'ingegneria, la progettazione, l'installazione o la manutenzione di attrezzature, l'S 200 M UC è una soluzione semplice e flessibile.
+
–

Accessori

Mostra accessorio immagini
Prodotto Immagini

Elastislide Carosello Visualizzatore Di Miniature
  • S202M-Z3UC - image 0
PrecedenteAccanto
Fine Elastislide Carosello Visualizzatore Di Miniature
rg-thumbs
rg-gallery/ Prodotto Immagini
IdentificatoreQtyUnità Di MisuraTipoDescrizione
2CCA880100R0001
UnopezzoCMS-100PSCMS-100PS Sensore
2CCA880101R0001
UnopezzoCMS-101PSCMS-101PS Sensore
2CCA880102R0001
UnopezzoCMS-102PSCMS-102PS Sensore
2CDS200909R0001
UnopezzoS2C-A1S2C-A1 - bobina di sgancio
2CDS200909R0002
UnopezzoS2C-A2S2C-A2 - bobina di sgancio
2CDS200912R0001
UnopezzoS2C-H6RS2C-H6R - Contatto Ausiliario
2CDS200918R0001
UnopezzoS2C-NTS2C-NT Mano Neutro
2CDS200922R0001
UnopezzoS2C-S/H6RS2C-S/H6R - Segnale / Contatto Ausiliario
2CDS200936R0001
UnopezzoS2C-H11LS2C-H11L - Contatto Ausiliario
2CDS200936R0002
UnopezzoS2C-H20LS2C-H20L - Contatto Ausiliario
2CDS200936R0003
UnopezzoS2C-H02LS2C-H02L - Contatto Ausiliario
2CDS200946R0001
UnopezzoS2C-H6-11RS2C-H6-11R - Contatto Ausiliario
2CDS200946R0002
UnopezzoS2C-H6-20RS2C-H6-20R - Contatto Ausiliario
2CDS200946R0003
UnopezzoS2C-H6-02RS2C-H6-02R - Contatto Ausiliario
2CDS200970R0001
UnopezzoS2C-H01S2C-H01 - Contatto Ausiliario
2CDS200970R0002
UnopezzoS2C-H10S2C-H10 - Contatto Ausiliario
2CSS200911R0001
UnopezzoS2C-UA 12 DCS2C-UA 12 DC - sganciatore di minima tensione
2CSS200911R0002
UnopezzoS2C-UA CA 24S2C-UA 24 AC - sganciatore di minima tensione
2CSS200911R0003
UnopezzoS2C-UA 48 ACS2C-UA 48 AC - sganciatore di minima tensione
2CSS200911R0004
UnopezzoS2C-UA 110 CAS2C-UA 110 CA - sganciatore di minima tensione
2CSS200911R0005
UnopezzoS2C-UA 230 ACS2C-UA 230 AC - sganciatore di minima tensione
2CSS200911R0006
UnopezzoS2C-UA 400 ACS2C-UA 400 AC - sganciatore di minima tensione
2CSS200911R0007
UnopezzoS2C-UA 24 DCS2C-UA 24 DC - sganciatore di minima tensione
2CSS200911R0008
UnopezzoS2C-UA 48 CCS2C-UA 48 CC - sganciatore di minima tensione
2CSS200911R0009
UnopezzoS2C-UA 110 CCS2C-UA 110 CC - sganciatore di minima tensione
2CSS200911R0010
UnopezzoS2C-UA 230 DCS2C-UA 230 DC - sganciatore di minima tensione
2CSS200998R0001
UnopezzoS2C-BPS2C-BP - Meccanica di sgancio del dispositivo
2CSS200999R0001
UnopezzoS2C-ESTS2C-EST - Plug-in di base
2CSS201997R0013
UnopezzoS2C-CM1S2C-CM1 - Motore operativo del dispositivo
2CSS203997R0013
UnopezzoS2C-CM2/3S2C-CM2/3 - funzionamento del Motore del dispositivo
2CSS204997R0013
UnopezzoS2C-CM4S2C-CM4 - Motore operativo del dispositivo
GHS2001901R0003
UnopezzoS2C-DHS2C-DH - Accessori Meccanici

Ordinazione

  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    Ottanta cinque millioni tre cento sessanta due mila dieci

Popolari Download

  • Scheda Di Dati Di Informazioni Di Carattere Tecnico:
    2CDC002142D0207
  • Istruzioni e Manuali:
    2CDC002142D0207

Dimensioni

  • Netto Del Prodotto Larghezza:
    Trenta cinquemm
  • Netto Del Prodotto Profondità / Lunghezza:
    Sessanta novemm
  • Netto Del Prodotto Altezza:
    Ottanta ottomm
  • Peso Netto Del Prodotto:
    0.25kg

Tecnico

  • Standard:
    CSA 22.2 N. 235
    IEC/EN 60947-2
    UL 1077
  • Numero di Poli:
    Due
  • Caratteristica Di Intervento:
    Z
  • Corrente Nominale (In):
    Tre
  • Tensione Nominale Di Funzionamento:
    acc. a IEC 60947-2 440 V AC
    acc. a IEC 60947-2 440 V DC
  • La Perdita Di Potenza:
    4.7 W
    in Condizioni Operative nominali per Polo 2.35 W
  • Tensione Nominale Di Isolamento (Uio):
    acc. IEC/EN 60664-1 500 V
  • Tensione Di Funzionamento:
    Massimo (Incl. La tolleranza) 462 V AC
    Massimo (Incl. La tolleranza) 500 V DC
    Minimo 12 V AC / 12 V DC
  • Frequenza nominale (f):
    DC
    50 Hz
    60 Hz
  • Nominale Estremo In Cortocircuito (Micu):
    (220 V DC) 25 kA
    (440 V AC) 10 kA
    (440 V DC) 10 kA
  • Nominale Di Servizio In Cortocircuito (Mics):
    (220 V DC) 20 kA
  • Limitazione Di Energia E Di Classe:
    Tre
  • Categoria Di Sovratensione:
    III
  • Grado Di Inquinamento:
    Due
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    4 kV
    (6.2 kV @ il livello del mare) kV
    (5.0 kV @ 2000 m) kV
  • Dielettrica Tensione Di Prova:
    50 / 60 Hz, 1 min: 2 kV
  • Materiale Custodia:
    Isolamento del Gruppo I, RAL 7035
  • Tipo Di Azionamento:
    Isolamento del gruppo II, nero, richiudibile
  • Contatto Segnalazione Della Posizione:
    Rosso SU Verde / OFF
  • Grado di Protezione:
    IP20
  • Commento:
    IP40 in custodia con coperchio; si noti che la polarità del dispositivo
  • Resistenza Elettrica:
    1500 CC ciclo
    20000 AC ciclo
  • Resistenza Meccanica (Nendu):
    20000 ciclo
  • Tipo Di Terminale:
    Morsetti A Vite
  • Vite Tipo Di Terminale:
    Failsafe Bi-direzionale di Cilindro di sollevamento Terminale
  • Il Collegamento Di Capacità:
    Barra 10 / 10 mm2
    Flessibile con Puntale 0.75 ... 25 mm2
    Flessibile 0.75 ... 25 mm2
    Rigida 0.75 ... 35 mm2
    Stranded 0.75 ... 35 mm2
  • Coppia Di Serraggio:
    2.8 N·m
  • Si Consiglia La Vite Driver:
    Pozidriv 2
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • Posizione Di Montaggio:
    Qualsiasi

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +55 °C
    Di Stoccaggio -40 ... +70 °C
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    25g / 2 ammortizzatori / 13 ms
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g, 20 cicli a 5 ... 150 ... 5 Hz con carico di 0,8 In
  • Condizioni Ambientali:
    28 cicli
    con il 55 °C / 90-96 %
    e 25 °C / 95-100 %

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    500 V DC
    480 Y / 277 V AC
  • Collegamento Capacità di UL/CSA:
    Sbarre 14-8 AWG
    Conduttore AWG 14-4
  • Coppia di serraggio UL/CSA:
    25 in·lb
  • Potere di interruzione nominale acc. per UL1077:
    (220 V AC) 10 kA
    (277 V AC) 6 kA
    (440 V DC) 10 kA
    (480 Y / 277 V AC) 10 kA
    (500 V DC) 10 kA

I certificati e le Dichiarazioni (Numero Documento)

  • Dichiarazione di Conformità CE:
    2CDK400583D2702
  • Informazioni Ambientali:
    2CDK400030D201
  • Istruzioni e Manuali:
    2CDC002142D0207

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    5 pezzi
  • Pacchetto Di Livello 1, Larghezza:
    92 mm
  • Pacchetto Di Livello 1 Di Profondità / Lunghezza:
    58 mm
  • Pacchetto Di Livello 1 Altezza:
    80 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    1,3 kg
  • Pacchetto di Livello 1 EAN:
    4013614424496
  • Pacchetto Di Livello 2 Unità:
    60 pezzi
  • Pacchetto Di Livello 2 Per La Larghezza:
    275 mm
  • Pacchetto Di Livello 2 Di Profondità / Lunghezza:
    395 mm
  • Pacchetto Di Livello 2 Di Altezza:
    210 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    16 kg
  • Pacchetto di Livello 2 EAN:
    4013614446153

Classificazioni

  • Oggetto: Codice Di Classificazione:
    F
  • ETIM 4:
    EC000042 - Miniatura interruttore (MCB)
  • ETIM 5:
    EC000042 - Miniatura interruttore (MCB)
  • ETIM 6:
    EC000042 - Miniatura interruttore (MCB)
  • ETIM 7:
    EC000042 - Miniatura interruttore (MCB)
  • eClass:
    7.0 27141901
  • UNSPSC:
    Trenta nove millioni cento venti un mille sei cento quattordici
