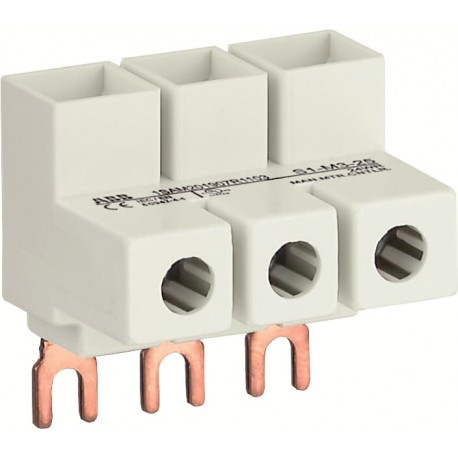

1SAM201907R1103 ABB S1-M3-25 potenza di alimentazione di blocco
1SAM201907R1103
ABB
S1-M3-25 potenza di alimentazione di blocco
S1-M3-25 TERMINE. CONEX. P/MS116/32
S1-M3-25 Morsetti di collegamento da montare sopra la barretta PS1 con cavi da 25 mm² (anche TYPE-E su MS132)
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Salvamotori > Electronic motor protection relays Mx116 and Mx132
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Istruzioni e manuali (parte 3) | 1SBC100214C0202 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAM200451F0003 |
| Dimensioni | |
| Larghezza prodotto | 43.8 mm |
| Altezza prodotto | 43.95 mm |
| Profondità prodotto | 32 mm |
| Peso netto prodotto | 0.042 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 690 V AC |
| 250 V DC | |
| Corrente nominale di funzionamento (Ie) | 65 A |
| Numero di poli | 3P |
| Grado di protezione | IP20 |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 2.5 ... 16 mm² |
| Flexible with Insulated Ferrule 1x 2.5 ... 16 mm² | |
| Flessibile 1x 2.5 ... 16 mm² | |
| Rigid 1x 2.5 ... 25 mm² | |
| Coppia di serraggio | Circuito Principale 2.5 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 10 mm |
| Cacciavite raccomandato | M3.5 |
| Pozidriv 2 | |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Note | UL/CSA Type E/F and IEC |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1x 14-6 AWG |
| Stranded 1x 14-4 AWG | |
| Coppia di serraggio UL/CSA | Circuito Principale 22 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -50 ... +80 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 188d6d89-c95c-4b8e-bf84-db0b563d63c3 Germania (DE) |
| SCIP semplificato | 010d00b6-b73b-4791-b2d0-ab53d239ef3d Norvegia (NO) |
| 389bb5e0-a9d7-46d1-841d-2dd8b49c40d9 Belgio (BE) | |
| 48ef4d71-fa3e-4fbd-aad2-b2ac2760b21d Spagna (ES) | |
| 508e377a-97b7-4095-b8ee-92d686364139 Ungheria (HU) | |
| 60fe5074-8c38-4c00-9a1e-5b5547c65851 Danimarca (DK) | |
| 9038e33f-9f7a-477c-b13b-ae0c164f160c Paesi Bassi (Olanda) (NL) | |
| 96221923-4cac-4fc5-95c3-8d9d9f0e3630 Polania (PL) | |
| a3e50dec-b5d3-45da-ac10-ec477ada1162 Finlandia (FI) | |
| acbb47ab-7de5-4255-830b-dc2877d0333b Germania (DE) | |
| b7bf31aa-1637-43fc-a4d7-40e85c613e01 Estonia (EE) | |
| b87f35de-99bd-4d0f-8fe6-8eb592d39f9f Francia (FR) | |
| bcf9f259-f352-4c57-9fef-460434734b84 Italia (IT) | |
| c9bea1da-6892-4a95-be5e-92478c4c7722 Portogallo (PT) | |
| d45793fe-2d81-4d3f-9064-72b316e457b8 Svezia (SE) | |
| eaec5508-f3a1-4dbd-91a5-23baeb4c2966 Repubblica Ceca (CZ) | |
| eb221106-1373-42c1-83e5-f9ca2742d60c Bulgaria (BG) | |
| f40ec149-7216-4d32-9c06-361d72057eff Croazia (HR) | |
| f42cc957-52bc-4a6e-b642-b404a588e0ec Grecia (GR) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato cUL | 1SAA963001-1701 |
| Dichiarazione di conformità - CE | 1SAD101100-3411 |
| Declaration of Conformity - UKCA | 1SAD201100-3411 |
| Certificato UL | E121190-20000619 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 59 mm |
| Profondità imballo livello 1 | 245 mm |
| Altezza imballo livello 1 | 38 mm |
| Peso lordo imballo livello 1 | 0.45 kg |
| EAN imballo livello 1 | 4013614488207 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| eClass | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| Codice categoria granulare IDEA (IGCC) | 4378 >> Phase busbar |
| E-Number (Finland) | 3705957 |
| E-Number (Sweden) | 3112082 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| corrente nominale (EF000001) | 65 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 3 |
| numero di uscite (EF000319) | 3 |
| adatto per conduttori massicci (EF007816) | Sì |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | Sì |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | Sì |
| adatto per cavi a trefoli extra sottili (EF016328) | Sì |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | Sì |
| sezione del conduttore, ingresso (EF016330) | 2.5 mm² |
| sezione del conduttore, uscita (EF016331) | 2.5 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 14 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 43.95 mm |
| larghezza (EF000008) | 43.8 mm |
| profondità (EF000049) | 32 mm |
