ABBComando e segnalamentoCOMMAND AND SIGNALING ELEMENTS PDA1SFA619102R1041 ABB PULSANTE CP3-10R-01

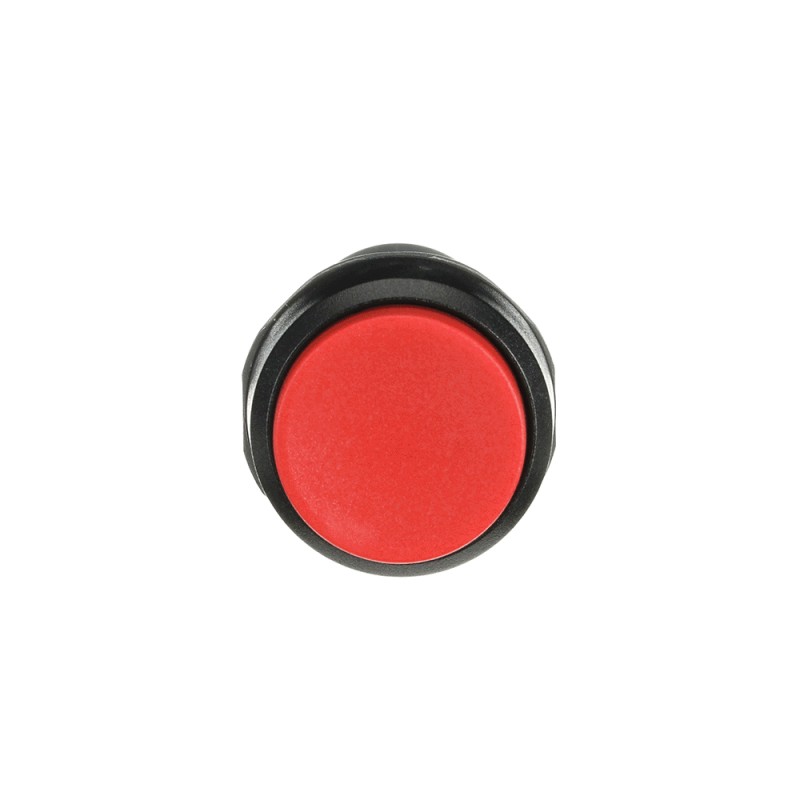

ABB 1SFA619102R1041 1SFA619102R1041 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SFA619102R1041 ABB PULSANTE CP3-10R-01

Riferimento: 1SFA619102R1041

Produttore: ABB

Descrizione:

PULSANTE # CP3-10R-01
PULS. SALE. MOMENTO OPACÒ.1NC, R
CP3-10R-01 Puls. rosso, 1NC (ghiera in plastica nera)

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante completo
  • ABB > Comando e segnalamento > Command and signaling elements PDA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 9,97 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale8536508000
Download Piu' Usati
Scheda tecnica1SFC151007C02__
Istruzioni e manuali1SFC151011M0201
Dimensioni
Larghezza prodotto0.03 m
Altezza prodotto0.03 m
Profondità prodotto0.06 m
Peso netto prodotto0.018 kg
Dati tecnici
Temperatura ambienteIn funzione -25 ... +70 °C
In magazzino -40 ... +85 °C
ColoreRosso
Tipo di attuatorePulsante Sporgente
Materiale smussaturaPlastic
IlluminazioneNon Illuminato
FunzioneMomentary
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA0
Tipo di involucro NEMAType1
Type12
Type13
Type3R
Type4
Type4X
Grado di inquinamento3
Tensione nominale di isolamento (Ui)300 V
Tensione di tenuta ad impulso (Uimp)6 kV
Frequenza nominale (f)50 / 60 Hz
Tensione nominale di funzionamentoMaximum 300 V
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 0.3 A
(125 V) 0.2 A
Corrente nominale di funzionamento AC-15 (Ie)(240 V) 2 A
(220 / 240 V) 2 A
Perdita di potenzaMassimo 2.5 W
Durata meccanica0.5 milione
Capacità di connessioneFlexible with Ferrule 1 x 0.5...1.5 mm²
Flexible with Ferrule 2 x 0.5...1.5 mm²
Flexible with Insulated Ferrule 1 x 0.5...1.5 mm²
Flexible with Insulated Ferrule 2 x 0.5...1.5 mm²
Flessibile 1 x 0.5 ...1.5 mm²
Flessibile 2 x 0.5 ...1.5 mm²
Solid 1 x 0.5...1.5 mm²
Solid 2 x 0.5...1.5 mm²
Tipo di connessioneScrew Clamp
Tipo di morsettoScrew Terminals
Coppia di serraggio0.8 N·m
Lunghezza di spelatura cavo6 mm
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSA1x 22...14 AWG
2x 22...14 AWG
Dati ambientali
Grado di protezioneDavanti IP66
Davanti IP67
Davanti IP69K
Terminali IP20
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2022-006479
Informazioni RoHS2CMT2022-006498
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006523
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CBCQC_CN_CN50749
Certificato CQCCQC2003010305054693
Certificato cURusUL_E496500-20171020
Declaration of Conformity - CCC2020980305001187
Dichiarazione di conformità - CE2CMT2015-005451
Declaration of Conformity - UKCA2CMT2020-006121
DNV GL Certificate9AKK107046A3749
Certificato EACRU C-CN.ME77.B.00587/20
Informazioni imballo
Unità imballo livello 1bag 10 pezzo (i)
Larghezza imballo livello 10.125 m
Profondità imballo livello 10.235 m
Altezza imballo livello 10.05 m
Peso lordo imballo livello 10.184 kg
EAN imballo livello 17320500242957
Classificazioni e standard esterni
Codice classificazione oggettoS
ETIM 6EC001028 - pulsante, dispositivo completo
ETIM 7EC001028 - pulsante, dispositivo completo
ETIM 8EC001028 - Push button, complete
eClassV11.0 : 27371228
UNSPSC39122216
Codice categoria granulare IDEA (IGCC)5212 >> Push button for distribution board
E-Number (Finland)2312788
E-Number (Norway)4373392
E-Number (Sweden)3705462

ETIM for 1SFA619102R1041 Apparecchi elettrici a bassa tensione (EC001028)

Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicaalto
Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicarosso
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22 mm
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaNo
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione della lampada (EF006522)
Valore caratteristica300 V
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica1
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicanero
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP67/IP69K
