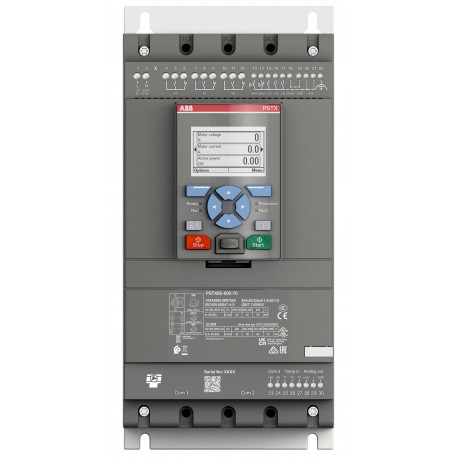

1SFA898108R7000 ABB Avviatore statico 400V/45kW, 500V/55kW, 85A
1SFA898108R7000
ABB
Avviatore statico 400V/45kW, 500V/55kW, 85A
PSTX85-600-70 SOFT STARTER
PSTX85-600-70 Softstarter - 85 A - 208 ... 600 V AC
Apparecchi elettrici a bassa tensione > starter progressivo
Dispositivo di avviamento graduale > Soft starters PSTX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85371091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SFC132012C0201 |
| Istruzioni e manuali | 1SFC132428M0201 |
| Istruzioni e manuali (parte 2) | 1SFC132081M0201 |
| Istruzioni e manuali (parte 3) | 1SFC132060M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC181164_EPLAN |
| Schema elettrico | N/A |
| Dimensioni | |
| Larghezza prodotto | 150 mm |
| Altezza prodotto | 314 mm |
| Profondità prodotto | 198 mm |
| Peso netto prodotto | 4.7 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 208 ... 600 V AC |
| Tensione nominale di alimentazione di controllo (Us) | 100 ... 250 V AC |
| Tensione nominale circuito di controllo (Uc) | 24 V DC |
| Frequenza nominale (f) | 50/60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Potenza nominale di funzionamento - Collegamento in linea (Pe) | (230 V) 22 kW |
| (400 V) 45 kW | |
| (500 V) 55 kW | |
| Corrente nominale di funzionamento - Collegamento in linea (Ie) | 85 A |
| Potenza nominale d'esercizio - Collegamento interno delta | at 230 V 40 kW |
| at 400 V 75 kW | |
| at 500 V 90 kW | |
| Corrente nominale d'esercizio - Collegamento interno delta | 147 A |
| Percentuale fattore d'esercizio | 100 % |
| Protezione da sovraccarico | Built-in electronic overload protection |
| Elettronica integrata sovraccarico | Yes |
| Potere di avviamento alla massima corrente nominale Ie | 4xIe for 10s |
| Tempo di rampa | 1 ... 120 secondo [unità di misura del tempo] |
| Tensione iniziale durante avviamento | 10 ... 99 % |
| Rampa speciale di riduzione tensione | 100 ... 10 % |
| Funzione limite corrente | 1.5 ... 7.5 xle |
| Interruttore per connessione interna delta | Sì |
| Relè segnale di funzionamento | Sì |
| Relè segnale bypass | Sì |
| Relè segnale guasto | Yes |
| Relè segnale sovraccarico | Sì |
| Uscite analogiche | 0…10 V, 0…20 mA, 4…20 mA |
| Segnale indicazione pronto ad avvio/standby ON (LED) | Green |
| Segnale indicazione funzionamento R (LED) | Green |
| Segnale indicazione protezione (LED) | Giallo |
| Segnale indicazione guasto F1 (LED) | Red |
| Comunicazione | Modbus-RTU; Modbus-TCP; Ethernet-IP; EtherCAT; DeviceNet; CANopen; Profibus; Profinet; BACnet-IP; BACnet-MSTP |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 |
| Tipo di morsetto | Cable Clamp |
| Sezioni dei cavi-circuito principale | Hole Diameter 8.5 mm |
| Sezioni dei cavi-circuito di controllo | Rigid 1 x 2.5 mm² |
| Sezioni dei cavi-circuito di alimentazione | Rigid 1 x 2.5 |
| Coppia di serraggio | Circuito Principale 8 N·m |
| Tipo principale prodotto | PSTX85 |
| Funzione | Auto phase sequence detection |
| Automatic restart | |
| Current limit | |
| Current limit ramp | |
| Dual current limit | |
| Dynamic brake | |
| Electricity metering | |
| Electronic overload Time-to-cool | |
| Emergency mode | |
| Event log | |
| Full voltage start | |
| Jog with slow speed, forward and reverse | |
| Keypad password | |
| Kick start | |
| Limp mode with two-phase motor control if one set of thyristors is shorted | |
| Motor heating | |
| Pre-start function | |
| Pump cleaning | |
| Real time clock | |
| Sequence start | |
| Soft start with torque control | |
| Soft start with voltage ramp | |
| Soft stop with torque control | |
| Soft stop with voltage ramp | |
| Stand still brake | |
| Start reverse (external contactors) | |
| Thyristor runtime measurement | |
| Torque limit | |
| Voltage sags detection | |
| Protection Function | Bypass open protection; Current imbalance protection; Current underload protection; Dual overload (separate overload for start and run); Earth fault protection / ground fault protection; Electronic overload protection, EOL; Extension IO failure protection; Fieldbus failure protection; HMI failure protection; Locked rotor protection; Max number of starts/hour; Over voltage protection; Phase reversal protection; Power factor underload protection; PT-100 connection; PTC connection; Too long current limit protection; Too long start time protection; Under voltage protection; User defined protection; Voltage imbalance protection |
| Warning Details | Current imbalance warning; Current underload warning; Electronic overload Time-to-trip; EOL warning; Faulty fan warning; Locked rotor warning; Motor runtime limit warning; Over voltage warning; Phase loss warning (for standby); Power factor underload warning; Short circuit warning (for Limp mode); THD(U) - Total Harmonic Distortion warning; Thyristor overload warning (SCR); Under voltage warning; Voltage imbalance warning |
| Reparto tecnico UL/CSA | |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 25 Hp |
| (220 ... 240 V AC) Tre Fasi 30 Hp | |
| (440 ... 480 V AC) Tre Fasi 60 Hp | |
| (550 ... 600 V AC) Tre Fasi 75 Hp | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Coppia di serraggio UL/CSA | Circuito Principale 70.8 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006481 |
| Informazioni RoHS | 2CMT2022-006500 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f3a0566c-5aad-4ac9-94d0-4c2d5492623c Cina (CN) |
| Toxic Substances Control Act - TSCA | 2CMT2023-006524 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CN: CQC2014010304744405 / SE: CQC2014010304724380 |
| Declaration of Conformity - CCC | CN: 2020980304001091 / SE: 2020980304001489 |
| Dichiarazione di conformità - CE | 2CMT005209 |
| Certificato DNV | TAE000087N |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 200 mm |
| Profondità imballo livello 1 | 282 mm |
| Altezza imballo livello 1 | 388 mm |
| Peso lordo imballo livello 1 | 5.7 kg |
| EAN imballo livello 1 | 7320500501306 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000640 - starter progressivo |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4740 >> Soft starter |
