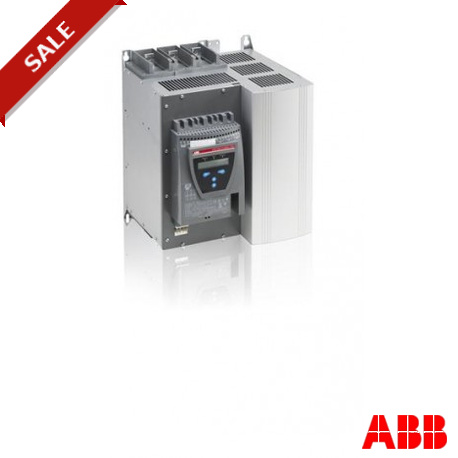

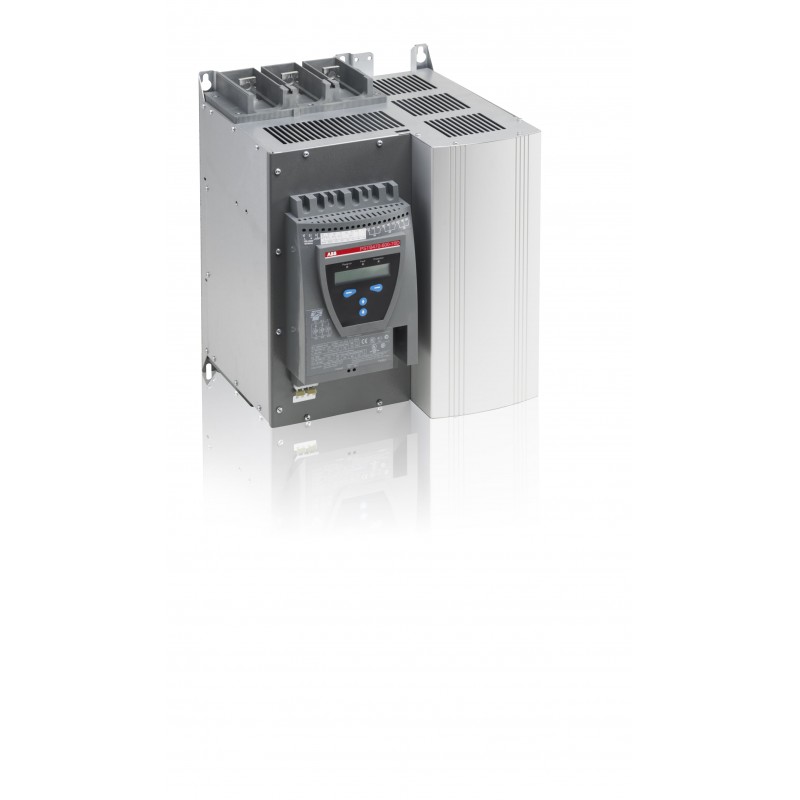

PSTB470-690-70 1SFA895016R7000 ABB PSTB470-690-70 SOFTSTARTER
PSTB470-690-70
1SFA895016R7000
ABB
PSTB470-690-70 SOFTSTARTER
PSTB470-690-70 Softstarter - 470 A - Circuito Principale 400 ... 690 V AC
Dispositivo di avviamento graduale > Soft starters PST
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 8503009999 |
| Download Piu' Usati | |
| Scheda tecnica | 1SFC132005C0201 |
| Istruzioni e manuali | 1SFC132003M0201 |
| Dimensioni | |
| Larghezza prodotto | 366 mm |
| Altezza prodotto | 460 mm |
| Profondità prodotto | 361 mm |
| Peso netto prodotto | 31 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | Circuito Principale 400 ... 690 V AC |
| Tensione nominale circuito di controllo (Uc) | Funzionamento in DC 24 V |
| Frequenza nominale (f) | 50/60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Potenza nominale di funzionamento - Collegamento in linea (Pe) | (400 V) 250 kW |
| (500 V) 315 kW | |
| (690 V) 450 kW | |
| Corrente nominale di funzionamento - Collegamento in linea (Ie) | 470 A |
| Potenza nominale d'esercizio - Collegamento interno delta | at 400 V 450 kW |
| at 500 V 600 kW | |
| at 690 V 800 kW | |
| Corrente nominale d'esercizio - Collegamento interno delta | 814 A |
| Percentuale fattore d'esercizio | 115 % |
| Protezione da sovraccarico | Build-in electronic overload protection |
| Elettronica integrata sovraccarico | Yes |
| Potere di avviamento alla massima corrente nominale Ie | 3xIe for 15s |
| Tempo di rampa | 0 ... 120 secondo [unità di misura del tempo] |
| 1 ... 120 secondo [unità di misura del tempo] | |
| Tensione iniziale durante avviamento | 30 ... 70 % |
| Rampa speciale di riduzione tensione | 100 ... 30 % |
| Funzione limite corrente | 1.5 ... 7xIe |
| Interruttore per connessione interna delta | Sì |
| Relè segnale di funzionamento | Sì |
| Relè segnale bypass | Sì |
| Relè segnale guasto | Yes |
| Relè segnale sovraccarico | Sì |
| Uscite analogiche | 0…10 volts |
| 0…20 mA | |
| 4…20 mA | |
| Segnale indicazione pronto ad avvio/standby ON (LED) | Green |
| Segnale indicazione protezione (LED) | Giallo |
| Segnale indicazione guasto F1 (LED) | Red |
| Numero di avviamenti/ora a 3.5*Ie per 7 s 50% tempo ON 50% tempo OFF | 10 |
| Comunicazione | FiledBusPlug(Standard) |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 |
| Tipo di morsetto | Main Circuit: Bars |
| Sezioni dei cavi-circuito principale | Hole Diameter 10.5 mm |
| Width and Thickness 25x6 mm | |
| Sezioni dei cavi-circuito di controllo | Rigid 1 x 2.5 mm² |
| Rigid 2 x 1.5 mm² | |
| Sezioni dei cavi-circuito di alimentazione | Rigid 1 x 2.5 |
| Coppia di serraggio | Control Circuit 0.5 N·m |
| Circuito Principale 35 N·m | |
| Supply Circuit 0.5 N·m | |
| Tipo principale prodotto | PSTB470 |
| Dati ambientali | |
| Temperatura ambiente | In funzione 0 ... +50 °C |
| In magazzino -25 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Informazioni RoHS | 1SFC132035D0201 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SFA1-76 |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 440 mm |
| Profondità imballo livello 1 | 550 mm |
| Altezza imballo livello 1 | 440 mm |
| Peso lordo imballo livello 1 | 40 kg |
| EAN imballo livello 1 | 7320500255834 |
| Unità imballo livello 1 | 1 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000640 - starter progressivo |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
