ABBDispositivo di avviamento gradualeSOFT STARTERS PSSPSS37/64-690F 1SFA893003R1001 ABB PSS37 / 64-690F SOFTSTARTER

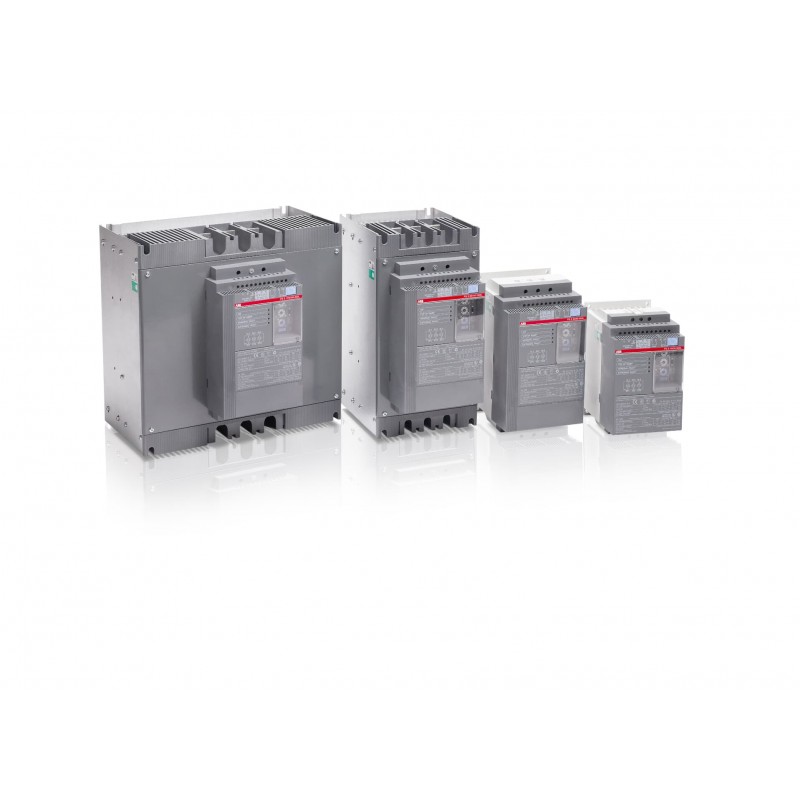

ABB PSS37/64-690F 1SFA893003R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

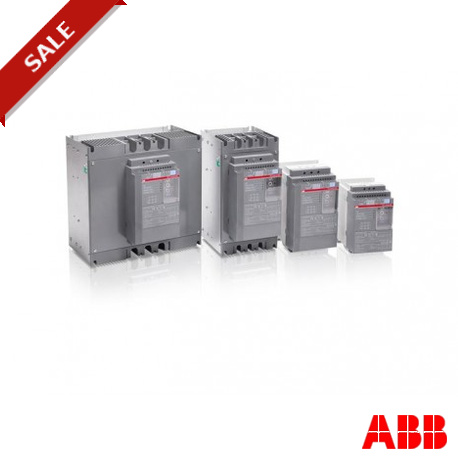

PSS37/64-690F 1SFA893003R1001 ABB PSS37 / 64-690F SOFTSTARTER

Riferimento: PSS37/64-690F

Codice: 1SFA893003R1001

Produttore: ABB

Descrizione:

PSS37 / 64-690F SOFTSTARTER
SOFTSTARTER#PSS37/64-690F

Categorie:

  • ABB > Dispositivo di avviamento graduale > Soft starters PSS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Informazioni addizionali
Temperatura ambienteIn funzione -25 ... +60 °C
In magazzino -40 ... +70 °C
Temperatura ambientale-25 ... 60 °C
Relè segnale bypassSì
Tipo di oggetto design8503 00 99
ComunicazioneNo
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Sezioni dei cavi-circuito di controlloRigid 2.5 mm²
Sezioni dei cavi-circuito principaleRigid 2 x 6 ... 25 mm²
Sezioni dei cavi-circuito di alimentazioneRigid 2.5
Corrente termica convenzionale in aria libera (Ith)Relè di Segnale 5 A
Funzione limite corrente1.5 ... 4 xIe if current transformer is connected
Range di corrente7.6 ... 37 A
Codice tariffario doganale8503009999
Scheda tecnica1SFC132005C0201
Dichiarazione di conformità - CE1SFA1-47
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
EAN7320500215531
EPLAN Product CategorizationMain Product WITH Accessories
ETIM 10EC000640 - Soft starter
ETIM 4EC002572 - apparecchio di gestione motore
ETIM 5EC002572 - apparecchio di gestione motore
ETIM 7EC000640 - starter progressivo
ETIM 8EC000640 - Soft starter
ETIM 9EC000640 - Soft starter
EU Data Act Applicability and ComplianceApplicable - Pending Assessment
Informazioni ambientali1SFC132002D0201
Relè segnale guastoYes, NO contact
Tensione iniziale durante avviamento30 ... 70 %
Istruzioni e manuali1SFC388002-EN
Elettronica integrata sovraccaricoNo
Descrizione fatturaSOFTSTARTER#PSS37/64-690F
Quantità minima di ordinazione1 pezzo (i)
Numero di avviamenti/ora a 3.5*Ie per 7 s 50% tempo ON 50% tempo OFF30
Codice classificazione oggettoQ
Codice ordine locale_USCONPSS37/64-690F
Ordine multiplo1
Protezione da sovraccaricoRecommended TF42DU 7.6 ... 37
Relè segnale sovraccaricoNo
Profondità imballo livello 1320 mm
EAN imballo livello 17320500215531
Peso lordo imballo livello 13 kg
Altezza imballo livello 1235 mm
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1175 mm
Consumo di corrente (@Pcons)9 W
Perdita di potenza120 W
Tipo principale prodottoPSS37/64
Nome prodottoSoftstarter
Profondità prodotto162 mm
Altezza prodotto200 mm
Peso netto prodotto3.2 kg
Larghezza prodotto120 mm
Tempo di rampa0 ... 30 secondo [unità di misura del tempo]
1 ... 30 secondo [unità di misura del tempo]
Tensione nominale circuito di controllo (Uc)Funzionamento in DC 24 V
Frequenza nominale (f)50/60 Hz
Circuito Principale 50 / 60 Hz
Corrente nominale di funzionamento - Collegamento in linea (Ie)37 A
Corrente nominale d'esercizio - Collegamento interno delta64 A
Corrente nominale di funzionamento AC-15 (Ie)(250 V) 1.5 A
Potenza nominale di funzionamento - Collegamento in linea (Pe)(400 V) 18.5 kW
(500 V) 22 kW
(690 V) 30 kW
Potenza nominale d'esercizio - Collegamento interno deltaat 400 V 30 kW
at 500 V 37 kW
at 690 V 55 kW
Tensione nominale di funzionamentoCircuito Principale 400 ... 690 V AC
Informazioni RoHS1SFC132034D0202
Dichiarazione RoHSSecondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti
Relè segnale di funzionamentoNo
Unità di misura di venditapezzo (i)
Percentuale fattore d'esercizio115 %
Descrizione breveSOFTSTARTER#PSS37/64-690F
Segnale indicazione rampa avvio completata (LED)Verde
Segnale indicazione guasto F1 (LED)Red
Segnale indicazione pronto ad avvio/standby ON (LED)Green
Segnale indicazione funzionamento R (LED)Green
Potere di avviamento alla massima corrente nominale Ie4xIe for 10s
Rampa speciale di riduzione tensioneNo %
Interruttore per connessione interna deltaSì
Interruttore per Kick Start (Kick)No
Tipo di morsettoScrew Terminals
Coppia di serraggioControl Circuit 0.5 N·m
Circuito Principale 4.5 N·m
Supply Circuit 0.5 N·m
Tipo di inserimentonormal
UNSPSC39121521
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.0 : 27370907
