Visualizza ingrandito

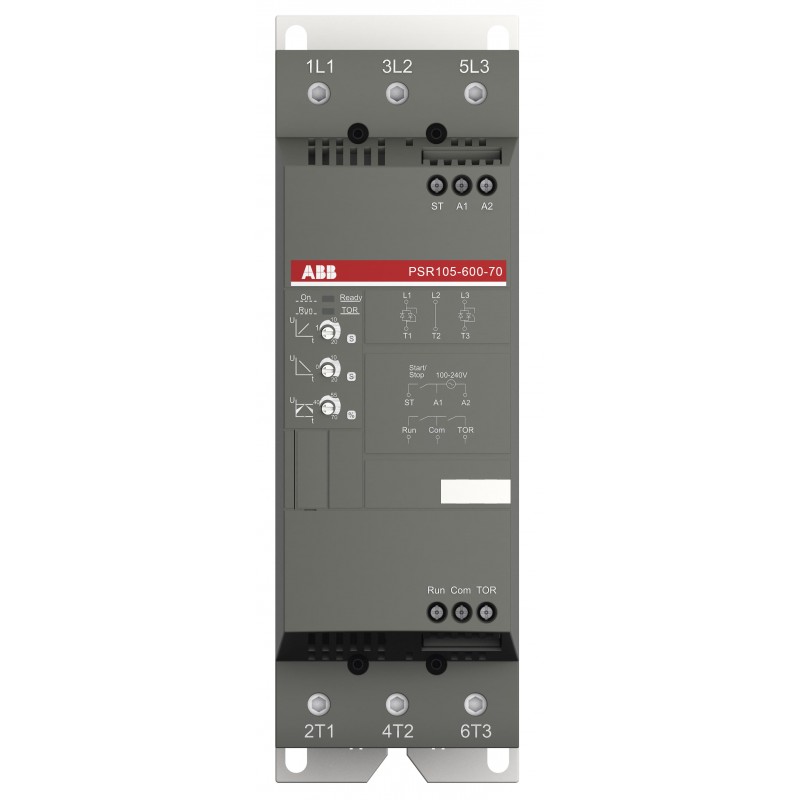

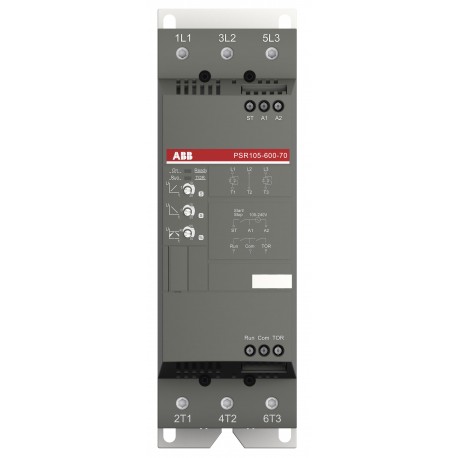

1SFA896115R7000 ABB Avviatore statico 230V/30kW, 400V/55kW, 500V/55kW, 105A
1SFA896115R7000
ABB
Avviatore statico 230V/30kW, 400V/55kW, 500V/55kW, 105A
PSR105-600-70 ARR. SOFT 55kW 100-240V
PSR105-600-70 Softstarter - 105 A - 208 ... 600 V AC
Apparecchi elettrici a bassa tensione > starter progressivo
Dispositivo di avviamento graduale > PSR Soft Starters
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85371091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SFC132012C0201 |
| Istruzioni e manuali | 1SFC132033M0001 |
| Istruzioni e manuali (parte 3) | 1SFC132060M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC157495_EPLAN |
| Schema elettrico | N/A |
| Dimensioni | |
| Larghezza prodotto | 180 mm |
| Altezza prodotto | 220 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 2.1 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 208 ... 600 V AC |
| Tensione nominale di alimentazione di controllo (Us) | 100 ... 240 V AC |
| Tensione nominale circuito di controllo (Uc) | 24 V DC |
| Frequenza nominale (f) | 50/60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Potenza nominale di funzionamento - Collegamento in linea (Pe) | (230 V) 30 kW |
| (400 V) 55 kW | |
| (500 V) 55 kW | |
| Corrente nominale di funzionamento - Collegamento in linea (Ie) | 105 A |
| Percentuale fattore d'esercizio | 100 % |
| Protezione da sovraccarico | Recommended MS495 80 ... 100 |
| Elettronica integrata sovraccarico | No |
| Potere di avviamento alla massima corrente nominale Ie | 4xIe for 6s |
| Tempo di rampa | 0 ... 20 secondo [unità di misura del tempo] |
| 1 ... 10 secondo [unità di misura del tempo] | |
| Tensione iniziale durante avviamento | 40 ... 70 % |
| Rampa speciale di riduzione tensione | 100 ... 60 % |
| Funzione limite corrente | No |
| Interruttore per connessione interna delta | No |
| Relè segnale di funzionamento | Sì |
| Relè segnale bypass | Sì |
| Relè segnale guasto | No |
| Relè segnale sovraccarico | No |
| Segnale indicazione rampa avvio completata (LED) | Verde |
| Segnale indicazione pronto ad avvio/standby ON (LED) | Green |
| Segnale indicazione funzionamento R (LED) | Green |
| Segnale indicazione salita/discesa (LED) | Verde |
| Numero di avviamenti/ora a 3.5*Ie per 7 s 50% tempo ON 50% tempo OFF | 10 |
| Comunicazione | FiledBusPlug(Optional) |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 |
| Tipo di morsetto | Main Circuit: Bars |
| Sezioni dei cavi-circuito principale | Rigid 1x 10 ... 95 mm² |
| Rigid 2 x 6 ... 35 mm² | |
| Sezioni dei cavi-circuito di controllo | 1 x 0.75 ... 2.5 mm² |
| 2 x 0.75 ... 2.5 mm² | |
| Rigid 1 x 0.75 ... 2.5 mm² | |
| Rigid 2 x 0.75 ... 1.5 mm² | |
| Sezioni dei cavi-circuito di alimentazione | Rigid 1 x 0.75 ... 2.5 |
| Coppia di serraggio | Control Circuit 0.6 N·m |
| Circuito Principale 8 N·m | |
| Supply Circuit 0.6 N·m | |
| Tipo principale prodotto | PSR105 |
| Funzione | Soft start with voltage ramp |
| Soft stop with voltage ramp | |
| Reparto tecnico UL/CSA | |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 30 Hp |
| (220 ... 240 V AC) Tre Fasi 40 Hp | |
| (440 ... 480 V AC) Tre Fasi 75 Hp | |
| (550 ... 600 V AC) Tre Fasi 100 Hp | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Coppia di serraggio UL/CSA | Control Circuit 5.3 in·lb |
| Circuito Principale 70.8 | |
| Supply Circuit 5.3 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006481 |
| Informazioni RoHS | 2CMT2022-006500 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 1caf577d-084a-43ed-a6ea-ef420754c09b Cina (CN) |
| SCIP semplificato | a8f395b5-1127-4638-8024-38a783c152c8 Belgio (BE) |
| 7d0a9760-9ea1-42b3-98f7-4e724ef78911 Polania (PL) | |
| ed1fc283-6b27-44d8-8725-2b46b433421a Danimarca (DK) | |
| 0bdb76ec-7ca1-4b70-b302-7ce5f5411d23 Portogallo (PT) | |
| 413c893f-1b83-46db-a180-b4c6ddd8ed02 Paesi Bassi (Olanda) (NL) | |
| 3bd6648c-29e3-41bc-bc3a-93d519ff0fd7 Bulgaria (BG) | |
| 1bc9c8fd-2c4f-455a-9977-4887c7bdc5e9 Polania (PL) | |
| e31abd8d-ff59-41c7-937b-62844b638e0d Germania (DE) | |
| 5ca5841d-38cb-43f9-95d0-d547b5cc1c12 Germania (DE) | |
| c00b7270-a71e-4bd4-bc1e-dd67592b7405 Germania (DE) | |
| 63b14012-9a30-4e55-b03e-0bedb8a4a173 Germania (DE) | |
| d699c2c1-358f-4a8a-81f0-e5b622e834a7 Norvegia (NO) | |
| 02646bbe-118b-4dfb-a731-db51161ae5c9 Germania (DE) | |
| 5c35b4cf-0c63-4b15-a6fb-ab83ad47108a Estonia (EE) | |
| 395938c2-85aa-422f-b15e-48fb826e6f29 Spagna (ES) | |
| 68262a02-2979-4a6e-ba6f-e25ba3ce04cc Grecia (GR) | |
| 9f2eebb8-e7dc-4bc8-ab03-92e142d9f09e Svezia (SE) | |
| d38c2dfb-b3d2-4f38-99f9-f4de1358db63 Repubblica Ceca (CZ) | |
| 2dfb37a8-a9ee-4079-93a7-1f9a4e28beb3 Ungheria (HU) | |
| 1d4c812f-b182-4699-bfd3-7a1f1090f717 Belgio (BE) | |
| 8aebbb82-2d49-4924-9fc9-cac09a75134d Croazia (HR) | |
| 530e9cc9-4151-4420-bf5c-123d46350c74 Svezia (SE) | |
| 3aae3b40-98ac-4f01-9190-644b0b615b15 Ungheria (HU) | |
| 90b967be-3424-47ac-b669-e9ac5daae122 Polania (PL) | |
| 94dad42b-f290-40eb-93c8-2f48e8aaf1a1 Francia (FR) | |
| a61bf1ca-7d1f-4cca-943f-fa33880a9424 Finlandia (FI) | |
| ea2dd0ce-0a6b-47c6-a85d-244d66f62874 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006524 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2008010304295498 |
| Declaration of Conformity - CCC | 2020980304001090 |
| Dichiarazione di conformità - CE | 1SFA1-95 |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 195 mm |
| Profondità imballo livello 1 | 86 mm |
| Altezza imballo livello 1 | 230 mm |
| Peso lordo imballo livello 1 | 2.3 kg |
| EAN imballo livello 1 | 7320500362655 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000640 - starter progressivo |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4740 >> Soft starter |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG SOFTSTARTERS EN.pdf | 49 Mbytes |
|
