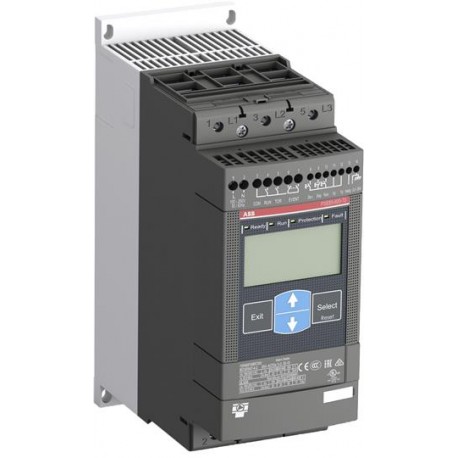

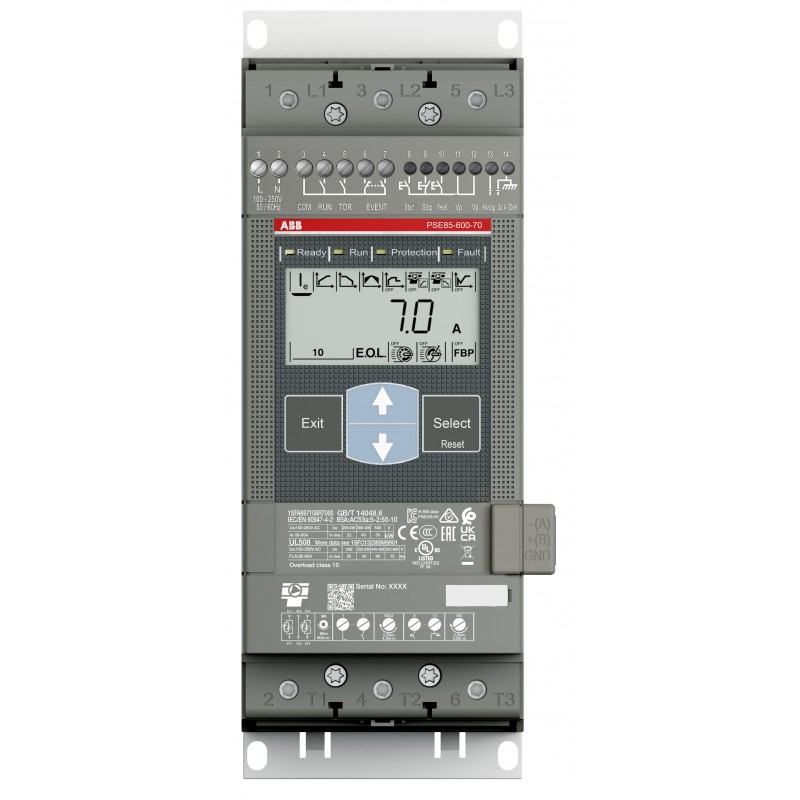

1SFA897108R7000 ABB Avviatore statico 230V/18,5kW, 400V/37kW, 500V/45kW, 72A
1SFA897108R7000
ABB
Avviatore statico 230V/18,5kW, 400V/37kW, 500V/45kW, 72A
SOFT RACER PSE85-600-70
PSE85-600-70 Softstarter - 85 A - 208 ... 600 V AC
Apparecchi elettrici a bassa tensione > starter progressivo
Dispositivo di avviamento graduale > Soft starters PSE
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85371091 |
| Download Piu' Usati | |
| Scheda tecnica | 1SFC132012C0201 |
| Istruzioni e manuali | 1SFC132427M0201 |
| Istruzioni e manuali (parte 2) | 1SFC132057M0201 |
| Istruzioni e manuali (parte 3) | 1SFC132060M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC170232_EPLAN |
| Schema elettrico | N/A |
| Dimensioni | |
| Larghezza prodotto | 90 mm |
| Altezza prodotto | 245 mm |
| Profondità prodotto | 184 mm |
| Peso netto prodotto | 2.6 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 208 ... 600 V AC |
| Tensione nominale di alimentazione di controllo (Us) | 100 ... 250 V AC |
| Tensione nominale circuito di controllo (Uc) | 24 V DC |
| Frequenza nominale (f) | 50/60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Potenza nominale di funzionamento - Collegamento in linea (Pe) | (230 V) 22 kW |
| (400 V) 45 kW | |
| (500 V) 55 kW | |
| Corrente nominale di funzionamento - Collegamento in linea (Ie) | 85 A |
| Percentuale fattore d'esercizio | 100 % |
| Protezione da sovraccarico | Build-in electronic overload protection |
| Elettronica integrata sovraccarico | Yes |
| Potere di avviamento alla massima corrente nominale Ie | 4xIe for 10s |
| Tempo di rampa | 0 ... 30 secondo [unità di misura del tempo] |
| 1 ... 30 secondo [unità di misura del tempo] | |
| Tensione iniziale durante avviamento | 30 ... 70 % |
| Rampa speciale di riduzione tensione | No % |
| Funzione limite corrente | 1.5 ... 7xIe |
| Interruttore per connessione interna delta | No |
| Relè segnale di funzionamento | Sì |
| Relè segnale bypass | Sì |
| Relè segnale guasto | Yes |
| Relè segnale sovraccarico | Sì |
| Uscite analogiche | 4…20 mA |
| Segnale indicazione rampa avvio completata (LED) | Verde |
| Segnale indicazione pronto ad avvio/standby ON (LED) | Green |
| Segnale indicazione funzionamento R (LED) | Green |
| Segnale indicazione salita/discesa (LED) | Verde |
| Segnale indicazione protezione (LED) | Giallo |
| Segnale indicazione guasto F1 (LED) | Red |
| Numero di avviamenti/ora a 3.5*Ie per 7 s 50% tempo ON 50% tempo OFF | 10 |
| Comunicazione | Modbus-RTU |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Hole Diameter 8.5 mm |
| Rigid 1/2 x 2.5 ... 70 mm² | |
| Width and Thickness 17.5x5 mm | |
| Sezioni dei cavi-circuito di controllo | Rigid 1 x 2.5 mm² |
| Rigid 2 x 1.5 mm² | |
| Sezioni dei cavi-circuito di alimentazione | Rigid 1 x 2.5 |
| Coppia di serraggio | Control Circuit 0.5 N·m |
| Circuito Principale 9 N·m | |
| Supply Circuit 0.5 N·m | |
| Tipo principale prodotto | PSE85 |
| Funzione | Soft start with torque control |
| Soft start with voltage ramp | |
| Soft stop with torque control | |
| Soft stop with voltage ramp | |
| Kick start | |
| Sequence start | |
| Current limit | |
| Start reverse (external contactors) | |
| Automatic restart | |
| Event log | |
| Protection Function | Electronic overload protection, EOL; Locked rotor protection; Current underload protection |
| Reparto tecnico UL/CSA | |
| Portata UL/CSA | (200 ... 208 V AC) Tre Fasi 25 Hp |
| (220 ... 240 V AC) Tre Fasi 30 Hp | |
| (440 ... 480 V AC) Tre Fasi 60 Hp | |
| (550 ... 600 V AC) Tre Fasi 75 Hp | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Coppia di serraggio UL/CSA | Control Circuit 4.4 in·lb |
| Circuito Principale 79.7 | |
| Supply Circuit 4.4 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006481 |
| Informazioni RoHS | 2CMT2022-006500 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 32f0bc4b-0f5e-4dac-a58e-324c4057cde6 Svezia (SE) |
| Toxic Substances Control Act - TSCA | 2CMT2023-006524 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2011010304468093 |
| Declaration of Conformity - CCC | 2020980304001546 |
| Dichiarazione di conformità - CE | 2CMT2015-005447 |
| Certificato DNV | 1SFC132383M0001 TAE0000342 |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 178 mm |
| Profondità imballo livello 1 | 257 mm |
| Altezza imballo livello 1 | 288 mm |
| Peso lordo imballo livello 1 | 3.3 kg |
| EAN imballo livello 1 | 7320500400661 |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000640 - starter progressivo |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4740 >> Soft starter |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG SOFTSTARTERS EN.pdf | 49 Mbytes |
|
