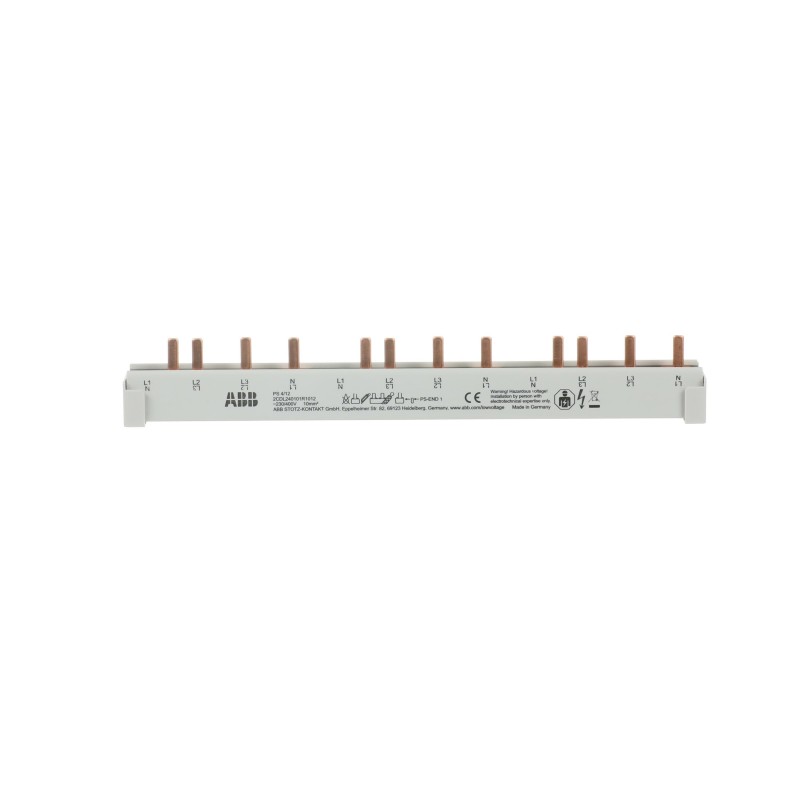

2CDL240101R1012 ABB PS4 / 12 sbarre
2CDL240101R1012
ABB
PS4 / 12 - sbarre
Blocco barra PS4/12
PS 4/12 Busbar
Apparecchi elettrici a bassa tensione > barra di fase
Industriale > Accessories range compact (DESTO)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Idoneo per | S200 |
| F200 | |
| DDA200 | |
| Idoneo per classe di prodotto | 4-pole devices (e.g.: S204 or F204) |
| Pitch | 17.5 |
| Numero di poli | 12P |
| Numero di fasi | 4-phase |
| Number of Mountable Devices | 3 |
| Number of Terminals (Nterm) | 12 |
| Tipo accessorio | Busbar |
| Tipo di connessione | Pin |
| Sezione nominale | 10 mm² |
| Electrical | |
| Tensione nominale di funzionamento | 230 / 400 V AC |
| Maximum 690 V | |
| Corrente nominale ammissibile di breve durata (Icw) | 25 kA |
| Corrente nominale ininterrotta (Iu) | 63 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| DC | |
| Categoria di sovratensione | III |
| Design | |
| RAL Number | RAL 7035 - Grigio luce |
| Colore | grey |
| Material Compliance | |
| Informazioni RoHS | 9AKK108468A1264 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230517 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | 09997593-618b-4cb9-b884-ec312eeec835 Germania (DE) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Grado di inquinamento | 2 |
| Informazioni ambientali | DIN EN 60068 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 12.0 |
| Larghezza prodotto | 19.3 mm |
| Altezza prodotto | 30.5 mm |
| Profondità prodotto | 212 mm |
| Peso netto prodotto | 0.105 kg |
| Ordinazione | |
| Unità imballo livello 1 | carton 30 pezzo (i) |
| Peso lordo imballo livello 1 | 3.31 kg |
| E-Number (Norway) | 1665940 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK108469A0841 |
| Declaration of Conformity - UKCA | 9AKK108469A0914 |
| Installation | |
| Istruzioni e manuali | 2CSC400002D0208 |
| Posizione di montaggio | any |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK106930A8017 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| UNSPSC | 39121117 |
| eClass | V11.0 : 27371306 |
| Codice categoria granulare IDEA (IGCC) | 4378 >> Phase busbar |
| Codice classificazione oggetto | W |
| Norme di riferimento | IEC/EN 60947-1 |
| Caratteristica | Valore |
|---|---|
| numero di fasi (EF000351) | 4 |
| numero di poli (EF001391) | 12 |
| adatto per numero di apparecchi (EF007241) | 3 |
| misura di divisione (EF007504) | 17.5 mm |
| sezione trasversale (EF000649) | 10 mm² |
| lunghezza (EF001438) | 212 mm |
| numero di unità modulari (EF002950) | 12.0 |
| corrente permanente nominale Iu (EF001389) | 63 A |
| tipo di collegamento elettrico (EF003961) | perno |
| isolato (EF000019) | Sì |
| max. tensione d'esercizio nominale Ue (EF007357) | 690 V |
| resistenza a corrente di breve durata Icw (EF007050) | 25 kA |
| adatto per apparecchi con conduttore N (EF007218) | No |
| adatto per apparecchi con interruttore ausiliario (EF007217) | No |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| PS4/12 - Busbar - ABB - PS4/12 - 2CDL240101R1012 | 83 Kbytes |
|
| PS4/12 2CDL240101R1012 ABB PS4 / 12 sbarre | 63 Kbytes |
|
