ABBSalvamotoriELECTRONIC MOTOR PROTECTION RELAYS MX116 AND MX1321SAM401920R1004 ABB PS2-4-0-125 sbarre

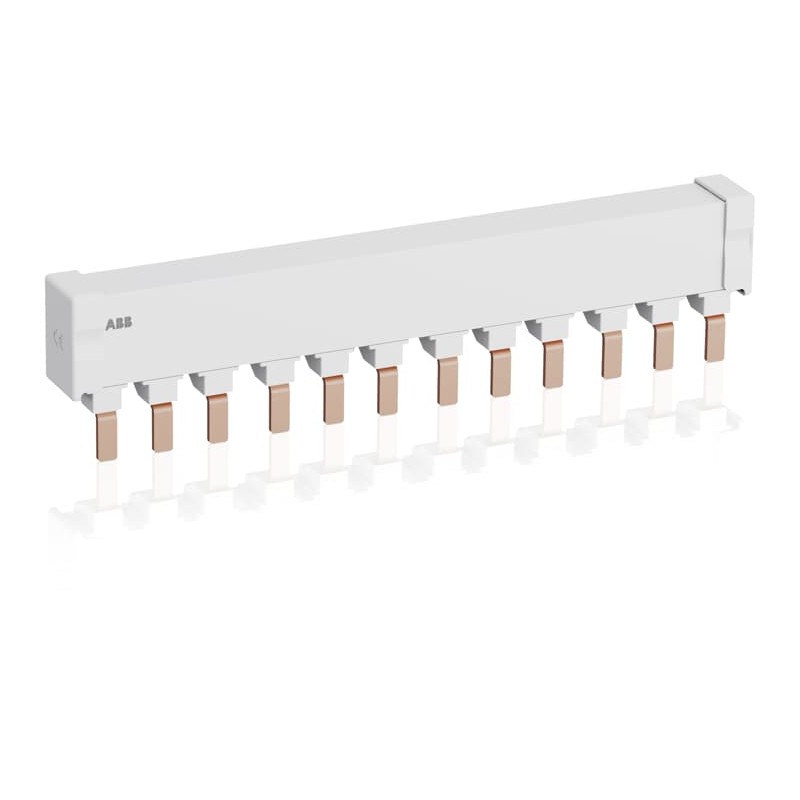

ABB 1SAM401920R1004 1SAM401920R1004 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

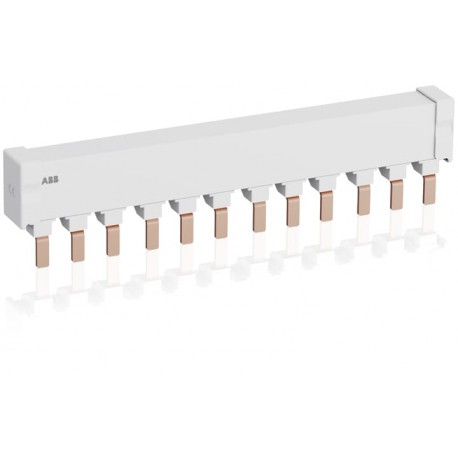

1SAM401920R1004 ABB PS2-4-0-125 sbarre

Riferimento: 1SAM401920R1004

Produttore: ABB

Descrizione:

PS2-4-0-125 sbarre
PS2-4-0-125 BARRE BLOCCATE 3F.125A-MX165
PS2-4-0-125 per 4 salvamotori senza contatti ausiliari laterali

Categorie:

  • Apparecchi elettrici a bassa tensione > barra di fase
  • ABB > Salvamotori > Electronic motor protection relays Mx116 and Mx132

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 58,73 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85369010
Download Piu' Usati
Scheda tecnica1SBC100214C0202
Istruzioni e manuali2CDC131082M6801
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto225 mm
Altezza prodotto53 mm
Profondità prodotto22 mm
Peso netto prodotto0.226 kg
Dati tecnici
Tensione nominale di funzionamento690 V AC
Corrente nominale di funzionamento (Ie)125 A
Tensione di tenuta ad impulso (Uimp)8 kV
Grado di protezioneIP20
Grado di inquinamento3
Norme di riferimentoIEC/EN 60947-4-1
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Dati ambientali
Temperatura ambienteIn funzione -25 ... +40 °C
In magazzino -50 ... +80 °C
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA963005-4502
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SAD101100-3411
Declaration of Conformity - UKCA1SAD201100-3411
Informazioni imballo
Unità imballo livello 1box 10 pezzo (i)
Larghezza imballo livello 1230 mm
Profondità imballo livello 1270 mm
Altezza imballo livello 1160 mm
Peso lordo imballo livello 12.452 kg
EAN imballo livello 14013614502217
Classificazioni e standard esterni
Codice classificazione oggettoW
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
eClassV11.0 : 27371306
UNSPSC39121117
Codice categoria granulare IDEA (IGCC)4378 >> Phase busbar
E-Number (Norway)4364162
E-Number (Sweden)3110213

ETIM for 1SAM401920R1004 Apparecchi elettrici a bassa tensione (EC000215)

Nome caratteristicanumero di fasi (EF000351)
Valore caratteristica3
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaadatto per numero di apparecchi (EF007241)
Valore caratteristica4
Nome caratteristicamisura di divisione (EF007504)
Valore caratteristica18 mm
Nome caratteristicasezione trasversale (EF000649)
Valore caratteristica25 mm²
Nome caratteristicalunghezza (EF001438)
Valore caratteristica22 mm
Nome caratteristicapuò essere tagliato a misura (EF015250)
Valore caratteristicaNo
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica12.8
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica125 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaperno
Nome caratteristicaisolato (EF000019)
Valore caratteristicaSì
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica8 kV
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicamax. tensione d'esercizio nominale Ue (EF007357)
Valore caratteristica690 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica100 kA
Nome caratteristicaadatto per apparecchi con conduttore N (EF007218)
Valore caratteristicaNo
Nome caratteristicaadatto per apparecchi con interruttore ausiliario (EF007217)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio

DATASHEET - PDF

Titolo
Dimensione
Tipo
PS2-4-0-125 1SAM401920R1004 ABB PS2-4-0-125 sbarre
54 Kbytes
PDF CATALOGUE MOTOR PROTECTION EN
70 Mbytes
