ABBIndustrialeACCESSORIES RANGE COMPACT (DESTO)2CDL210001R1038 ABB PS1 / 38H sbarre

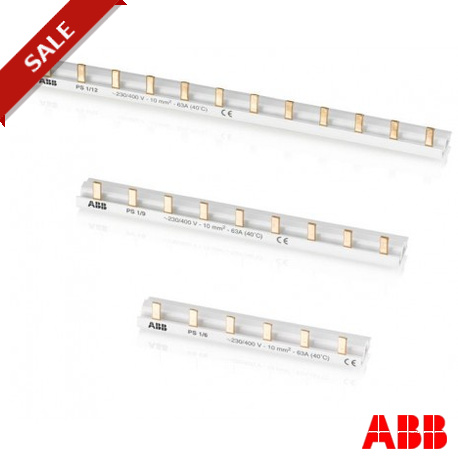

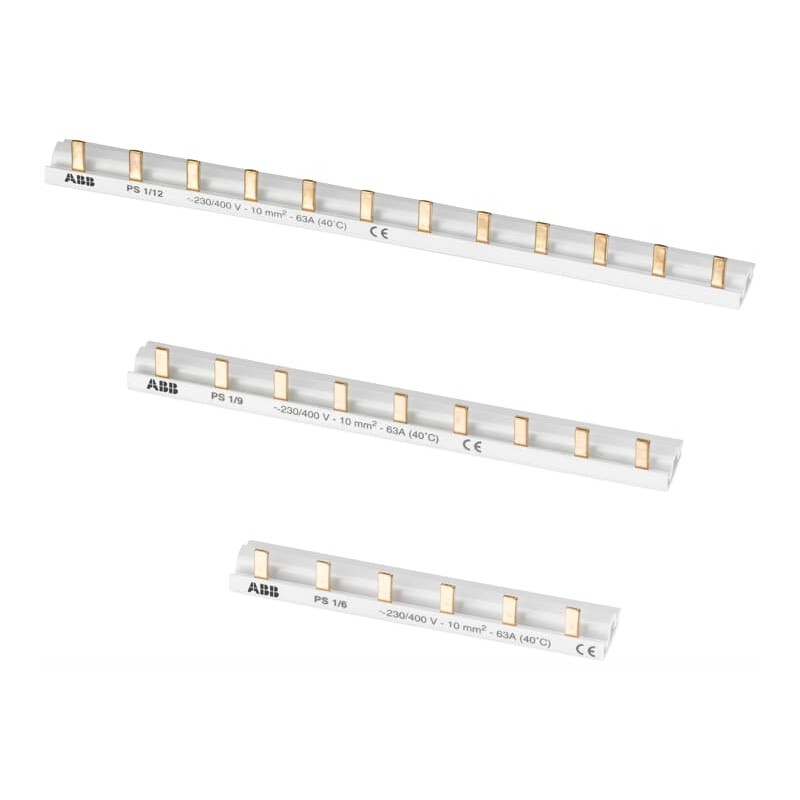

ABB 2CDL210001R1038 2CDL210001R1038 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

2CDL210001R1038 ABB PS1 / 38H sbarre

Riferimento: 2CDL210001R1038

Produttore: ABB

Descrizione:

PS1 / 38H - sbarre
Blocco barra PS1/38H
Busbar PS 1/38H

Categorie:

  • Apparecchi elettrici a bassa tensione > barra di fase
  • ABB > Industriale > Accessories range compact (DESTO)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 31,81 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
SottofunzioneSpace for auxiliary contatct
Idoneo perS200
F200
DDA200
Idoneo per classe di prodotto1-pole device + auxiliary contanct
Pitch44698.0
Numero di poli38P
Numero di fasi1-phase
Number of Mountable Devices38
Number of Terminals (Nterm)38
Tipo accessorioBusbar
Tipo di connessionePin
Opzioni forniteH
Sezione nominale10 mm²
Electrical
Tensione nominale di funzionamento230 / 400 V AC
Maximum 690 V
Corrente nominale ammissibile di breve durata (Icw)25 kA
Corrente nominale ininterrotta (Iu)63 A
Frequenza nominale (f)50 / 60 Hz
DC
Categoria di sovratensioneIII
Design
RAL NumberRAL 7035 - Grigio luce
Coloregrey
Material Compliance
Informazioni RoHS9AKK108468A1264
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20230517
REACH Declaration9AKK107492A1906
REACH InformationFalse - does not contain substances > 0.1 mass percentage
REACH Date20240821
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
CN8Business to Business
Dati ambientali
Grado di inquinamento2
Informazioni ambientaliDIN EN 60068
Dimensioni
Larghezza in numero di intervalli modulari57.0
Larghezza prodotto20.2 mm
Altezza prodotto18.2 mm
Profondità prodotto995 mm
Peso netto prodotto0.22 kg
Ordinazione
Unità imballo livello 1carton 30 pezzo (i)
Peso lordo imballo livello 16.81 kg
E-Number (Sweden)2100333
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE9AKK108469A0841
Declaration of Conformity - UKCA9AKK108469A0914
Installation
Istruzioni e manuali2CSC400002D0208
Posizione di montaggioany
Download Piu' Usati
Scheda tecnica9AKK106930A8017
Classificazioni e standard esterni
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
UNSPSC39121117
eClassV11.0 : 27371306
Codice categoria granulare IDEA (IGCC)4378 >> Phase busbar
Codice classificazione oggettoW
Norme di riferimentoIEC/EN 60947-1

ETIM for 2CDL210001R1038 Apparecchi elettrici a bassa tensione (EC000215)

Nome caratteristicanumero di fasi (EF000351)
Valore caratteristica1
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica38
Nome caratteristicaadatto per numero di apparecchi (EF007241)
Valore caratteristica38
Nome caratteristicamisura di divisione (EF007504)
Valore caratteristica44698.0 mm
Nome caratteristicasezione trasversale (EF000649)
Valore caratteristica10 mm²
Nome caratteristicalunghezza (EF001438)
Valore caratteristica995 mm
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica57.0
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica63 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaperno
Nome caratteristicaisolato (EF000019)
Valore caratteristicaSì
Nome caratteristicamax. tensione d'esercizio nominale Ue (EF007357)
Valore caratteristica690 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica25 kA
Nome caratteristicaadatto per apparecchi con conduttore N (EF007218)
Valore caratteristicaSì
Nome caratteristicaadatto per apparecchi con interruttore ausiliario (EF007217)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
