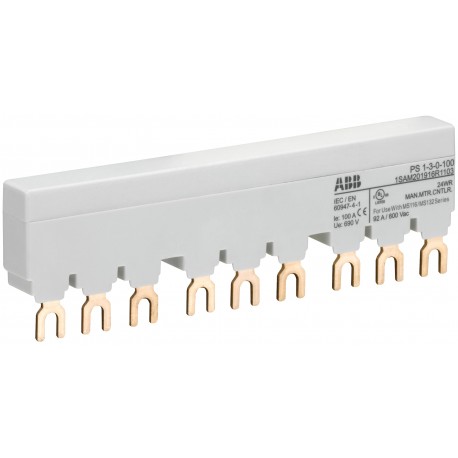

1SAM201916R1103 ABB PS1-3-0-100 sbarre
1SAM201916R1103
ABB
PS1-3-0-100 sbarre
PS1-3-0-100 BLO.DE BAR. P/MS116/32
PS1-3-0-100 per 3 salvamotori senza contatti ausiliari laterali
Apparecchi elettrici a bassa tensione > barra di fase
Salvamotori > Electronic motor protection relays Mx116 and Mx132
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Istruzioni e manuali (parte 3) | 1SBC100214C0202 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAM200453F0001 |
| Dimensioni | |
| Larghezza prodotto | 131.5 mm |
| Altezza prodotto | 38.8 mm |
| Profondità prodotto | 13 mm |
| Peso netto prodotto | 0.084 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 690 V AC |
| 250 V DC | |
| Corrente nominale di funzionamento (Ie) | 100 A |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Number of Mountable Devices | 3 |
| Number of Lateral Auxiliary Contacts | 0 |
| Numero di fasi | 3 |
| Numero di poli | 9 |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Tipo di connessione | Fork |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Nome prodotto | Salvamotori e relè termici |
| Idoneo per | MS116 |
| MS132 | |
| MO132 | |
| Idoneo per classe di prodotto | Manual Motor Starter |
| Gruppo accessori | Elettrico |
| Tipo accessorio | Barretta a 3 fasi |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -50 ... +80 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Informazioni RoHS | 1SAA963006-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato cUL | 1SAA963001-1701 |
| Dichiarazione di conformità - CE | 1SAD101100-3411 |
| Declaration of Conformity - UKCA | 1SAD201100-3411 |
| Certificato UL | E121190-20000619 |
| Informazioni imballo | |
| Larghezza imballo livello 1 | 80 mm |
| Profondità imballo livello 1 | 179 mm |
| Altezza imballo livello 1 | 60 mm |
| Peso lordo imballo livello 1 | 0.882 kg |
| EAN imballo livello 1 | 4013614488238 |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Classificazioni | |
| Codice classificazione oggetto | W |
| ETIM 4 | EC002498 - accessori per dispositivi tecnici di commutazione bassa tensione |
| ETIM 5 | EC000215 - sbarra di fase |
| ETIM 6 | EC000215 - sbarra di fase |
| ETIM 7 | EC000215 - sbarra di fase |
| ETIM 8 | EC000215 - Phase busbar |
| eClass | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| Codice categoria granulare IDEA (IGCC) | 4378 >> Phase busbar |
| E-Number (Finland) | 3705969 |
| E-Number (Sweden) | 3112075 |
| Caratteristica | Valore |
|---|---|
| numero di fasi (EF000351) | 3 |
| numero di poli (EF001391) | 9 |
| adatto per numero di apparecchi (EF007241) | 3 |
| misura di divisione (EF007504) | 14 mm |
| sezione trasversale (EF000649) | 16 mm² |
| lunghezza (EF001438) | 131.5 mm |
| numero di unità modulari (EF002950) | 7.51 |
| corrente permanente nominale Iu (EF001389) | 100 A |
| tipo di collegamento elettrico (EF003961) | forca |
| isolato (EF000019) | Sì |
| tensione impulsiva nominale (EF002993) | 6 kV |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 100 kA |
| max. tensione d'esercizio nominale Ue (EF007357) | 690 V |
| adatto per apparecchi con conduttore N (EF007218) | No |
| adatto per apparecchi con interruttore ausiliario (EF007217) | No |
| colore (EF000007) | grigio |
